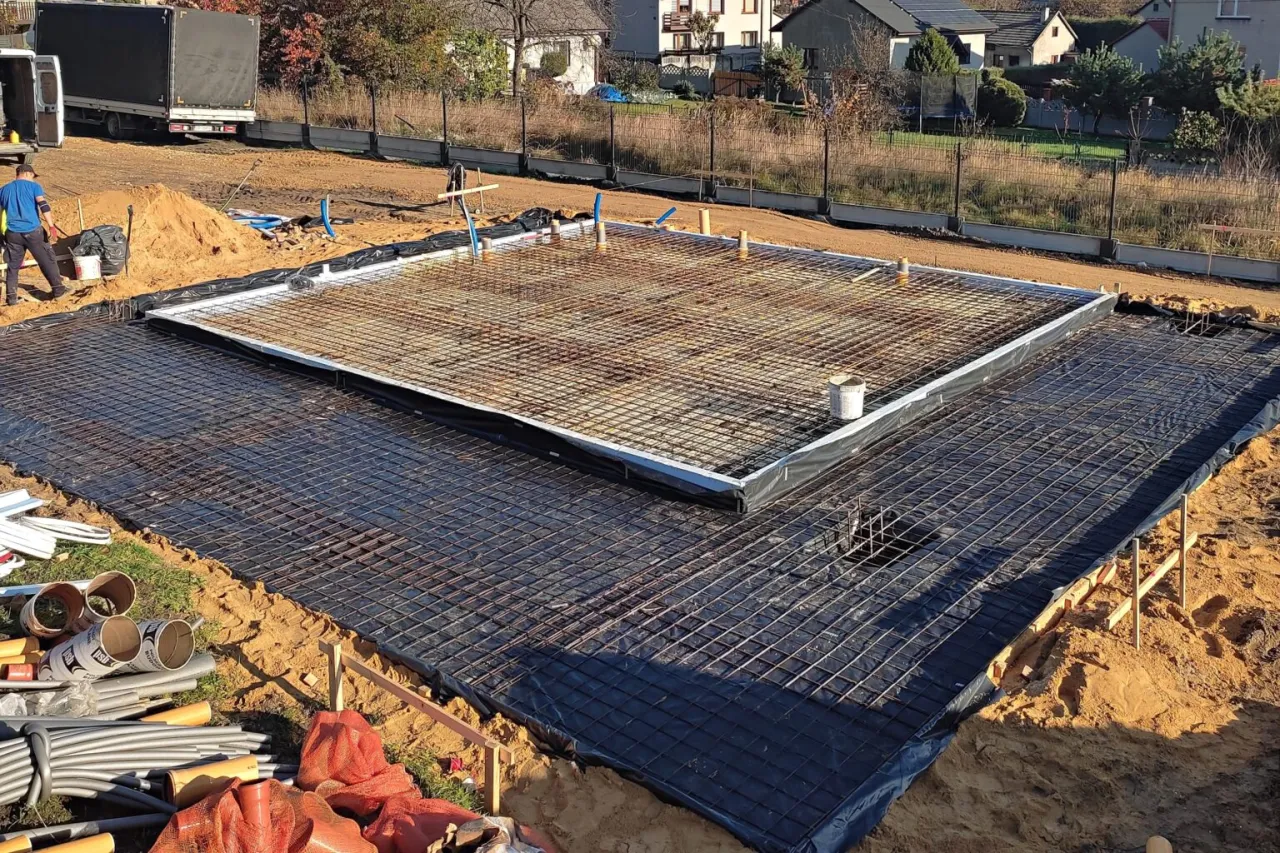

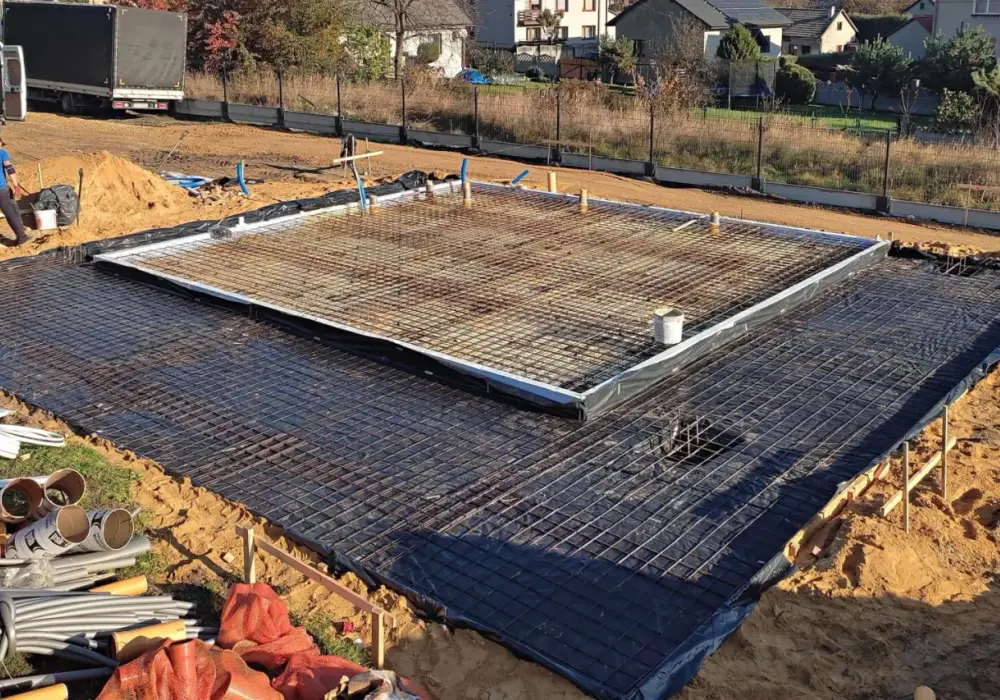

Zbrojenie płyty fundamentowej jest kluczowym elementem każdego projektu budowlanego, który wpływa na solidność i trwałość całej konstrukcji. Rysunki zbrojenia pełnią ważną rolę w komunikacji między zespołem projektowym a ekipą wykonawczą, minimalizując ryzyko błędów podczas budowy. Właściwe zaplanowanie i wykonanie rysunku zbrojenia zapewnia, że stal zbrojeniowa współpracuje skutecznie z betonem, co jest niezbędne dla bezpieczeństwa budynku.
W artykule omówimy, jak prawidłowo wykonać rysunek zbrojenia płyty fundamentowej, aby uniknąć typowych błędów. Przedstawimy kluczowe elementy, które powinny znaleźć się w rysunku, rodzaje stali zbrojeniowej oraz etapy tworzenia rysunku. Dzięki temu każdy, kto zajmuje się budową, będzie mógł lepiej przygotować się do realizacji projektu. Najważniejsze informacje:- Rysunek zbrojenia powinien zawierać dokładne informacje o rodzaju i ilości stali, jej średnicy oraz odległościach między prętami.
- Ważne jest, aby projekt płyty fundamentowej był opracowany przez doświadczonego inżyniera, który uwzględni wszystkie wymagania konstrukcyjne.
- Typowe błędy przy projektowaniu zbrojenia to niewłaściwe spacjowanie prętów oraz brak informacji o zastosowaniu siatek zbrojeniowych.
- Przestrzeganie lokalnych norm budowlanych jest kluczowe dla zapewnienia jakości i bezpieczeństwa zbrojenia.
- Użycie odpowiednich narzędzi i oprogramowania może znacząco ułatwić proces tworzenia rysunków zbrojenia.
Wymagania dotyczące zbrojenia płyty fundamentowej dla trwałości konstrukcji
Zbrojenie płyty fundamentowej jest kluczowym elementem, który wpływa na trwałość oraz stabilność całej konstrukcji budynku. Odpowiednie zbrojenie zapewnia odpowiednią nośność, co oznacza, że płyta fundamentowa jest w stanie wytrzymać obciążenia, które będą na nią oddziaływać. Właściwe zaprojektowanie zbrojenia minimalizuje ryzyko pęknięć i zniszczeń, które mogą wystąpić w wyniku niewłaściwego rozkładu obciążeń. Dlatego tak istotne jest, aby rysunek zbrojenia był dokładny i szczegółowy.
Kiedy mówimy o wymaganiach dotyczących zbrojenia, należy uwzględnić kilka kluczowych czynników. Rodzaj użytej stali, jej średnica oraz sposób rozmieszczenia prętów mają ogromne znaczenie dla efektywności zbrojenia. Na przykład, pręty stalowe o różnej średnicy powinny być odpowiednio rozmieszczone, aby zapewnić optymalną współpracę z betonem. Oprócz tego, ważne jest, aby projektant brał pod uwagę warunki gruntowe oraz potencjalne obciążenia, które mogą wpływać na konstrukcję w przyszłości.
Kluczowe elementy rysunku zbrojenia płyty fundamentowej
Rysunek zbrojenia płyty fundamentowej powinien zawierać kilka kluczowych elementów, które są niezbędne do prawidłowej interpretacji projektu. Należy uwzględnić wymiary płyty, rodzaj prętów stalowych, ich średnicę oraz odległości pomiędzy nimi. Każdy z tych elementów ma wpływ na jakość i trwałość zbrojenia. Dodatkowo, ważne jest, aby rysunek zawierał informacje o sposobie łączenia prętów, co również wpływa na ich funkcjonalność oraz bezpieczeństwo konstrukcji.
- Wymiary płyty fundamentowej, które określają jej powierzchnię i kształt.
- Rodzaj prętów stalowych, np. AII, AIIB, B500SP, S235, które powinny być użyte w projekcie.
- Odległości między prętami, które powinny wynosić zazwyczaj od 15 do 30 cm, w zależności od obciążenia.
- Sposób łączenia prętów, np. spawanie lub złącza mechaniczne, które zapewniają odpowiednią stabilność.
Rodzaje stali zbrojeniowej i ich zastosowanie w projektach
W budownictwie stosuje się różne rodzaje stali zbrojeniowej, które różnią się właściwościami oraz zastosowaniem. Najpopularniejsze typy to AII, AIIB, B500SP oraz S235. Przykładowo, stal AII charakteryzuje się dobrą wytrzymałością na rozciąganie i jest często wykorzystywana w konstrukcjach o średnim obciążeniu. Z kolei stal AIIB, o podwyższonej wytrzymałości, znajduje zastosowanie w bardziej wymagających projektach, gdzie obciążenia są większe.
W przypadku stali B500SP, jej główną zaletą jest odporność na korozję, co czyni ją idealnym wyborem do budowy w trudnych warunkach atmosferycznych. Stal S235, będąca stalą konstrukcyjną, jest wykorzystywana w szerokim zakresie budownictwa, od budynków mieszkalnych po obiekty przemysłowe. Wybór odpowiedniego rodzaju stali zbrojeniowej powinien być uzależniony od specyfiki projektu i warunków, w jakich będzie ona używana.
| Rodzaj stali | Właściwości | Zastosowanie |
|---|---|---|
| AII | Dobra wytrzymałość na rozciąganie | Konstrukcje o średnim obciążeniu |
| AIIB | Podwyższona wytrzymałość | Projekty z dużymi obciążeniami |
| B500SP | Odporność na korozję | Budowy w trudnych warunkach atmosferycznych |
| S235 | Stal konstrukcyjna | Budynki mieszkalne i obiekty przemysłowe |
Jak stworzyć rysunek zbrojenia płyty fundamentowej krok po kroku
Proces tworzenia rysunku zbrojenia płyty fundamentowej składa się z kilku kluczowych etapów. Na początku należy dokładnie zaplanować projekt, uwzględniając wszystkie istotne parametry, takie jak wymiary płyty, rodzaj stali oraz odległości między prętami. W tym etapie ważne jest, aby zebrać wszystkie niezbędne informacje, które będą miały wpływ na dalsze etapy rysowania. Dobrze przygotowany plan pozwoli uniknąć błędów w późniejszych fazach.
Następnie przystępujemy do właściwego rysowania. Używając odpowiednich narzędzi, takich jak programy CAD, tworzymy schemat zbrojenia, który powinien zawierać wszystkie kluczowe elementy, takie jak wymiary, rodzaj prętów oraz ich rozmieszczenie. Każdy element powinien być precyzyjnie zaznaczony, aby ułatwić pracę ekipie wykonawczej. W tym etapie istotne jest, aby rysunek był czytelny i zrozumiały dla wszystkich zaangażowanych w projekt.
Ostatnim krokiem jest weryfikacja rysunku i jego finalizacja. Należy dokładnie sprawdzić wszystkie wymiary oraz rozmieszczenie prętów, aby upewnić się, że projekt jest zgodny z wymaganiami konstrukcyjnymi. Po zakończeniu weryfikacji rysunek można przedstawić do zatwierdzenia przez inżyniera lub architekta. Dopiero po uzyskaniu akceptacji, można przystąpić do realizacji projektu budowlanego.
Etapy tworzenia rysunku zbrojenia płyty fundamentowej
Tworzenie rysunku zbrojenia płyty fundamentowej to proces, który składa się z kilku kluczowych etapów. Na początku należy wykonać szkice wstępne, które pomogą określić ogólny układ zbrojenia oraz rozmieszczenie prętów. W tym etapie ważne jest, aby uwzględnić wszystkie wymagania konstrukcyjne oraz specyfikacje projektowe. Następnie, po zatwierdzeniu wstępnych szkiców, przechodzi się do tworzenia szczegółowego rysunku, który powinien zawierać dokładne wymiary, typy prętów oraz ich rozmieszczenie.Ostatnim krokiem jest weryfikacja i finalizacja rysunku. Należy dokładnie sprawdzić wszystkie elementy, aby upewnić się, że są zgodne z wymaganiami projektu. Po zakończeniu weryfikacji, rysunek jest gotowy do przekazania zespołowi wykonawczemu. Prawidłowo wykonany rysunek zbrojenia jest kluczowy dla sukcesu całego projektu budowlanego, ponieważ zapewnia, że wszystkie elementy będą odpowiednio zrealizowane na placu budowy.
Narzędzia i oprogramowanie do tworzenia rysunków zbrojenia
W procesie tworzenia rysunków zbrojenia płyty fundamentowej można wykorzystać różne narzędzia i oprogramowanie, które znacznie ułatwiają pracę. Programy CAD, takie jak AutoCAD czy Tekla Structures, oferują zaawansowane funkcje rysunkowe oraz możliwość łatwej edycji projektów. Dzięki nim można szybko tworzyć szczegółowe rysunki, które zawierają wszystkie niezbędne informacje dotyczące zbrojenia. Oprogramowanie to często pozwala także na symulacje obciążeń oraz analizę statyczną, co jest niezwykle pomocne w projektowaniu.Inne popularne narzędzia to SketchUp oraz Revit, które są przyjazne dla użytkownika i umożliwiają tworzenie trójwymiarowych modeli budynków. Wybór odpowiedniego oprogramowania powinien być uzależniony od specyfiki projektu oraz umiejętności użytkownika. Oprogramowanie, które oferuje łatwe w użyciu interfejsy oraz wsparcie techniczne, może znacznie przyspieszyć proces tworzenia rysunków i poprawić ich jakość.
Czytaj więcej: Zbrojenie belki żelbetowej swobodnie podpartej: unikaj kosztownych błędów
Typowe błędy w rysunkach zbrojenia i jak ich unikać
Podczas tworzenia rysunków zbrojenia płyty fundamentowej łatwo o popełnienie błędów, które mogą prowadzić do poważnych konsekwencji w trakcie budowy. Jednym z najczęstszych problemów jest niewłaściwe spacjowanie prętów. Zbyt małe odległości między prętami mogą skutkować ich przegrzaniem, co prowadzi do osłabienia konstrukcji. Z kolei zbyt duże odległości mogą powodować, że płyta fundamentowa nie będzie w stanie wytrzymać przewidywanych obciążeń, co zwiększa ryzyko pęknięć i uszkodzeń.
Kolejnym częstym błędem jest niedostateczne określenie wymagań materiałowych. Niewłaściwy dobór stali zbrojeniowej lub jej średnicy może prowadzić do nieodpowiedniej nośności płyty. Ponadto, brak szczegółowych informacji o sposobie łączenia prętów może skutkować ich niewłaściwym montażem. Aby uniknąć tych problemów, kluczowe jest, aby rysunek zbrojenia był dokładny, a wszystkie wymagania były precyzyjnie określone.
Najczęstsze pomyłki przy projektowaniu zbrojenia
W fazie projektowania zbrojenia płyty fundamentowej występuje wiele specyficznych błędów, które mogą wpłynąć na jakość całego projektu. Niepoprawne obliczenia obciążeń to jeden z najczęstszych problemów, który może prowadzić do niewłaściwego rozmieszczenia prętów zbrojeniowych. Innym błędem jest niewłaściwe uwzględnienie warunków gruntowych, co może skutkować nieodpowiednim doborem materiałów. Ponadto, brak odpowiednich rysunków technicznych lub ich nieczytelność mogą powodować trudności w realizacji projektu, prowadząc do opóźnień i dodatkowych kosztów.
Jak dostosować rysunki do lokalnych przepisów budowlanych
Aby dostosować rysunki zbrojenia płyty fundamentowej do lokalnych przepisów budowlanych, konieczne jest uwzględnienie specyficznych wymagań określonych przez odpowiednie organy regulacyjne. Przede wszystkim, rysunki muszą zawierać informacje o rodzaju użytych materiałów oraz ich właściwościach, co pozwoli na ocenę zgodności z normami. Ważne jest również, aby zachować odpowiednie wymiary i odległości między prętami zbrojeniowymi, zgodnie z lokalnymi standardami. Warto również zasięgnąć opinii doświadczonego inżyniera, który pomoże w weryfikacji, czy projekt spełnia wszystkie wymagania.
Wpływ norm budowlanych na jakość zbrojenia płyty fundamentowej
Normy budowlane mają kluczowy wpływ na jakość zbrojenia płyty fundamentowej, ponieważ określają minimalne wymagania dotyczące materiałów oraz technik ich zastosowania. Przestrzeganie tych norm zapewnia, że zbrojenie będzie wystarczająco wytrzymałe i bezpieczne, co jest niezbędne dla trwałości całej konstrukcji. W przypadku nieprzestrzegania lokalnych przepisów, mogą wystąpić poważne konsekwencje, takie jak osłabienie konstrukcji, co zwiększa ryzyko awarii.
Dodatkowo, normy budowlane wpływają na sposób, w jaki projektanci i wykonawcy podchodzą do realizacji projektów budowlanych. Umożliwiają one stosowanie sprawdzonych metod, które zostały opracowane na podstawie doświadczeń z wcześniejszych projektów. Dzięki temu, przestrzeganie norm nie tylko poprawia jakość zbrojenia, ale również zwiększa efektywność prac budowlanych, co może prowadzić do oszczędności czasu i kosztów.
Nowoczesne technologie w projektowaniu zbrojenia płyty fundamentowej
W dobie postępu technologicznego, nowoczesne narzędzia i techniki stają się kluczowe w projektowaniu zbrojenia płyty fundamentowej. Wykorzystanie modelowania informacji o budynku (BIM) pozwala na tworzenie trójwymiarowych modeli, które nie tylko ułatwiają wizualizację projektu, ale także umożliwiają symulacje obciążeń oraz analizę statyczną w czasie rzeczywistym. Dzięki temu inżynierowie mogą na bieżąco wprowadzać zmiany, co znacząco zwiększa efektywność procesu projektowego oraz minimalizuje ryzyko błędów.
Dodatkowo, technologie druku 3D zaczynają odgrywać coraz większą rolę w budownictwie, umożliwiając szybkie prototypowanie elementów zbrojenia. Dzięki temu można testować różne konfiguracje i materiały, co pozwala na optymalizację projektu już na etapie planowania. W przyszłości, integracja inteligentnych materiałów w zbrojeniu, takich jak stal z pamięcią kształtu, może zrewolucjonizować podejście do budowy, oferując większą elastyczność i trwałość konstrukcji. Warto zatem śledzić te trendy, aby być na bieżąco z nowinkami, które mogą znacząco wpłynąć na jakość i bezpieczeństwo projektów budowlanych.
