Czytanie rysunków technicznych zbrojenia jest kluczowym umiejętnością w budownictwie, która pozwala na prawidłowe zrozumienie i interpretację projektów konstrukcyjnych. Aby efektywnie odczytać te rysunki, należy znać ich kluczowe elementy oraz zasady interpretacji. Rysunki te zawierają różne informacje, takie jak ogólny zarys zbrojenia, plan rozmieszczenia prętów oraz szczegółowe dane dotyczące materiałów. Zrozumienie tych aspektów jest istotne, aby uniknąć błędów, które mogą prowadzić do poważnych problemów w trakcie budowy.
W artykule przedstawimy praktyczne porady dotyczące analizy rysunków zbrojenia oraz omówimy najczęstsze błędy, które mogą wystąpić podczas ich odczytywania. Dzięki temu, każdy inżynier czy projektant będzie mógł skuteczniej planować i realizować swoje projekty, co przyczyni się do poprawy jakości budowy.Najistotniejsze informacje:- Rysunki techniczne zbrojenia składają się z kilku kluczowych elementów, takich jak ogólny zarys, plany i detale.
- Interpretacja symboli i oznaczeń jest niezbędna do prawidłowego odczytania rysunku.
- Skala rysunku ma kluczowe znaczenie dla dokładności pomiarów i interpretacji.
- Analiza rozmieszczenia prętów wymaga znajomości technik oceny ich odległości i warstw.
- Najczęstsze błędy to nieprawidłowa interpretacja symboli oraz błędne odczytanie warstw prętów.
Jak skutecznie czytać rysunek techniczny zbrojenia w budownictwie
Aby poprawnie czytać rysunek techniczny zbrojenia, ważne jest zrozumienie jego podstawowych elementów oraz struktury. Rysunki te zawierają kluczowe informacje, które są niezbędne do realizacji projektów budowlanych. Zwykle składają się z kilku części, takich jak ogólny zarys zbrojenia, plany rozmieszczenia prętów oraz detale dotyczące materiałów. Każdy z tych komponentów jest istotny dla prawidłowej interpretacji rysunku.
Rysunki techniczne zbrojenia nie tylko przedstawiają rozmieszczenie prętów, ale także określają ich rodzaje oraz wymiary. Dlatego znajomość terminologii i struktury rysunków jest kluczowa dla inżynierów i projektantów. Zrozumienie, jak odczytać te rysunki, pozwala na uniknięcie błędów, które mogą prowadzić do poważnych problemów w trakcie budowy. W kolejnych sekcjach przyjrzymy się szczegółowo poszczególnym elementom rysunków zbrojenia oraz ich interpretacji.
Zrozumienie kluczowych elementów rysunku zbrojenia

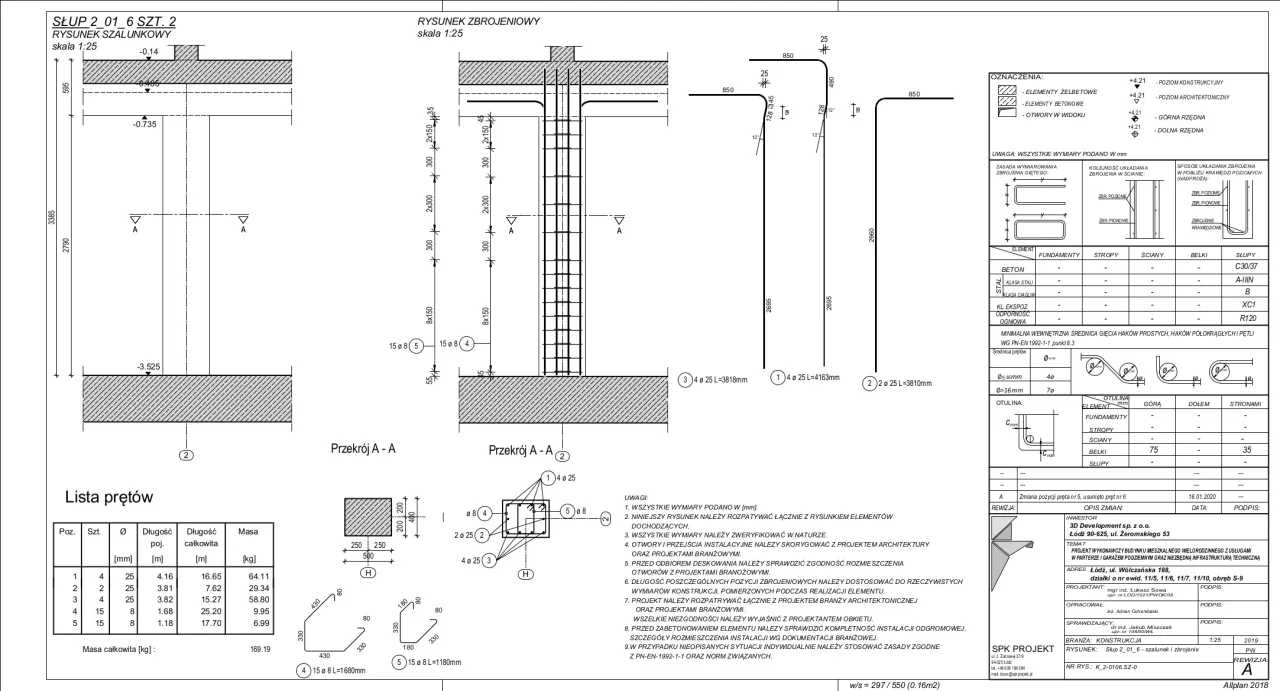

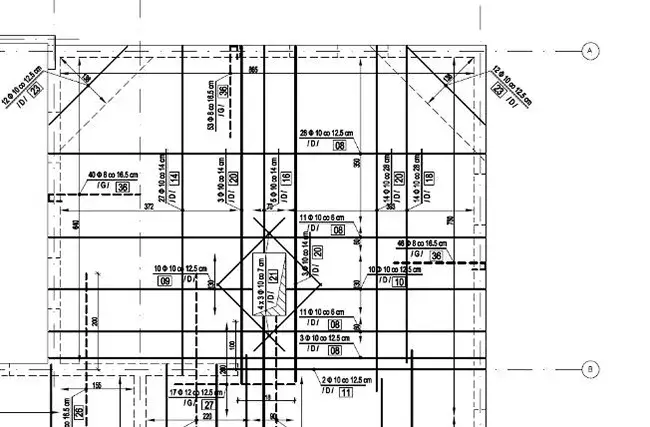

Rysunek techniczny zbrojenia składa się z kilku kluczowych elementów, które razem tworzą kompletny obraz konstrukcji. Pierwszym z nich jest rysunek ogólny, który przedstawia ogólny zarys zbrojenia oraz jego położenie w projekcie budowlanym. Drugim elementem jest plan zbrojenia, który pokazuje szczegółowe rozmieszczenie prętów na różnych poziomach konstrukcji, co jest kluczowe dla ich stabilności i wytrzymałości. Oprócz tych części, ważne są także detale zbrojenia, które zawierają informacje o połączeniach i złączach, a także specyfikacja materiałów, która określa rodzaje materiałów oraz ich wymiary.
Interpretacja symboli i oznaczeń na rysunku technicznym
Rysunki techniczne zbrojenia zawierają wiele symboli i oznaczeń, które są niezbędne do prawidłowej interpretacji projektu. Każdy symbol reprezentuje określony rodzaj pręta, jego średnicę oraz sposób rozmieszczenia w konstrukcji. Na przykład, pręty żebrowane są oznaczane symbolem z numerem, a ich średnica jest podawana z wykorzystaniem znaku #. Zrozumienie tych symboli jest kluczowe dla inżynierów, którzy muszą zapewnić, że zbrojenie będzie odpowiednio wykonane zgodnie z projektem.
Ważne jest również, aby zapoznać się z legendą rysunku, która wyjaśnia znaczenie poszczególnych symboli. Dzięki temu można uniknąć błędów przy odczytywaniu rysunku. Oprócz standardowych symboli, takich jak pręty, można spotkać oznaczenia dotyczące położenia warstw, co jest istotne dla oceny ich wytrzymałości. Poniższa tabela przedstawia kilka najczęściej używanych symboli oraz ich znaczenie w kontekście rysunków zbrojenia.
| Symbol | Opis |
| #12 | Pręt żebrowany o średnicy 12 mm |
| G | Warstwa górna zbrojenia |
| B | Warstwa bliżej powierzchni |
| D | Warstwa dolna zbrojenia |
Jak ocenić skalę rysunku zbrojenia dla dokładności
Ocena skali rysunku zbrojenia jest kluczowa dla zapewnienia dokładności interpretacji. Skala określa, w jakiej proporcji rysunek odwzorowuje rzeczywiste wymiary obiektów. Aby skutecznie ocenić skalę, należy najpierw zidentyfikować oznaczenie skali, które często znajduje się w rogu rysunku. Umożliwia to przeliczenie wymiarów z rysunku na rzeczywiste wymiary budynku. Ważne jest, aby upewnić się, że skala jest zgodna z rzeczywistym projektem, ponieważ błędna ocena może prowadzić do poważnych błędów w wykonaniu zbrojenia.
W praktyce, aby dokładnie ocenić wymiary, można użyć narzędzi takich jak linijka lub suwmiarka, aby porównać wymiary z rysunku z rzeczywistymi wymiarami na budowie. Zrozumienie, jak używać skali, jest niezbędne, aby uniknąć nieporozumień w interpretacji rysunków. Pamiętaj, że różne rysunki mogą mieć różne skale, więc zawsze warto to sprawdzić przed rozpoczęciem pracy.
Techniki analizy rozmieszczenia prętów w konstrukcji
Aby skutecznie analizować rozmieszczenie prętów w rysunkach zbrojenia, ważne jest zrozumienie kilku kluczowych technik. Po pierwsze, należy zwrócić uwagę na odległości między prętami, które są zazwyczaj podawane w milimetrach. Analiza tych odległości pozwala na ocenę, czy rozmieszczenie prętów spełnia wymagania projektu. Ponadto, istotne jest zrozumienie, w jakich warstwach pręty są umieszczone, co można odczytać z oznaczeń na rysunku, takich jak G, B i D, które wskazują na warstwy górną, bliższą powierzchni i dolną.
Drugim krokiem jest analiza układów prętów w kontekście ich połączeń i złącz. Zrozumienie, jak pręty są ze sobą połączone, jest kluczowe dla zapewnienia stabilności całej konstrukcji. Warto również zwrócić uwagę na wszelkie detale zbrojenia, które mogą wpływać na sposób rozmieszczenia prętów. Używanie narzędzi do wizualizacji, takich jak modele 3D, może pomóc w lepszym zrozumieniu układu prętów w rzeczywistej konstrukcji.
Najczęstsze błędy przy czytaniu rysunków zbrojenia i jak ich unikać
Podczas czytania rysunków zbrojenia, wiele osób popełnia typowe błędy, które mogą prowadzić do poważnych problemów na etapie budowy. Jednym z najczęstszych błędów jest niedokładna interpretacja skali rysunku. Zdarza się, że inżynierowie lub wykonawcy nie zwracają uwagi na oznaczenia skali, co skutkuje błędnymi pomiarami i niewłaściwym rozmieszczeniem prętów. Innym powszechnym błędem jest ignorowanie legendy rysunku, która zawiera kluczowe informacje o symbolach i oznaczeniach. Niezrozumienie tych elementów może prowadzić do nieporozumień i błędów konstrukcyjnych.
Aby uniknąć tych problemów, warto zawsze dokładnie sprawdzać wszystkie oznaczenia i legendy przed przystąpieniem do analizy rysunku. Dobrą praktyką jest również konsultacja z innymi członkami zespołu, aby upewnić się, że wszyscy mają wspólne zrozumienie projektu. Regularne szkolenia i warsztaty dotyczące czytania rysunków technicznych mogą pomóc w minimalizowaniu błędów. Pamiętaj, że dokładność w odczycie rysunków zbrojenia jest kluczowa dla sukcesu projektu budowlanego.
Błędy w interpretacji symboli i ich konsekwencje
Interpretacja symboli na rysunkach zbrojenia jest kluczowa, a błędy w tym zakresie mogą prowadzić do poważnych konsekwencji. Często zdarza się, że inżynierowie mylą symbole, co skutkuje niewłaściwym doborem materiałów lub nieprawidłowym rozmieszczeniem prętów. Na przykład, błędna interpretacja symbolu dla pręta żebrowanego może prowadzić do użycia niewłaściwego rodzaju pręta, co wpłynie na stabilność konstrukcji. Dlatego tak ważne jest, aby przed przystąpieniem do pracy dokładnie zapoznać się z legendą rysunku oraz znaczeniem poszczególnych symboli.
Jak poprawnie odczytać warstwy prętów w rysunkach zbrojenia
Aby poprawnie odczytać warstwy prętów w rysunkach zbrojenia, kluczowe jest zrozumienie, jak są one oznaczone i jakie mają znaczenie. Rysunki techniczne często wskazują różne warstwy prętów, takie jak G (warstwa górna), B (warstwa bliżej powierzchni) oraz D (warstwa dolna). Identyfikacja tych warstw pozwala na właściwe rozmieszczenie prętów w konstrukcji, co jest kluczowe dla jej stabilności i wytrzymałości. Ważne jest, aby zwracać uwagę na oznaczenia warstw, które mogą wpływać na sposób, w jaki pręty są łączone i rozmieszczane w elemencie budowlanym.
Podczas analizy rysunków, warto również upewnić się, że rozumiesz, jak różne warstwy wpływają na ogólną konstrukcję. Na przykład, pręty w warstwie górnej mogą być bardziej narażone na obciążenia, podczas gdy pręty w warstwie dolnej mogą pełnić inną funkcję. Dlatego zrozumienie, które pręty są w której warstwie, jest kluczowe dla zapewnienia, że zbrojenie będzie zgodne z wymaganiami projektu.
- Nieprawidłowe oznaczenie warstw, co może prowadzić do błędów w rozmieszczeniu prętów.
- Brak uwagi na różnice w funkcji prętów w różnych warstwach.
- Nieczytelne rysunki, które utrudniają identyfikację warstw.
Nowe technologie w analizie rysunków zbrojenia i ich zastosowanie
W dobie cyfryzacji, nowe technologie w analizie rysunków zbrojenia stają się coraz bardziej popularne. Narzędzia takie jak oprogramowanie CAD oraz aplikacje do modelowania informacji o budynku (BIM) umożliwiają inżynierom i projektantom dokładniejsze i bardziej efektywne odczytywanie rysunków. Dzięki tym technologiom można wizualizować warstwy prętów w trójwymiarze, co ułatwia zrozumienie ich rozmieszczenia w kontekście całej konstrukcji. Ponadto, oprogramowanie może automatycznie wykrywać błędy w rozmieszczeniu prętów, co znacząco zmniejsza ryzyko wystąpienia problemów na etapie budowy.
Warto również zwrócić uwagę na technologie skanowania 3D, które pozwalają na szybkie i dokładne tworzenie modeli istniejących konstrukcji. Umożliwia to inżynierom porównanie rzeczywistych warunków z rysunkami technicznymi, co jest nieocenione w procesie weryfikacji i kontroli jakości. W przyszłości, integracja tych technologii z rozszerzoną rzeczywistością (AR) może zrewolucjonizować sposób, w jaki zbrojenie jest analizowane i wdrażane w praktyce budowlanej. Dzięki AR, pracownicy budowlani będą mogli zobaczyć, jak pręty powinny być rozmieszczone w rzeczywistości, co znacznie poprawi precyzję i efektywność pracy na placu budowy.
