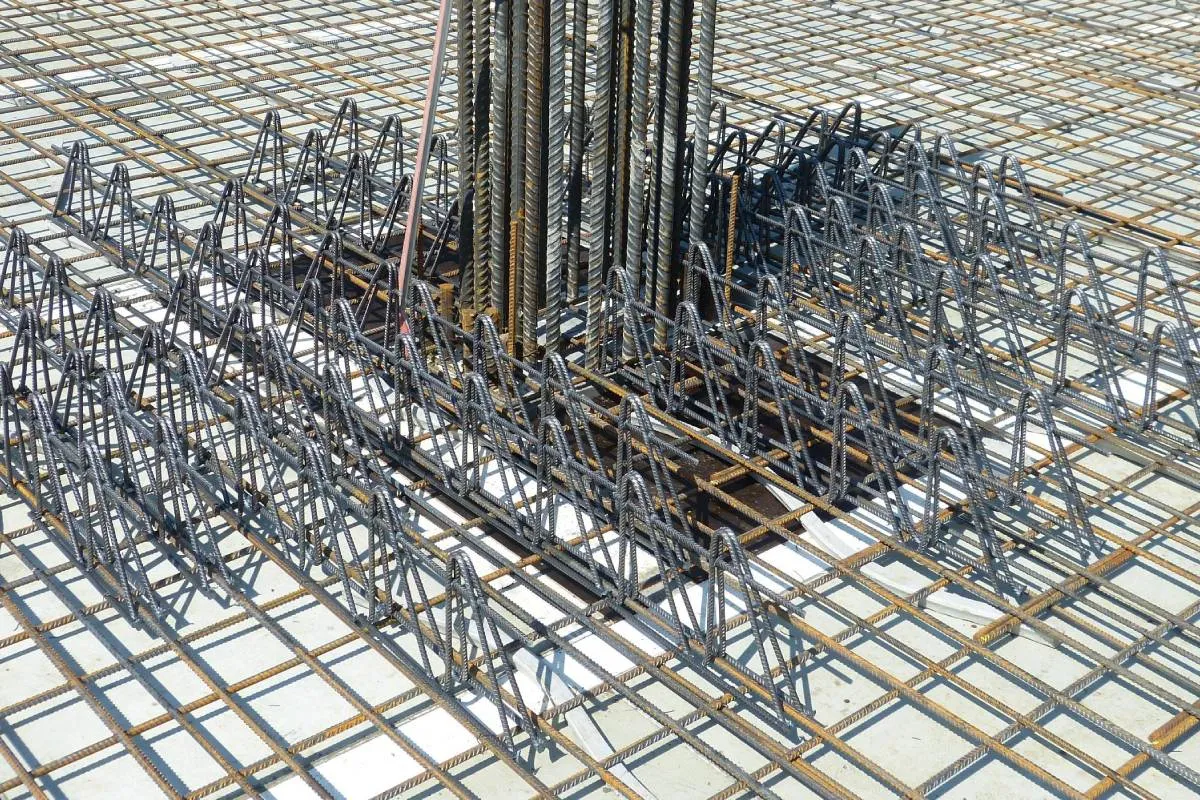

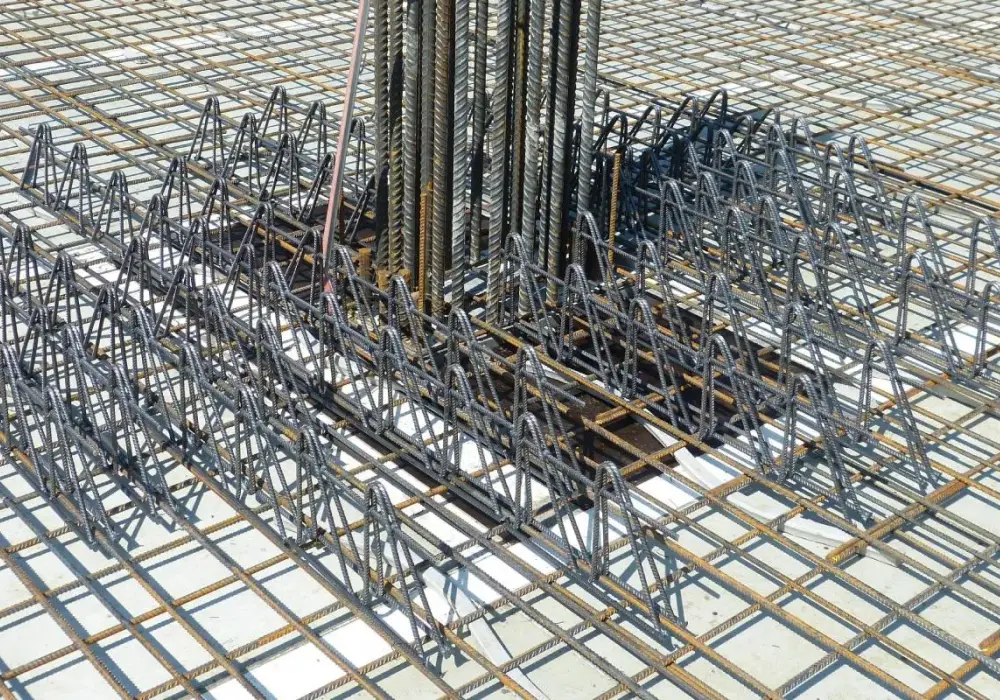

Zbrojenie na przebicie stropu to kluczowe rozwiązanie, które znacząco zwiększa nośność żelbetowych płyt stropowych, szczególnie w rejonach podpór punktowych, takich jak słupy. W miejscach tych występują wysokie naprężenia ścinające, które mogą prowadzić do poważnych uszkodzeń konstrukcji. Dzięki zastosowaniu odpowiednich systemów zbrojenia, możliwe jest nie tylko wzmocnienie stropów, ale także optymalne wykorzystanie przestrzeni i redukcja kosztów budowy.
W artykule omówimy różne typy zbrojenia, ich zastosowania oraz korzyści płynące z ich wykorzystania. Przedstawimy również praktyczne aspekty instalacji zbrojenia oraz narzędzia, które mogą ułatwić projektowanie i obliczenia związane z tym procesem. Dzięki temu, każdy inżynier czy architekt będzie mógł lepiej zrozumieć, jak zbrojenie na przebicie może przyczynić się do zwiększenia bezpieczeństwa i trwałości konstrukcji.
Najistotniejsze informacje:- Zbrojenie na przebicie znacznie zwiększa nośność stropów, nawet o 96% w porównaniu do stropów bez zbrojenia.
- Systemy zbrojenia składają się z trzpieni stalowych i mogą być stosowane w różnych typach stropów.
- Wykorzystanie zbrojenia pozwala na zmniejszenie grubości płyty, co przekłada się na mniejsze zużycie materiałów budowlanych.
- Wśród dostępnych systemów znajdują się PFEIFER JDA, Halfen HDB, Extrea EDL, Schöck Bole® i Peikko PSB®, każdy z unikalnymi cechami i zastosowaniami.
- Istnieją narzędzia do projektowania i kalkulatory online, które wspierają inżynierów w doborze i wymiarowaniu zbrojenia.
Zbrojenie na przebicie stropu – klucz do zwiększenia nośności
Zbrojenie na przebicie stropu odgrywa kluczową rolę w zwiększaniu nośności żelbetowych płyt stropowych, szczególnie w miejscach, gdzie występują wysokie naprężenia ścinające. W takich obszarach, jak podpory punktowe, na przykład słupy, konstrukcje są narażone na ryzyko uszkodzeń. Zastosowanie odpowiednich rozwiązań zbrojeniowych pozwala na efektywne rozkładanie obciążeń, co znacząco wpływa na stabilność i bezpieczeństwo całej konstrukcji.
Mechanika działania zbrojenia polega na wzmocnieniu stropu, co pozwala na lepsze rozpraszanie sił działających na konstrukcję. Dzięki temu, konstrukcje stają się mniej podatne na zjawiska takie jak przebicie, które mogą prowadzić do poważnych uszkodzeń. Właściwe zbrojenie nie tylko podnosi nośność stropu, ale także przyczynia się do dłuższej żywotności budynków, co jest niezwykle ważne w budownictwie.
Jak zbrojenie wpływa na nośność stropów żelbetowych?
Zbrojenie stropów żelbetowych znacząco zwiększa ich nośność poprzez poprawę rozkładu obciążeń. W miejscach, gdzie występują duże naprężenia, odpowiednie zbrojenie pozwala na efektywne przenoszenie sił, co redukuje ryzyko uszkodzenia konstrukcji. W przypadku stropów, które nie są odpowiednio wzmocnione, obciążenia mogą prowadzić do pęknięć lub innych problemów strukturalnych, co podkreśla znaczenie zastosowania systemów zbrojenia na przebicie.
- Wzmocnienie stropów żelbetowych pozwala na przenoszenie wyższych obciążeń, co jest kluczowe w budownictwie.
- Odpowiednie zbrojenie zmniejsza ryzyko uszkodzeń, takich jak pęknięcia czy przebicie.
- Systemy zbrojenia poprawiają trwałość konstrukcji, co wpływa na ich dłuższą żywotność.
Rodzaje zbrojenia na przebicie – wybierz najlepsze dla swojego projektu
Wybór odpowiedniego zbrojenia na przebicie stropu jest kluczowy dla zapewnienia stabilności i bezpieczeństwa konstrukcji. Istnieje wiele typów rozwiązań zbrojeniowych, które różnią się funkcjonalnością i zastosowaniem. Każdy projekt budowlany ma swoje specyficzne wymagania, dlatego warto znać dostępne opcje, aby dokonać najlepszego wyboru.
Wśród najpopularniejszych rozwiązań znajdują się systemy, które oferują różne korzyści w zależności od warunków panujących w danym projekcie. Właściwe zrozumienie ich cech i zastosowań pozwala na optymalne wykorzystanie materiałów i technologii. Poniżej przedstawiamy kilka typów zbrojenia, które mogą być rozważane w różnych scenariuszach budowlanych.
- PFEIFER JDA: System złożony z trzpieni dwugłowicowych, idealny do przenoszenia wysokich sił ścinających. Stosowany w budynkach, gdzie obciążenia są znaczne.
- Halfen HDB: Oferuje trzpienie połączone płaskownikiem, dostępne w zestawach od 4 do 10 trzpieni. Doskonały wybór dla stropów, które wymagają elastyczności w montażu.
- Extrea EDL: Zbrojenie z talerzykowymi głowicami, które można montować od góry lub od dołu. Umożliwia dostosowanie do różnych warunków budowlanych.
- Schöck Bole®: Oferuje różne typy zbrojenia (U, O, F), co pozwala na montaż przed lub po ułożeniu zbrojenia, idealne do stropów prefabrykowanych.
- Peikko PSB®: System z aprobatą ETA, zapewniający najwyższą nośność na rynku, co czyni go doskonałym wyborem dla bardziej wymagających projektów.
PFEIFER JDA – zalety i zastosowania w budownictwie
System PFEIFER JDA to nowoczesne rozwiązanie zbrojeniowe, które składa się z trzpieni dwugłowicowych połączonych stalową listwą montażową. Jego główną zaletą jest zdolność do przenoszenia wysokich sił ścinających, co czyni go idealnym wyborem w miejscach, gdzie występują znaczne obciążenia. Dzięki zastosowaniu zbrojenia na przebicie stropu, możliwe jest znaczące zwiększenie nośności stropów, co przekłada się na większe bezpieczeństwo konstrukcji.
PFEIFER JDA znalazł zastosowanie w wielu projektach budowlanych, w tym w dużych obiektach przemysłowych oraz użyteczności publicznej. Na przykład, w budowie nowego centrum handlowego w Warszawie, system ten umożliwił zredukowanie grubości stropu, co pozwoliło na lepsze wykorzystanie przestrzeni. Warto również zauważyć, że zastosowanie tego systemu przyczynia się do obniżenia kosztów materiałów budowlanych oraz czasu realizacji inwestycji.
Halfen HDB – efektywność i sposób montażu
System Halfen HDB to kolejna innowacyjna opcja w zakresie zbrojenia na przebicie stropu. Charakteryzuje się trzpieniami połączonymi płaskownikiem, co zapewnia wysoką efektywność przenoszenia obciążeń. System ten jest dostępny w zestawach z 4 do 10 trzpieniami, co umożliwia elastyczne dostosowanie do wymagań projektowych. Instalacja Halfen HDB jest prosta i intuicyjna, co przyspiesza proces budowy i redukuje koszty robocizny.
W praktyce, Halfen HDB był zastosowany w wielu projektach, w tym w budowie nowego biurowca w Krakowie, gdzie jego efektywność przyczyniła się do znacznego zwiększenia nośności stropów. Dzięki zastosowaniu tego systemu, możliwe było również zmniejszenie ilości używanego betonu, co wpłynęło na obniżenie kosztów budowy.
| Cecha | Halfen HDB | PFEIFER JDA |
| Typ zbrojenia | Trzpienie połączone płaskownikiem | Trzpienie dwugłowicowe połączone listwą |
| Zakres nośności | Wysoka | Bardzo wysoka |
| Elastyczność montażu | W zestawach 4-10 trzpieni | Customizowane rozwiązania |
| Przykłady zastosowań | Obiekty komercyjne, biurowce | Obiekty przemysłowe, użyteczności publicznej |
Praktyczne aspekty zbrojenia na przebicie stropu
Implementacja zbrojenia na przebicie stropu wymaga uwzględnienia kilku kluczowych aspektów praktycznych. Przede wszystkim, przed przystąpieniem do montażu, należy dokładnie zaplanować rozmieszczenie zbrojenia, uwzględniając punkty, w których występują największe naprężenia. Niezbędne jest również zapewnienie odpowiednich narzędzi i materiałów, które będą zgodne z wymaganiami projektowymi. Właściwe przygotowanie terenu oraz materiałów zbrojeniowych znacząco wpływa na jakość i trwałość całej konstrukcji. Podczas instalacji zbrojenia, istotne jest przestrzeganie norm i standardów budowlanych, takich jak PN-EN 1992-1-1 (Eurokod 2). Warto również zwrócić uwagę na typowe wyzwania, z jakimi można się spotkać, takie jak błędy w wymiarowaniu czy niewłaściwe umiejscowienie zbrojenia. Dlatego zaleca się przeprowadzenie dokładnych obliczeń oraz konsultacje z doświadczonymi inżynierami, aby uniknąć problemów w późniejszym etapie użytkowania budynku.Jak prawidłowo zainstalować zbrojenie na przebicie?

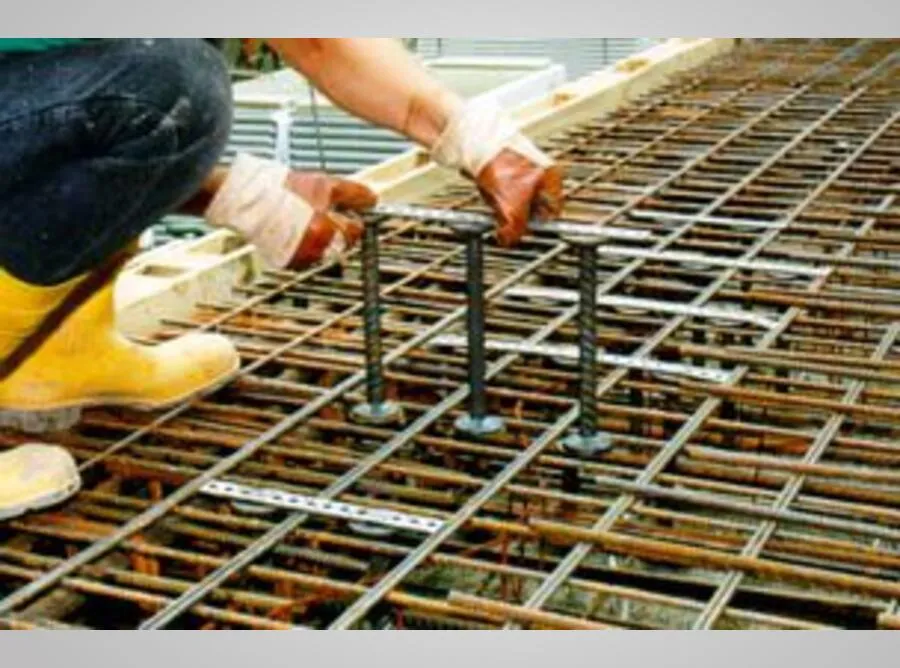

Prawidłowa instalacja zbrojenia na przebicie stropu wymaga kilku kluczowych kroków. Po pierwsze, należy dokładnie zaplanować układ zbrojenia, uwzględniając miejsca największych obciążeń. Następnie, trzpienie zbrojeniowe powinny być umieszczone w odpowiednich odstępach, zgodnie z wymaganiami projektowymi. Ważne jest, aby zbrojenie było stabilne i dobrze osadzone w betonie, co można osiągnąć poprzez zastosowanie odpowiednich podpór i mocowań. Na koniec, przed zalaniem betonu, warto przeprowadzić kontrolę jakości, aby upewnić się, że wszystkie elementy są prawidłowo zainstalowane i spełniają normy budowlane.
Narzędzia do projektowania i kalkulatory zbrojenia – ułatwienie pracy inżyniera
W dzisiejszym budownictwie, odpowiednie narzędzia do projektowania i kalkulatory zbrojenia są niezbędne dla inżynierów, aby skutecznie i precyzyjnie zaplanować zbrojenie na przebicie stropu. Te aplikacje pomagają w obliczeniach dotyczących wymagań zbrojeniowych, co pozwala na optymalizację materiałów oraz zapewnienie zgodności z normami budowlanymi. Dzięki nim inżynierowie mogą szybko i łatwo dostosować projekty do specyficznych warunków budowlanych, co znacznie ułatwia pracę i zwiększa efektywność procesów projektowych.
Wykorzystanie takich narzędzi pozwala również na symulację różnych scenariuszy obciążeniowych, co jest kluczowe dla oceny wydajności zastosowanego zbrojenia. Dzięki temu można zminimalizować ryzyko błędów oraz zredukować koszty związane z ewentualnymi poprawkami w trakcie budowy. Poniżej przedstawiamy kilka rekomendowanych narzędzi, które mogą znacząco ułatwić pracę inżynierów w zakresie projektowania zbrojenia.
- AutoCAD: Program do projektowania wspomagającego, który umożliwia tworzenie szczegółowych rysunków technicznych i schematów zbrojenia, co ułatwia wizualizację projektu.
- Revit: Narzędzie BIM (Building Information Modeling), które pozwala na integrację danych projektowych i umożliwia współpracę z innymi członkami zespołu budowlanego w czasie rzeczywistym.
- Tekla Structures: Oprogramowanie do modelowania informacji o budynkach, które oferuje zaawansowane możliwości projektowania zbrojenia i generowania dokumentacji wykonawczej.
- Kalkulatory online: Narzędzia dostępne w Internecie, które pozwalają na szybkie obliczenia wymagań zbrojeniowych zgodnie z normami, co przyspiesza proces projektowania.
Innowacyjne technologie w zbrojeniu na przebicie stropu
W miarę jak technologia budowlana się rozwija, innowacyjne rozwiązania w zbrojeniu na przebicie stropu stają się coraz bardziej dostępne, co może znacząco poprawić efektywność i bezpieczeństwo konstrukcji. Na przykład, zastosowanie kompozytów włókiennych jako alternatywy dla tradycyjnych materiałów zbrojeniowych zyskuje na popularności. Te materiały są nie tylko lżejsze, ale również odporne na korozję, co zwiększa trwałość stropów w trudnych warunkach atmosferycznych. Wprowadzenie takich technologii może prowadzić do dalszej redukcji kosztów oraz czasu budowy.
Dodatkowo, automatyzacja procesów projektowania i wykorzystanie sztucznej inteligencji w analizie danych budowlanych mogą zrewolucjonizować sposób, w jaki inżynierowie planują zbrojenie. Dzięki algorytmom analitycznym, możliwe jest przewidywanie potencjalnych problemów strukturalnych jeszcze przed rozpoczęciem budowy, co pozwala na wczesne wprowadzenie poprawek i optymalizacji. Tego rodzaju innowacje mogą nie tylko zwiększyć bezpieczeństwo, ale także przyspieszyć procesy budowlane, co jest istotne w kontekście rosnącego zapotrzebowania na szybką realizację projektów budowlanych.
