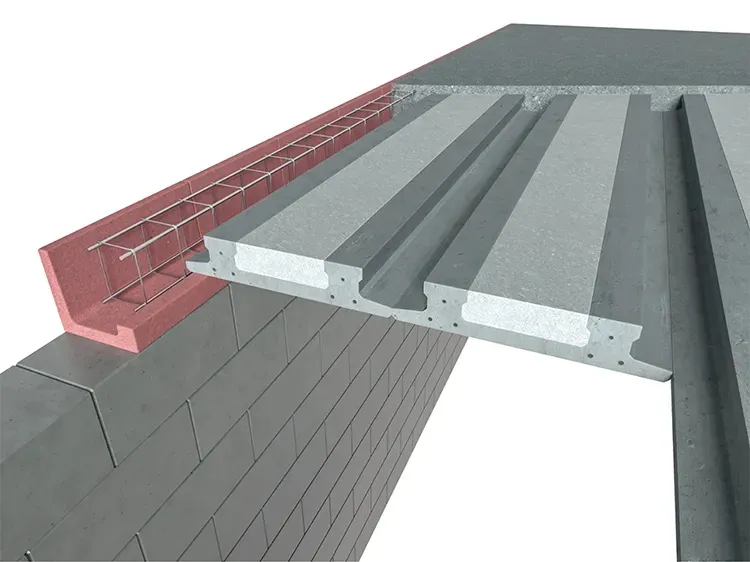

Zbrojenie płyty żelbetowej odgrywa kluczową rolę w zapewnieniu trwałości i nośności konstrukcji budowlanych. Właściwe rozkładanie zbrojenia, które zależy od rodzaju płyty oraz jej schematu statycznego, jest niezbędne, aby uniknąć problemów strukturalnych. Płyty żelbetowe mogą być wykonane jako prefabrykowane lub monolityczne, a ich zbrojenie może być jednokierunkowe lub dwukierunkowe, co wpływa na sposób przenoszenia obciążeń.
W artykule omówimy najważniejsze zasady dotyczące zbrojenia płyt żelbetowych, w tym metody obliczeń oraz specyfikę zbrojenia w newralgicznych miejscach. Zrozumienie tych zasad pomoże w projektowaniu bezpiecznych i efektywnych konstrukcji, które spełniają obowiązujące normy budowlane. Najważniejsze informacje:- Zbrojenie płyty żelbetowej zapewnia jej nośność i trwałość.
- Rodzaj zbrojenia zależy od schematu statycznego i proporcji długości krawędzi.
- Płyty mogą być zbrojone jednokierunkowo lub dwukierunkowo, co wpływa na ich funkcjonalność.
- Obliczenia zbrojenia powinny uwzględniać średnicę prętów i ich rozstaw zgodnie z normami PN-EN.
- W newralgicznych miejscach, takich jak narożniki i otwory, wymagane jest dodatkowe zbrojenie.
- Normy budowlane określają maksymalne rozstawy prętów oraz inne wymagania dotyczące zbrojenia.
Zrozumienie zbrojenia płyty żelbetowej dla trwałości konstrukcji
Zbrojenie płyty żelbetowej jest kluczowym elementem, który zapewnia nośność oraz trwałość konstrukcji budowlanych. Dzięki odpowiedniemu zbrojeniu, płyty żelbetowe mogą skutecznie przenosić obciążenia i przeciwdziałać siłom, które mogłyby prowadzić do ich uszkodzenia. Właściwe rozkładanie zbrojenia jest uzależnione od rodzaju płyty, jej schematu statycznego oraz stosunku długości krawędzi. W praktyce, płyty mogą być prefabrykowane lub monolityczne, co wpływa na sposób ich zbrojenia.
W przypadku płyt pracujących jednokierunkowo, zbrojenie główne wykonuje się w jednym kierunku, gdy stosunek dłuższej krawędzi do krótszej jest większy niż 2. Natomiast w płytach, gdzie ten stosunek jest mniejszy niż 2, zbrojenie musi być realizowane w dwóch prostopadłych kierunkach. Właściwe zrozumienie tych zasad jest niezbędne do projektowania efektywnych i bezpiecznych konstrukcji, które sprostają wymaganiom budowlanym.
Kluczowe zasady projektowania zbrojenia w płytach
Projektowanie zbrojenia w płytach żelbetowych opiera się na kilku kluczowych zasadach. Po pierwsze, zbrojenie powinno być dostosowane do obciążeń, które płyta będzie musiała przenieść. Po drugie, ważne jest, aby uwzględnić sposób, w jaki płyta będzie wspierana oraz jakie siły działają na nią w różnych miejscach. Zrozumienie rozkładu obciążeń oraz ich wpływu na konstrukcję jest kluczowe dla zapewnienia jej trwałości.
- Obliczenie zbrojenia na 1 metr szerokości płyty, uwzględniając średnicę prętów i ich rozstaw.
- W przypadku płyt swobodnie podpartych, co najmniej połowa zbrojenia powinna być doprowadzona do podpory.
- W narożach płyt konieczne jest dodatkowe zbrojenie dolne, aby zapobiec powstawaniu rys.
Rodzaje zbrojenia i ich zastosowanie w praktyce
W budownictwie wykorzystuje się różne rodzaje zbrojenia, które mają swoje specyficzne zastosowania. Najpopularniejsze z nich to pręty stalowe, siatki zbrojeniowe oraz zbrojenie kompozytowe. Pręty stalowe są najczęściej stosowane ze względu na swoją nośność i łatwość w obróbce. Siatki zbrojeniowe, z kolei, doskonale sprawdzają się w płytach o dużych powierzchniach, gdzie równomierne rozłożenie zbrojenia jest kluczowe.
W przypadku zbrojenia kompozytowego, które jest lżejsze i odporne na korozję, jego zastosowanie staje się coraz bardziej popularne, szczególnie w środowiskach agresywnych chemicznie. Wybór odpowiedniego rodzaju zbrojenia powinien być uzależniony od specyfiki projektu oraz warunków, w jakich konstrukcja będzie funkcjonować.
| Rodzaj zbrojenia | Zastosowanie |
| Pręty stalowe | Ogólne zbrojenie w konstrukcjach, wysoka nośność |
| Siatki zbrojeniowe | Duże powierzchnie płyt, równomierne rozłożenie zbrojenia |
| Zbrojenie kompozytowe | Środowiska agresywne, odporność na korozję |
Obliczenia zbrojenia płyty żelbetowej dla efektywności
Obliczenia zbrojenia płyty żelbetowej są kluczowe dla zapewnienia, że konstrukcja będzie w stanie wytrzymać obciążenia, którym będzie poddawana. Proces ten polega na określeniu, ile zbrojenia jest potrzebne w danym miejscu, aby płyta mogła skutecznie przenosić siły działające na nią. Właściwe obliczenia pomagają uniknąć nadmiernych kosztów związanych z nadmiernym zbrojeniem, a także ryzyka uszkodzeń spowodowanych jego niedoborem. Zastosowanie odpowiednich metod obliczeniowych jest niezbędne, aby zapewnić trwałość i bezpieczeństwo konstrukcji.
Podczas obliczania zbrojenia, należy uwzględnić różne czynniki, takie jak rodzaj obciążeń (statycznych i dynamicznych), schemat statyczny płyty oraz warunki jej podparcia. Warto również pamiętać o normach budowlanych, które określają maksymalne rozstawy prętów i ich średnice. Precyzyjne obliczenia są kluczowe dla zapobiegania problemom, takim jak pęknięcia czy zniszczenia, które mogą wystąpić w wyniku niewłaściwego rozkładu zbrojenia.
Jak obliczyć zbrojenie na podstawie wymagań statycznych
Obliczanie zbrojenia na podstawie wymagań statycznych wymaga analizy obciążeń działających na płytę oraz jej schematu statycznego. Najpierw należy ustalić, jakie siły będą działały na płytę, a następnie wykorzystać odpowiednie wzory i metody analizy do określenia potrzebnej ilości zbrojenia. Na przykład, w przypadku płyty swobodnie podpartej, można zastosować zasadę, że przynajmniej połowa obliczonego zbrojenia powinna być doprowadzona do podpory. Ponadto, w obszarach o dużych momentach ujemnych, konieczne jest dodatkowe zbrojenie górne.Przykładowo, w projekcie płyty o wymiarach 4 m x 6 m, obciążonej równomiernie 10 kN/m², obliczenia mogą wykazać, że wymagane zbrojenie główne wynosi 4 pręty o średnicy 12 mm w jednym kierunku, z dodatkowymi prętami o średnicy 8 mm w kierunku prostopadłym, aby zapewnić odpowiednią nośność i stabilność płyty. Tego rodzaju obliczenia są niezbędne, aby zagwarantować, że płyta będzie odpowiednio zbrojona i bezpieczna w użytkowaniu.
Przykłady obliczeń dla różnych typów płyt
Obliczenia zbrojenia płyty żelbetowej różnią się w zależności od jej typu i zastosowania. Na przykład, w przypadku płyty monolitycznej o wymiarach 5 m x 6 m, obciążonej równomiernie siłą 15 kN/m², obliczenia mogą wykazać, że wymagana ilość zbrojenia głównego wynosi 5 prętów o średnicy 12 mm w jednym kierunku. Dodatkowo, w kierunku prostopadłym, można zastosować 3 pręty o średnicy 10 mm, aby zapewnić odpowiednią nośność oraz stabilność płyty. Takie obliczenia są kluczowe dla zapewnienia, że płyta będzie odpowiednio zbrojona, aby sprostać wymogom konstrukcyjnym.
Innym przykładem jest płyta żebrowa, która może mieć różne wymiary, na przykład 4 m x 8 m, z obciążeniem równomiernym 12 kN/m². W tym przypadku, obliczenia mogą wskazywać na konieczność użycia 8 prętów o średnicy 14 mm w kierunku głównym oraz dodatkowych 4 prętów o średnicy 10 mm w kierunku poprzecznym. Taki układ zbrojenia jest szczególnie ważny w miejscach, gdzie płyta jest poddawana większym siłom tnącym, aby zapobiec ewentualnym uszkodzeniom.
| Typ płyty | Wymiary (m) | Obciążenie (kN/m²) | Zbrojenie główne | Zbrojenie poprzeczne |
| Płyta monolityczna | 5 x 6 | 15 | 5 prętów 12 mm | 3 pręty 10 mm |
| Płyta żebrowa | 4 x 8 | 12 | 8 prętów 14 mm | 4 pręty 10 mm |
Zastosowanie zbrojenia w narożach i przy podporach
Właściwe zbrojenie narożników i miejsc przy podporach jest kluczowe dla zapobiegania pęknięciom oraz awariom konstrukcyjnym. W narożach, gdzie siły działające na płytę mogą być szczególnie intensywne, konieczne jest zastosowanie dodatkowego zbrojenia. Przykładowo, w przypadku płyt o swobodnie podpartych narożach, zaleca się stosowanie ukośnych prętów, które powinny stanowić co najmniej 50% zbrojenia w przęśle. Takie podejście pomaga w rozkładzie naprężeń i minimalizuje ryzyko uszkodzeń.
Przykładem skutecznej aplikacji zbrojenia w narożach może być projekt budynku mieszkalnego, w którym zastosowano dodatkowe pręty w narożach płyt na parterze. Dzięki temu, konstrukcja wykazała wysoką odporność na pęknięcia, nawet w obliczu dużych obciążeń. W przypadku, gdy naroża są zamocowane w ścianach, dodatkowe zbrojenie nie jest konieczne, co obniża koszty budowy, ale w każdej innej sytuacji warto je zastosować dla zapewnienia bezpieczeństwa.
Wymagania dotyczące zbrojenia wokół otworów w płycie
W przypadku otworów w płytach, takich jak te na okna czy drzwi, zbrojenie powinno być odpowiednio dostosowane, aby zapewnić trwałość konstrukcji. W miejscach, gdzie występują otwory, konieczne jest dozbrojenie wokół nich, aby przejąć spiętrzenie naprężeń. Zazwyczaj stosuje się dodatkowe pręty umieszczone prostopadle do diagonali otworu, co pozwala na skuteczne przenoszenie sił tnących. Takie rozwiązanie jest niezbędne, aby uniknąć pęknięć i uszkodzeń w obrębie otworów.
Przykładem może być projekt biurowca, w którym zastosowano zbrojenie wokół dużych otworów na okna. Dzięki odpowiedniemu dozbrojeniu, budynek wykazał wysoką odporność na obciążenia, co potwierdziły testy statyczne po zakończeniu budowy. Takie podejście do zbrojenia wokół otworów jest kluczowe dla zapewnienia długotrwałej stabilności konstrukcji.
Normy i standardy dotyczące zbrojenia płyt żelbetowych
Normy i standardy dotyczące zbrojenia płyty żelbetowej są niezbędne dla zapewnienia trwałości i bezpieczeństwa konstrukcji budowlanych. W Polsce, kluczowe normy to PN-EN 1992-1-1, która określa zasady projektowania konstrukcji żelbetowych oraz wymagania dotyczące zbrojenia. Normy te dostarczają wytycznych dotyczących maksymalnych rozstawów prętów, ich średnicy oraz innych istotnych parametrów, które muszą być przestrzegane, aby zapewnić odpowiednią nośność i stabilność płyt. Przestrzeganie tych norm jest kluczowe dla uniknięcia problemów strukturalnych w przyszłości.W kontekście projektowania zbrojenia, normy te nakładają obowiązek przeprowadzenia szczegółowych obliczeń, które uwzględniają nie tylko obciążenia, ale także warunki eksploatacyjne oraz środowiskowe. Przykładowo, normy wskazują, że rozstaw zbrojenia głównego w obszarach maksymalnego momentu nie powinien przekraczać 2h, co zapewnia odpowiednią ochronę przed pęknięciami. Dzięki tym regulacjom, inżynierowie mogą projektować bezpieczne i efektywne konstrukcje, które spełniają wymagania nowoczesnego budownictwa.
Kluczowe normy PN-EN dotyczące zbrojenia płyt
Wśród kluczowych norm PN-EN, które dotyczą zbrojenia płyt żelbetowych, szczególną uwagę należy zwrócić na PN-EN 1992-1-1 oraz PN-EN 1992-1-2. Norma PN-EN 1992-1-1 szczegółowo opisuje zasady projektowania, w tym wymagania dotyczące rozkładu zbrojenia oraz jego wymiarów. Z kolei PN-EN 1992-1-2 koncentruje się na aspektach związanych z odpornością ogniową konstrukcji. Obie normy są niezbędne dla zapewnienia, że zbrojenie będzie odpowiednio dostosowane do warunków eksploatacyjnych oraz spełni wymagania dotyczące bezpieczeństwa.
Jak dostosować projekt do obowiązujących standardów
Aby dostosować projekt zbrojenia płyty żelbetowej do obowiązujących standardów, inżynierowie powinni rozpocząć od dokładnej analizy wymagań zawartych w normach PN-EN. Kluczowe jest, aby wszystkie obliczenia były zgodne z wytycznymi, a projekt uwzględniał specyfikacje dotyczące materiałów oraz ich właściwości. Rekomenduje się także regularne konsultacje z ekspertami oraz przeprowadzanie audytów projektów, aby upewnić się, że wszystkie aspekty norm są przestrzegane. Wprowadzenie takich praktyk nie tylko zwiększa bezpieczeństwo konstrukcji, ale również pozwala na efektywne zarządzanie kosztami budowy.
Innowacyjne techniki zbrojenia płyty żelbetowej w praktyce
W miarę rozwoju technologii budowlanej, innowacyjne techniki zbrojenia płyty żelbetowej stają się coraz bardziej popularne. Jednym z takich podejść jest wykorzystanie zbrojenia kompozytowego, które charakteryzuje się lekkością oraz odpornością na korozję. Dzięki temu, konstrukcje mogą być lżejsze, co pozwala na zmniejszenie kosztów materiałowych i transportowych. Zastosowanie zbrojenia kompozytowego jest szczególnie korzystne w środowiskach agresywnych chemicznie, gdzie tradycyjne zbrojenie stalowe może ulegać szybkiemu zniszczeniu.
Dodatkowo, technologia druku 3D w budownictwie otwiera nowe możliwości w zakresie projektowania i produkcji elementów zbrojeniowych. Dzięki precyzyjnemu drukowaniu, można tworzyć złożone struktury zbrojenia, które są idealnie dopasowane do specyficznych wymagań konstrukcyjnych. To podejście nie tylko zwiększa efektywność procesu budowlanego, ale również pozwala na optymalizację wykorzystania materiałów, co jest kluczowe w kontekście zrównoważonego rozwoju w budownictwie.
