W instalacjach elektrycznych sama liczba w megaomach nie mówi jeszcze wszystkiego. Liczy się też to, z jakich materiałów zbudowana jest trasa przewodu, czy w pobliżu nie ma wilgoci, kurzu albo świeżego tynku oraz czy test wykonano w odpowiednim momencie. Taki pomiar rezystancji izolacji pokazuje nie tylko stan przewodów, ale też to, jak otoczenie i materiały wpływają na bezpieczeństwo całej instalacji. W tym artykule rozkładam temat na czynniki pierwsze: od sensu badania, przez wykonanie, po interpretację wyników w realnych warunkach budowlanych.
Najważniejsze rzeczy, które warto wiedzieć przed badaniem izolacji
- Dla typowych obwodów 230/400 V przyjmuje się zwykle 500 V DC i minimum 1 MΩ.
- Wilgoć w betonie, tynku, drewnie i zabrudzenia na osprzęcie potrafią zaniżyć wynik bardziej niż sam kabel.
- Elementy elektroniczne, ograniczniki przepięć i zasilacze trzeba odłączyć albo uwzględnić w interpretacji.
- Sam wynik warto czytać razem z temperaturą, wilgotnością, długością obwodu i etapem prac.
- Po badaniu obwód trzeba rozładować, zanim wróci do normalnej pracy.
Co właściwie mierzy ten test i dlaczego materiał ma znaczenie
Badanie rezystancji izolacji sprawdza, jak dobrze izolacja ogranicza przepływ prądu między żyłami, przewodami ochronnymi i ziemią. W praktyce nie interesuje mnie tylko sam kabel, ale cały układ: tworzywo izolacyjne, osprzęt, przepusty, puszki, a nawet to, czy wokół nie ma wilgotnej warstwy pyłu lub świeżego tynku. Im lepsze materiały i im suchsze otoczenie, tym wyższy i stabilniejszy wynik.
To ważne, bo w budownictwie jedna usterka rzadko istnieje w próżni. Kabel może być poprawny, a wynik i tak spadnie przez wilgoć w ścianie, zabrudzenia w puszce albo przez elementy elektroniczne pozostawione w obwodzie. Ja właśnie dlatego zawsze patrzę na wynik razem z warunkami, w jakich powstał.
Jeśli rozumie się ten mechanizm, łatwiej odróżnić rzeczywistą wadę od chwilowego efektu środowiskowego. A to prowadzi już wprost do pytania, które materiały i warunki najczęściej zmieniają rezultat.
Jakie materiały i warunki najczęściej zaniżają wynik
W praktyce wynik najczęściej psuje nie „zły kabel”, tylko połączenie materiału z wilgocią, temperaturą i zabrudzeniem. Poniżej zebrałem to, co na budowie widzę najczęściej, bo właśnie te czynniki najłatwiej mylą osoby oceniające instalację po jednym odczycie.
| Materiał lub warstwa | Jak wpływa na wynik | Co zwykle robię |
|---|---|---|
| PVC, XLPE, EPR w przewodach | Zazwyczaj dają wysoki wynik, ale starzenie, mikropęknięcia i przegrzanie obniżają go z czasem | Porównuję wynik z wcześniejszymi pomiarami i oględzinami trasy |
| Świeży beton, wylewka, tynk | Wilgoć tworzy ścieżki upływu i potrafi mocno zaniżyć rezultat | Nie zamykam oceny bez upewnienia się, że materiał zdążył wyschnąć |
| Drewno konstrukcyjne | Suche zwykle nie szkodzi, mokre potrafi wyraźnie pogorszyć odczyt | Sprawdzam zawilgocenie w pobliżu przepustów i punktów mocowania |
| Wełna mineralna, pianki, izolacje pomocnicze | Same w sobie nie muszą obniżać wyniku, ale po zawilgoceniu przestają być neutralne | Patrzę na miejsca przecieków, kondensacji i mostków wilgoci |
| Pył gipsowy, kurz budowlany, osady po pracach | Powierzchniowe zabrudzenia tworzą drogi upływu, zwłaszcza w puszkach i na osprzęcie | Najpierw czyszczę i osuszam newralgiczne punkty, potem powtarzam test |
| Ograniczniki przepięć, zasilacze, ściemniacze, elektronika sterująca | Mogą zaniżać albo zniekształcać odczyt, choć sama izolacja kabli bywa poprawna | Odłączam je lub obniżam napięcie próby, jeśli nie da się ich bezpiecznie wypiąć |
Najważniejszy wniosek jest prosty: nie każdy niski wynik oznacza uszkodzony przewód. Często sygnałem ostrzegawczym jest po prostu wilgotny materiał, zabrudzona puszka albo pozostawiony element elektroniczny. Właśnie dlatego badanie trzeba wykonać metodycznie, a nie na skróty.
Skoro wiadomo już, co najczęściej fałszuje odczyt, przechodzę do samej procedury, bo tu najwięcej zależy od kolejności działań.
Jak wykonać badanie krok po kroku
Tu liczy się porządek, a nie szybkość. Ja zawsze zaczynam od odłączenia zasilania i sprawdzenia, czy w obwodzie nie zostały podłączone urządzenia, które zniekształcą wynik albo mogą ulec uszkodzeniu.
Jak przygotować obwód
- Wyłącz zasilanie i potwierdź brak napięcia przed dotknięciem przewodów.
- Odłącz odbiorniki, zasilacze, sterowniki LED, czujniki i inne elementy elektroniczne.
- Jeśli to możliwe, rozdziel badany obwód od pozostałych gałęzi instalacji.
- Sprawdź, czy puszki, przepusty i miejsca przy podłodze nie są wilgotne.
- Zapisz etap robót, temperaturę i warunki otoczenia, bo bez tego wynik bywa trudny do obrony.
Jak dobrać napięcie probiercze
Do typowych obwodów 230/400 V przyjmuję 500 V DC i oczekuję minimum 1 MΩ. Taki dobór jest zgodny z powszechną praktyką dla instalacji niskiego napięcia, a przy tym daje wynik, który rzeczywiście coś mówi o stanie izolacji.
| Rodzaj obwodu | Typowe napięcie próby | Minimalny próg |
|---|---|---|
| Obwody do 500 V | 500 V DC | 1 MΩ |
| SELV/PELV | 250 V DC | 0,5 MΩ |
| Obwody powyżej 500 V | 1000 V DC | 1 MΩ |
Jeżeli w obwodzie są ograniczniki przepięć albo inna elektronika, czasem trzeba obniżyć napięcie próby do 250 V DC albo odłączyć wrażliwe elementy. Inaczej wynik będzie bardziej mówił o osprzęcie niż o samej izolacji przewodów.
Przeczytaj również: Jak suszyć zaprawę szamotową, aby uniknąć pęknięć i uszkodzeń

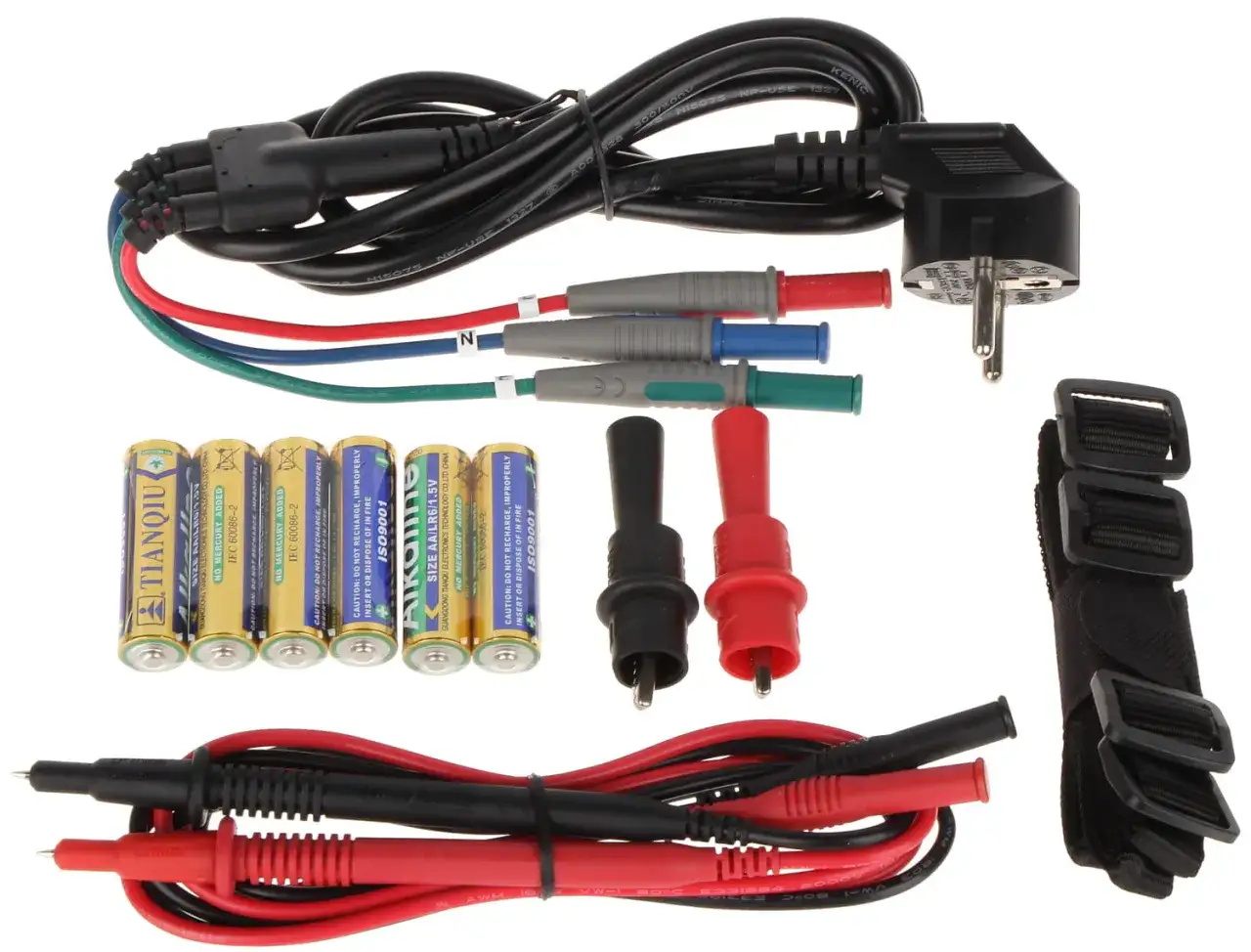

Jak podłączyć miernik
Mierzę między przewodami czynnymi, a następnie między nimi a przewodem ochronnym lub ziemią, zależnie od układu. W obwodach wielożyłowych często łączę żyły czynne razem, żeby uprościć ocenę całego toru. Po zakończeniu badania rozładowuję obwód, bo test wysokim napięciem DC potrafi pozostawić na przewodach resztkowy ładunek.
To właśnie ten etap odróżnia formalny odczyt z miernika od rzetelnego badania. Jeśli chcesz wiedzieć, czy instalacja nadaje się do odbioru, sam wynik trzeba jeszcze umieć zinterpretować.

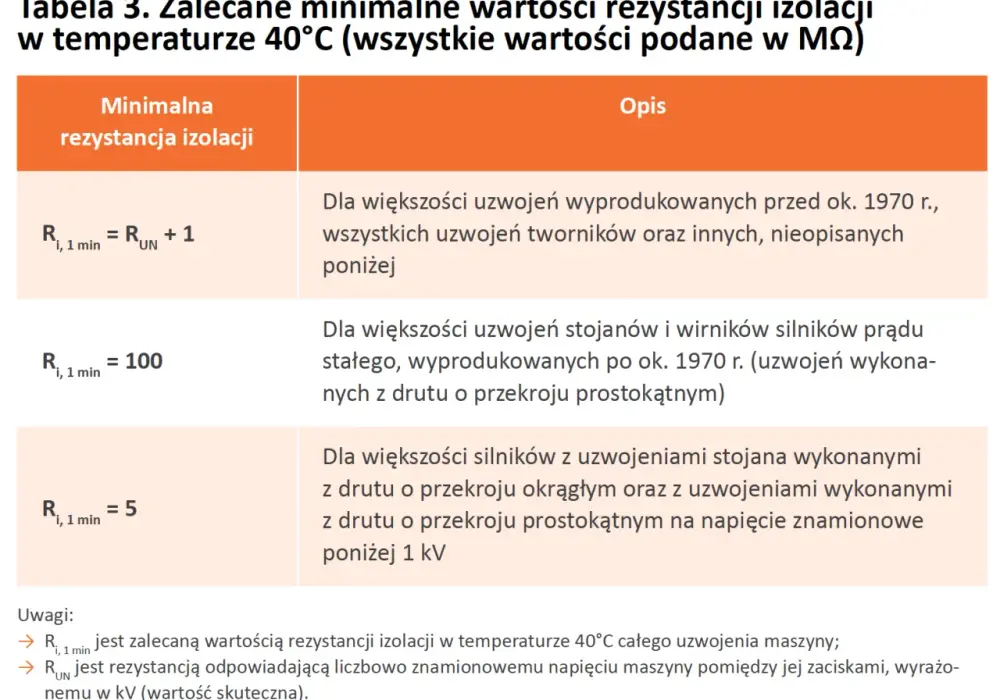

Jak czytać wynik bez mylenia izolacji z chwilowym zawilgoceniem
W obwodach do 500 V przyjmuje się minimum 1 MΩ, ale w praktyce liczy się też długość trasy, liczba odgałęzień i to, czy w obwodzie została elektronika. Ja nie porównuję bezmyślnie krótkiego obwodu w jednym pokoju z długim obwodem z wieloma puszkami, bo to po prostu nie byłoby uczciwe.
| Wynik | Co zwykle oznacza | Co sprawdzam dalej |
|---|---|---|
| Powyżej 10 MΩ | Izolacja zwykle wygląda dobrze, a warunki pomiaru są sprzyjające | Porównuję z wcześniejszymi odczytami i zapisuję kontekst badania |
| 1–10 MΩ | Na ogół poprawny rezultat, ale warto spojrzeć na trend | Patrzę na temperaturę, wilgotność i etap prac wykończeniowych |
| Poniżej 1 MΩ | Sygnał alarmowy: możliwa wilgoć, zabrudzenie, uszkodzenie albo zła konfiguracja testu | Lokalizuję odcinek problemowy i powtarzam badanie po odłączeniu przeszkadzających elementów |
| Wynik skacze lub szybko się zmienia | Może wskazywać na zawilgocenie, brud albo zbliżający się problem z izolacją | Nie zamykam tematu jednym odczytem, tylko szukam przyczyny |
Jeśli badam w chłodnym, wilgotnym albo świeżo wykończonym pomieszczeniu, wynik interpretuję ostrożniej. Rezystancja izolacji jest wrażliwa na temperaturę i wilgotność, więc suchy dzień w ogrzewanym budynku zwykle daje lepszy odczyt niż sytuacja po pracach mokrych. Dlatego sama liczba bez kontekstu bywa myląca.
To prowadzi do kolejnego problemu: nawet dobry miernik nie pomoże, jeśli po drodze popełni się banalne błędy wykonawcze.
Najczęstsze błędy na budowie i przy odbiorze
W praktyce najwięcej czasu oszczędza nie sam miernik, tylko umiejętność uniknięcia oczywistych pomyłek. Gdy wynik wychodzi słaby, najpierw sprawdzam, czy problem naprawdę dotyczy izolacji, czy raczej warunków pomiaru.
- Badanie zaraz po mokrych pracach wykończeniowych, zanim ściany i posadzki wyschną.
- Ignorowanie wilgoci w puszkach, przepustach i strefach przy podłodze.
- Nieodłączanie elektroniki, ograniczników przepięć, źródeł LED i sterowników.
- Mieszanie wyników różnych obwodów bez uwzględnienia ich długości i liczby odgałęzień.
- Brak zapisu temperatury, wilgotności i etapu robót w protokole.
- Wnioskowanie o awarii na podstawie jednego odczytu, bez zawężenia miejsca problemu.
Z mojego doświadczenia wynika też coś jeszcze: jeśli obwód ma faktyczną usterkę, nie szukam jej od razu „w całym domu”. Rozdzielam trasę na odcinki i sprawdzam, gdzie wynik naprawdę spada. To zwykle szybciej prowadzi do źródła problemu niż wymiana pół instalacji.
Żeby diagnoza była uczciwa, dobrze jest dołożyć jeszcze kilka prostych kontroli, bo same megaomy nie zawsze pokazują pełen obraz.
Co sprawdzać razem z izolacją, żeby nie pomylić objawu z przyczyną
Badanie izolacji daje odpowiedź na ważne pytanie, ale nie na wszystkie. Żeby ocena była wiarygodna, dobrze zestawić je z oględzinami, ciągłością przewodu ochronnego, skutecznością ochrony przeciwporażeniowej i testem wyłączników RCD.
- Oględziny osprzętu i tras kablowych pod kątem uszkodzeń mechanicznych.
- Ciągłość żyły PE lub PEN, bo bez tego sam wynik rezystancji niewiele mówi o bezpieczeństwie.
- Test RCD, jeśli instalacja go posiada, bo upływność i zadziałanie zabezpieczenia są ze sobą powiązane.
- Wilgotność podłoża i ścian w miejscach świeżych prac wykończeniowych.
- Stan puszek, przepustów i połączeń, bo tam najczęściej zbiera się brud i kondensacja.
Takie podejście jest po prostu uczciwsze diagnostycznie. Jeden dobry odczyt nie naprawi złego detalu, a jeden słaby nie zawsze oznacza katastrofę. Dopiero zestaw kilku prób pozwala powiedzieć, czy problem leży w materiale, w montażu czy w warunkach eksploatacyjnych.
To prowadzi do ostatniej, praktycznej rzeczy: kiedy lepiej poczekać, a kiedy działać od razu.
Kiedy lepiej odłożyć badanie niż wystawić błędny protokół
Jeśli instalacja jest świeżo po tynkach, po zalaniu albo po intensywnym myciu i w pomieszczeniu wciąż czuć wilgoć, ja wolę odłożyć ocenę niż podpisać wynik, który za dwa dni będzie wyglądał zupełnie inaczej. W takich warunkach materiały budowlane i izolacyjne jeszcze pracują, a rezystancja potrafi zmienić się szybciej niż sam obwód.
To właśnie w nowych obiektach najłatwiej pomylić efekt wilgotnego podłoża z trwałą awarią przewodu. Dlatego w protokole zapisuję nie tylko wynik, ale też warunki badania: temperaturę, wilgotność, etap robót i ewentualne elementy odłączone na czas testu. Jeśli po wyschnięciu rezultat wraca do normy, problem był środowiskowy; jeśli nie, szukam go dalej w konkretnej sekcji instalacji.
W praktyce najwięcej daje połączenie trzech rzeczy: poprawnie dobranego napięcia, czystych warunków i rozsądnej interpretacji materiałów wokół przewodów. Dopiero wtedy pomiar rezystancji izolacji staje się realnym narzędziem oceny bezpieczeństwa, a nie tylko formalnym wpisem do protokołu.
