Rysunek zbrojenia krzyżowego - jak czytać go bez błędów?

Rysunek zbrojenia krzyżowego w płycie żelbetowej pokazuje, jak pracują dwa prostopadłe kierunki prętów, gdzie wypadają warstwy dolne i górne oraz które fragmenty trzeba szczególnie dopilnować przy montażu. To nie jest tylko techniczny szkic, ale instrukcja, od której zależy nośność, sztywność i zachowanie stropu pod obciążeniem wielokierunkowym. Poniżej rozkładam temat na praktyczne elementy: od odczytu oznaczeń po typowe błędy na budowie.

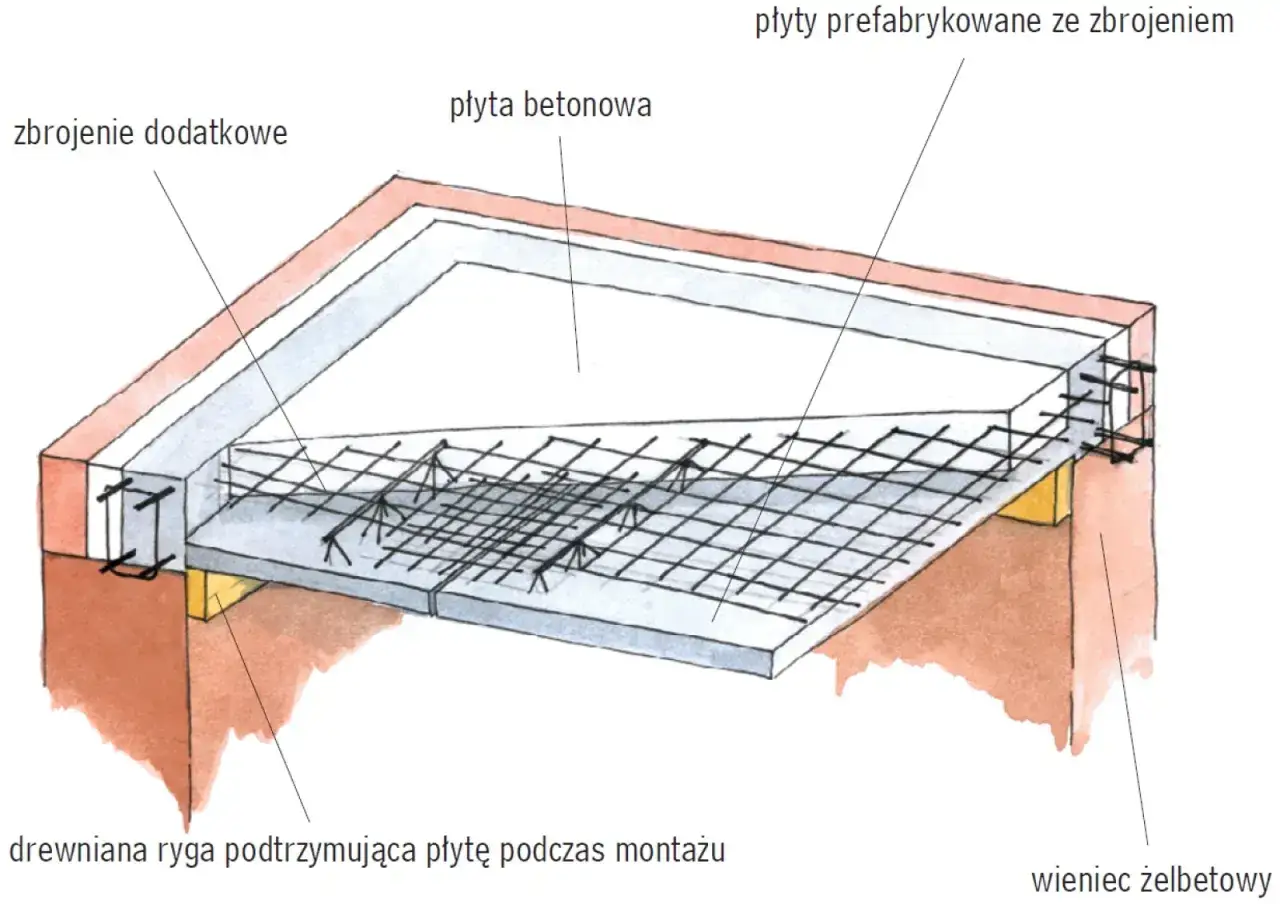

Co naprawdę pokazuje rysunek zbrojenia krzyżowego

Na dobrym rysunku nie ma przypadkowej siatki z prętów, tylko logiczny zapis pracy płyty. Widzisz tam dwa kierunki zbrojenia nośnego, zwykle oznaczane jako osie x i y, a także informację, które pręty biegną w dole płyty, a które w górze. To ważne, bo dolna warstwa najczęściej pracuje w przęśle, natomiast górna przejmuje strefy nad podporami, przy krawędziach lub w miejscach lokalnych podcięć.

W praktyce patrzę na taki rysunek w tej kolejności: najpierw układ geometryczny płyty, potem kierunki pracy, dalej miejsca dozbrojeń, a dopiero na końcu średnice i rozstaw. Dzięki temu od razu widać, czy mamy do czynienia z płytą rzeczywiście krzyżowo zbrojoną, czy tylko z elementem, który wygląda na gęsto zazbrojony. To duża różnica, bo sama ilość stali nie zastąpi prawidłowego układu prętów.

W skrócie: jeśli dwa kierunki są nośne, to płyta lepiej rozprowadza obciążenia i pracuje stabilniej przy obciążeniach wielokierunkowych. To tłumaczy sam układ warstw, ale jeszcze ważniejsze jest to, kiedy projektant w ogóle wybiera taki schemat, a kiedy zostaje przy zbrojeniu jednokierunkowym.

Kiedy płyta powinna pracować w dwóch kierunkach

Najprostsza reguła jest praktyczna: przy prostokątnej płycie o bokach l_x × l_y, gdy wymiary są zbliżone, zbrojenie krzyżowe ma sens, bo płyta rzeczywiście przenosi siły w dwóch kierunkach. Jeśli jeden wymiar wyraźnie dominuje, konstrukcja zaczyna zachowywać się bardziej jednokierunkowo. W źródłach technicznych przyjmuje się orientacyjnie, że gdy l_x ≥ 2·l_y, układ jednokierunkowy jest już bardziej naturalny.

To nie jest jednak suchy próg z katalogu, tylko praktyczna wskazówka. Na wybór wpływają też podpory, otwory w płycie, obciążenia skupione, ciągłość stropu i to, czy mówimy o zwykłej płycie, czy o stropie monolitycznym z dodatkowymi wymaganiami w strefach nad ścianami lub podciągami. Właśnie dlatego sam kształt rzutu to za mało, żeby ocenić układ zbrojenia.

Jeżeli płyta ma przenosić duże obciążenia użytkowe albo działać w bardziej złożonym układzie podpór, układ krzyżowy zwykle daje po prostu bezpieczniejszą i bardziej przewidywalną pracę. Gdy już wiadomo, po co taki schemat się stosuje, trzeba jeszcze umieć odczytać jego zapis na planie bez zgadywania.

Jak czytać oznaczenia, rozstaw i kody kształtów na planie

Ja zaczynam od legendy i wykazu stali, bo tam zwykle kryje się najwięcej informacji. Na rysunku powinny być jednoznacznie pokazane: klasa betonu, gatunek stali, średnica prętów, ich rozstaw, zakłady, otulina, położenie w płycie oraz sposób łączenia. To nie są detale poboczne. Bez nich wykonawca może ułożyć stal poprawnie „na oko”, ale niezgodnie z projektem.

W dokumentacji bardzo często pojawia się też system kodów kształtów. To rozwiązanie porządkuje rysunek, bo zamiast rysować każdą figurę pręta w pełnym detalu, można odwołać się do jednoznacznego kodu w wykazie. Dobra praktyka jest prosta: nie mieszać obu metod bez potrzeby. Jeśli kod już opisuje kształt, dodatkowy, rozrysowany schemat tego samego pręta zwykle tylko zagęszcza planszę i utrudnia odczyt.

W praktyce warto sprawdzać rysunek według takiego porządku:

1. Najpierw odczytaj kierunki zbrojenia i podział na strefy górne oraz dolne.
2. Potem sprawdź średnice i rozstaw prętów w obu kierunkach.
3. Następnie porównaj zakotwienia, długości odgięć i ewentualne haki.
4. Na końcu zweryfikuj otulinę, podkładki dystansowe i miejsca zakładów.

Takie podejście oszczędza czas i ogranicza błędy interpretacyjne. Sama umiejętność czytania oznaczeń nie wystarcza jednak, bo najwięcej kosztują nie błędne wzory, tylko błędy na budowie.

Najczęstsze błędy przy odczycie i montażu

W zbrojeniu krzyżowym najłatwiej pomylić nie samą średnicę, ale funkcję pręta. Widziałem już przypadki, w których ktoś traktował całą siatkę jako jednorodną, bez rozróżnienia kierunku pracy, albo mylił zbrojenie dolne z górnym. To kończy się tym, że pręt trafia w złe miejsce, a płyta traci zakładaną pracę w strefach przęsłowych lub podporowych.

• Mylenie warstw - dolne pręty układa się inaczej niż górne, a ich zamiana zmienia sposób pracy płyty.
• Dublowanie informacji - jeśli projekt używa kodów kształtów, nie trzeba jeszcze raz pokazywać tego samego pręta w rozbudowanej figurze.
• Brak otuliny - bez odpowiednich dystansów stal może znaleźć się zbyt blisko powierzchni betonu.
• Niepołączone skrzyżowania - w miejscu przecięcia pręty powinny być związane drutem wiązałkowym, bo inaczej siatka potrafi się rozjechać podczas betonowania.
• Pominięcie dozbrojeń lokalnych - nad podporami, przy narożach i otworach często trzeba dodać stal, której nie widać na pierwszy rzut oka.

Drut wiązałkowy nie zwiększa nośności, ale stabilizuje geometrię zbrojenia do czasu zalania betonem. To drobiazg, który na budowie decyduje o tym, czy układ z rysunku rzeczywiście zostanie zachowany. Żeby to nie zostało na poziomie teorii, przejdę teraz przez prosty przykład płyty o grubości 15 cm.

Jak wygląda praktyczny przykład płyty 15 cm

Przykład płyty o grubości 15 cm dobrze pokazuje, dlaczego zbrojenie krzyżowe stosuje się przy większych obciążeniach użytkowych i w konstrukcjach monolitycznych. Taka grubość nie jest uniwersalną receptą, tylko efektem konkretnego projektu: rozpiętości, obciążeń, schematu podparcia i wymaganej sztywności. Właśnie dlatego nie wolno kopiować układu z jednego stropu do drugiego bez sprawdzenia warunków pracy.

Jeżeli mam ocenić taki rysunek „na placu”, patrzę przede wszystkim na pięć rzeczy:

1. Czy oba kierunki zbrojenia są pokazane oddzielnie i czy odpowiadają rzeczywistemu układowi płyty.
2. Czy zbrojenie górne nad podporami ma wyraźnie zaznaczony zasięg.
3. Czy rozstaw prętów nie koliduje z otuliną, dystansami i miejscami zakładów.
4. Czy w narożach, przy krawędziach i w strefach lokalnych nie brakuje dodatkowych prętów.
5. Czy wykaz stali zgadza się z rysunkiem i nie zawiera sprzecznych oznaczeń.

Jeśli te punkty się zgadzają, rysunek zwykle da się czytać bez zgadywania. Zostaje jeszcze krótka lista rzeczy, które dobrze mieć z tyłu głowy przy każdym takim projekcie.

Co sprawdzam, zanim zaakceptuję taki rysunek na budowie

Najwięcej problemów nie bierze się z samej idei zbrojenia krzyżowego, tylko z nieczytelnego albo nadmiernie rozbudowanego rysunku. Dlatego zawsze pilnuję, żeby plan był prosty w odbiorze: jeden sposób opisu, jasny podział na strefy, czytelny wykaz prętów i zero podwójnych informacji. Dobra dokumentacja nie robi wrażenia „bogatszej”, tylko po prostu prowadzi wykonawcę bez domysłów.

Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: w krzyżowo zbrojonej płycie najpierw czytaj kierunki pracy, potem warstwy, a dopiero na końcu same średnice. To właśnie ten porządek pozwala szybko odróżnić poprawny rysunek od takiego, który wygląda solidnie, ale w rzeczywistości jest nieczytelny albo niepotrzebnie dubluje te same dane. W budownictwie taka klarowność oszczędza więcej niż jedna poprawka na etapie betonowania.
