Ścianki szczelne są jednym z tych rozwiązań, które w geotechnice robią więcej, niż sugeruje ich prosta forma: stabilizują wykopy, ograniczają napływ wody, pozwalają prowadzić roboty przy istniejącej zabudowie i zabezpieczają grunt tam, gdzie zwykła obudowa byłaby zbyt słaba. W tym tekście pokazuję, kiedy takie przegrody mają sens, z czego się je robi, jak przebiega montaż i na co zwrócić uwagę, żeby nie przepłacić za efekt, którego grunt i tak nie utrzyma. To temat ważny zarówno przy małej inwestycji, jak i przy większych pracach w trudnym, nawodnionym terenie.
Najważniejsze rzeczy o grodzicach i ich zastosowaniu
- Grodzice tworzą ciągłą barierę dla gruntu i wody, ale ich szczelność zależy od zamków, montażu i warunków podłoża.
- Stal sprawdza się najczęściej przy wykopach i konstrukcjach tymczasowych, drewno i PVC przy lżejszych zadaniach, a żelbet przy rozwiązaniach trwalszych.
- Przy płytszych wykopach, rzędu 4-6 m, ściana bywa prowadzona wspornikowo, ale głębiej zwykle potrzebuje rozpór albo kotew.
- Największe znaczenie mają rozpoznanie gruntu, poziom wód gruntowych i sposób prowadzenia robót.
- Najczęstsze błędy wynikają z niedoszacowania wody, hałasu, drgań, korozji i słabego dopasowania technologii do warunków na budowie.

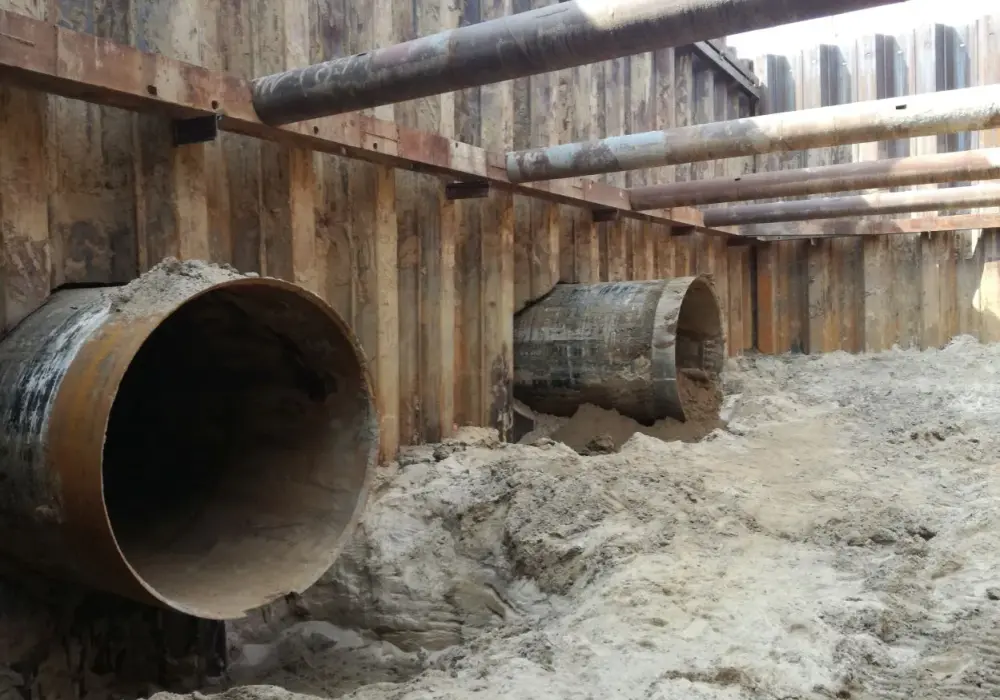

Czym są grodzice i kiedy się je stosuje
W praktyce to ciąg z łączonych elementów wbijanych, wciskanych albo pogrążanych w gruncie tak, by stworzyć możliwie ciągłą barierę dla ziemi i wody. Taka przegroda nie jest „szklanką” zamkniętą na wodę, ale bardzo skuteczną obudową roboczą, która pozwala bezpiecznie prowadzić wykop, zabezpieczyć brzeg albo odciąć napływ wody do strefy robót. Z mojego doświadczenia to rozwiązanie wybiera się wtedy, gdy liczy się nie tylko wytrzymałość, ale też szybkość wykonania i możliwość pracy w trudnym terenie.
Najczęściej wykorzystuje się je w trzech sytuacjach: przy zabezpieczaniu wykopów budowlanych, w hydrotechnice oraz tam, gdzie trzeba utrzymać różnicę poziomów gruntu albo odseparować wodę od placu robót. W praktyce oznacza to m.in. nabrzeża, przyczółki mostowe, umocnienia brzegowe, komory technologiczne, kanały i fundamenty w sąsiedztwie czynnych obiektów. Im wyższy poziom wody gruntowej i im ciaśniej na działce, tym częściej takie rozwiązanie zaczyna wygrywać z prostszymi obudowami. Następny krok to wybór materiału, bo od niego zależy trwałość, cena i zakres zastosowań.
Z czego powstają i czym różnią się materiały
Nie każda przegroda tego typu wygląda tak samo. Wybór materiału ma znaczenie większe, niż wiele osób zakłada na etapie koncepcji, bo wpływa na sztywność, szczelność, odporność na korozję, możliwość odzysku i koszty całej inwestycji. Poniżej zestawiam najczęstsze warianty, z którymi spotyka się w budownictwie praktykujący wykonawca i projektant.
| Materiał | Największa zaleta | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| Stal | Duża uniwersalność, wysoka nośność, możliwość odzysku i ponownego użycia | Korozja, hałas i drgania przy montażu | Wykopy, nabrzeża, obudowy tymczasowe i stałe |
| Drewno | Niska cena wejścia i prosty montaż | Ograniczona trwałość i mniejsza odporność na duże obciążenia | Lżejsze, krótkotrwałe prace i małe obiekty |
| Żelbet | Wysoka trwałość i dobra sztywność | Większa masa i trudniejszy montaż | Obiekty trwałe, konstrukcje wodne, wymagające realizacje |
| PVC / FRP | Odporność na korozję i mała masa | Mniejsza sztywność niż stal lub żelbet | Lżejsze konstrukcje, mała i średnia hydrotechnika |
W stalowych systemach często stosuje się profile U i Z, bo dobrze pracują na zginanie i łatwo łączą się przez zamki. To właśnie zamki decydują o ciągłości przegrody: im lepiej dopasowane, prościej ustawione i mniej uszkodzone, tym mniejsze ryzyko przecieków. Jeśli miałbym wskazać jedną rzecz, która najbardziej różnicuje dobre i przeciętne wykonanie, byłaby to właśnie jakość połączeń. Dalej ważny jest już sam montaż, bo nawet dobry profil można zepsuć złą kolejnością robót.
Jak przebiega montaż i dlaczego kolejność prac ma znaczenie

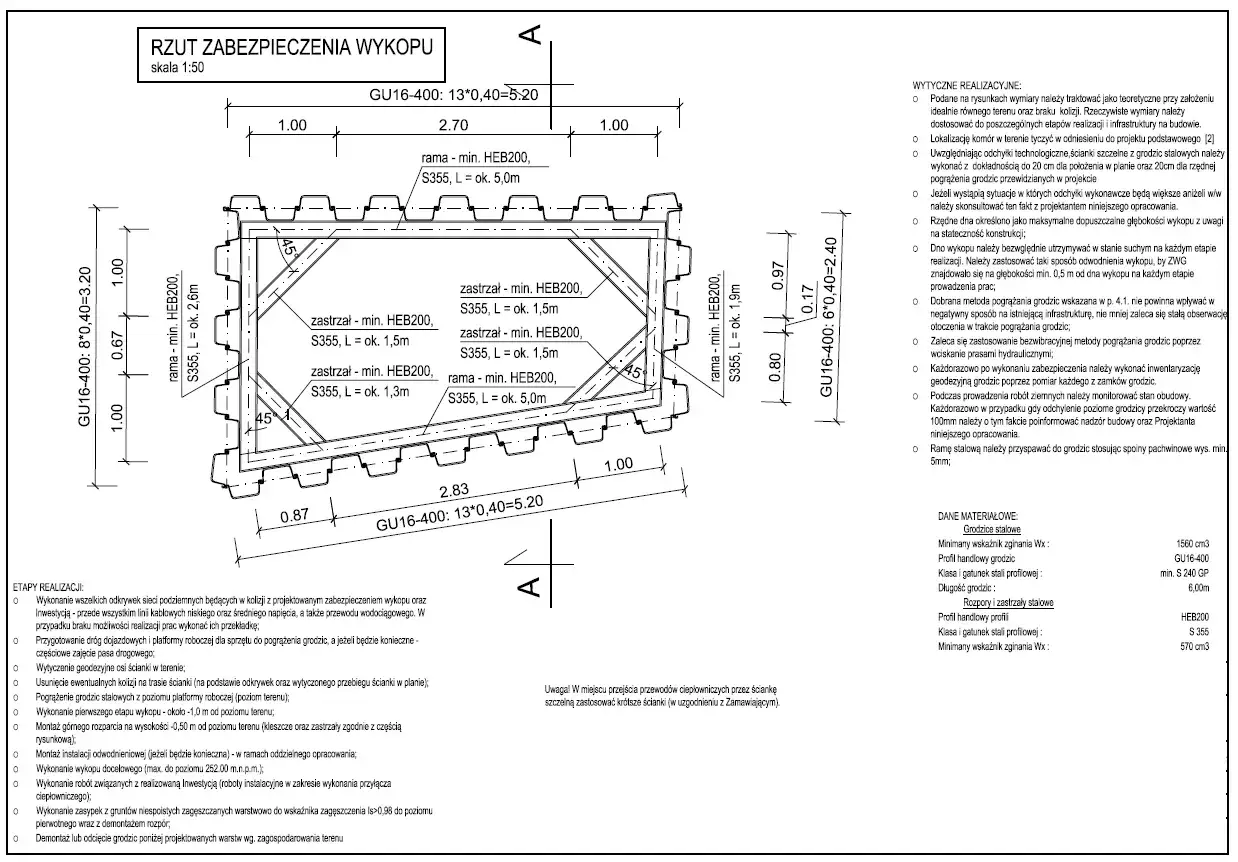

Przy takich realizacjach nie ma miejsca na przypadkowy etap „jakoś to będzie”. Najpierw trzeba rozpoznać grunt, poziom wód gruntowych, obciążenia przy krawędzi wykopu i możliwe kolizje podziemne. Dopiero potem dobiera się długość elementów, sposób ich pogrążania i ewentualne podparcie. W płytkich wykopach, mniej więcej do 4-6 m, system często może pracować wspornikowo, ale głębiej zwykle projektuje się rozpory albo kotwy gruntowe.
- Wyznaczenie osi i rzędnych - bez precyzyjnego tyczenia łatwo rozjechać geometrię całej przegrody.
- Prowadnice lub rama montażowa - pomagają utrzymać pion i właściwy rozstaw elementów.
- Pogrążanie - najczęściej przez wbijanie, wwibrowywanie albo wciskanie statyczne.
- Kontrola zamków - uszkodzony zamek oznacza większe ryzyko przecieku i problemów z dopasowaniem kolejnych elementów.
- Wykop etapowy - grunt usuwa się stopniowo, a podparcie montuje się wtedy, gdy zaczyna być potrzebne.
- Monitoring - kontrola przemieszczeń i wody gruntowej pozwala wyłapać problem zanim stanie się kosztowny.
Różne metody montażu mają swoje plusy i minusy. Wbijanie bywa szybkie, ale generuje hałas i drgania. Wwibrowywanie jest popularne, bo przyspiesza pracę, jednak w zwartej zabudowie może być zbyt inwazyjne. Wciskanie statyczne jest spokojniejsze dla otoczenia, lecz wolniejsze i zwykle droższe. W praktyce to właśnie otoczenie budowy, a nie sama cena sprzętu, często przesądza o wyborze technologii. To prowadzi wprost do pytania, od czego naprawdę zależy szczelność i trwałość takiej przegrody.
Co decyduje o szczelności i trwałości
Największym błędem jest myślenie, że sam dobór profilu załatwia sprawę. Na końcowy efekt wpływa geologia, woda, korozja, geometria pogrążenia i sposób prowadzenia wykopu. Nawet dobrze dobrane elementy mogą przepuszczać wodę, jeśli grunt jest trudny, zamek został uszkodzony albo obudowa została dociążona w sposób niezgodny z założeniem projektowym.
W praktyce patrzę przede wszystkim na pięć rzeczy:
- stan i dopasowanie zamków,
- rodzaj gruntu i jego zagęszczenie,
- poziom oraz ciśnienie wód gruntowych,
- ochronę antykorozyjną i przewidziany czas pracy konstrukcji,
- obciążenia od ruchu, składowania materiałów i sąsiednich obiektów.
Przy gruntach nawodnionych sama obudowa rzadko rozwiązuje cały problem. Czasem potrzebne są dodatkowe uszczelnienia, czasem odwodnienie wykopu, a czasem zmiana technologii na bardziej sztywną. To ważne rozróżnienie: przegroda ma ułatwiać bezpieczne prowadzenie robót, a nie udawać absolutnie szczelny zbiornik. Jeśli ta granica nie jest dobrze nazwana na etapie projektu, później pojawiają się rozczarowania, przecieki i kosztowne poprawki. Z tego powodu dobrze jest też porównać to rozwiązanie z innymi metodami obudowy.
Kiedy lepiej wybrać inną obudowę wykopu
Nie każda inwestycja wymaga grodzic stalowych. Czasem lepiej sprawdzi się ściana berlińska, palisada, a w najbardziej wymagających warunkach - ściana szczelinowa. Wybór zależy od gruntu, głębokości, sąsiedztwa istniejących budynków i poziomu wód. Poniższe zestawienie dobrze pokazuje, jak ja patrzę na ten wybór w praktyce.
| Rozwiązanie | Mocne strony | Słabe strony | Najlepszy kontekst |
|---|---|---|---|
| Grodzice stalowe | Szybki montaż, dobra uniwersalność, możliwość odzysku | Hałas, drgania, korozja | Wykopy, hydrotechnika, prace tymczasowe i stałe |
| Ściana berlińska | Elastyczna i często tańsza w prostych warunkach | Słabsza szczelność | Suche lub słabiej nawodnione grunty |
| Palisada | Dobra w ciasnej zabudowie i przy ograniczonym placu | Mniejsza sztywność niż rozwiązania masywniejsze | Obiekty miejskie, wykopy o umiarkowanej głębokości |
| Ściana szczelinowa | Bardzo dobra sztywność i szczelność | Wyższy koszt i większa złożoność wykonania | Głębokie, wymagające i często trwałe konstrukcje |
Jeżeli inwestycja jest krótka, plac budowy daje się wygodnie obsłużyć sprzętem, a ważna jest możliwość odzysku materiału, stal zwykle ma sens. Gdy otoczenie jest bardzo wrażliwe na drgania, trzeba rozważyć wciskanie statyczne albo zupełnie inną technologię. Gdy potrzebna jest niemal pełna szczelność i wysoka sztywność na lata, samo rozwiązanie z grodzic może już nie wystarczyć. Zanim zapadnie decyzja, warto jeszcze policzyć, co w praktyce najbardziej podbija koszt i ryzyko całego zadania.
O czym trzeba pamiętać przed zamówieniem i odbiorem
Największy błąd inwestorów i mniej doświadczonych wykonawców polega na tym, że patrzą wyłącznie na cenę metra bieżącego. Tymczasem koszt zależy bardziej od geotechniki i logistyki niż od samego materiału. Duże znaczenie mają długość elementów, wymagane zakotwienie, dostęp dla sprzętu, poziom wody, konieczność odwodnienia, warunki pracy przy istniejącej zabudowie oraz wymagania dotyczące hałasu i drgań.
Przed zamówieniem sprawdziłbym zawsze:
- czy jest aktualne rozpoznanie gruntu i wód gruntowych,
- jaką głębokość ma wykop i czy układ prac pozwala na montaż etapowy,
- czy w pobliżu są budynki, sieci lub obiekty wrażliwe na drgania,
- czy konstrukcja ma być tymczasowa, czy docelowa,
- czy potrzebna będzie ochrona antykorozyjna lub dodatkowe uszczelnienie zamków,
- czy da się odzyskać elementy po zakończeniu robót.
Z mojego doświadczenia najwięcej problemów robią nie same grodzice, tylko błędne założenia wejściowe. Jeśli ktoś zakłada „suchy” wykop tam, gdzie woda gruntowa stoi wysoko, albo nie przewiduje drgań przy sąsiednim budynku, później płaci za poprawki, odwodnienie i przestoje. Dobrze jest też od razu ustalić kryteria odbioru: dopuszczalne przemieszczenia, szczelność zamków, tolerancje pionowości i sposób kontroli po montażu. To właśnie te szczegóły odróżniają poprawną realizację od takiej, która tylko wygląda dobrze na etapie projektu.
Co naprawdę daje dobrze zaprojektowana przegroda w gruncie
Najlepiej działające rozwiązanie nie musi być najgrubsze ani najdroższe. Ma przede wszystkim pasować do gruntu, wody i kolejności robót. W praktyce dobra obudowa skraca czas budowy, ogranicza ryzyko osiadań, zmniejsza liczbę niespodzianek na wykopie i pozwala bezpiecznie pracować tam, gdzie zwykłe zabezpieczenie byłoby zbyt słabe. To dlatego tak dużo zależy od rozpoznania terenu jeszcze przed wbiciem pierwszego elementu.
Jeśli mam zostawić jedną praktyczną myśl, to taką: w robótach ziemnych nie wygrywa samo „mocniejsze” rozwiązanie, tylko rozwiązanie najlepiej dopasowane do warunków. Przy wodzie gruntowej, ciasnej działce i sąsiednich obiektach liczy się technologia, kontrola wykonania i uczciwe założenia projektowe. Gdy te trzy elementy są spójne, grodzice potrafią być jedną z najbardziej przewidywalnych i opłacalnych odpowiedzi na trudny wykop.
