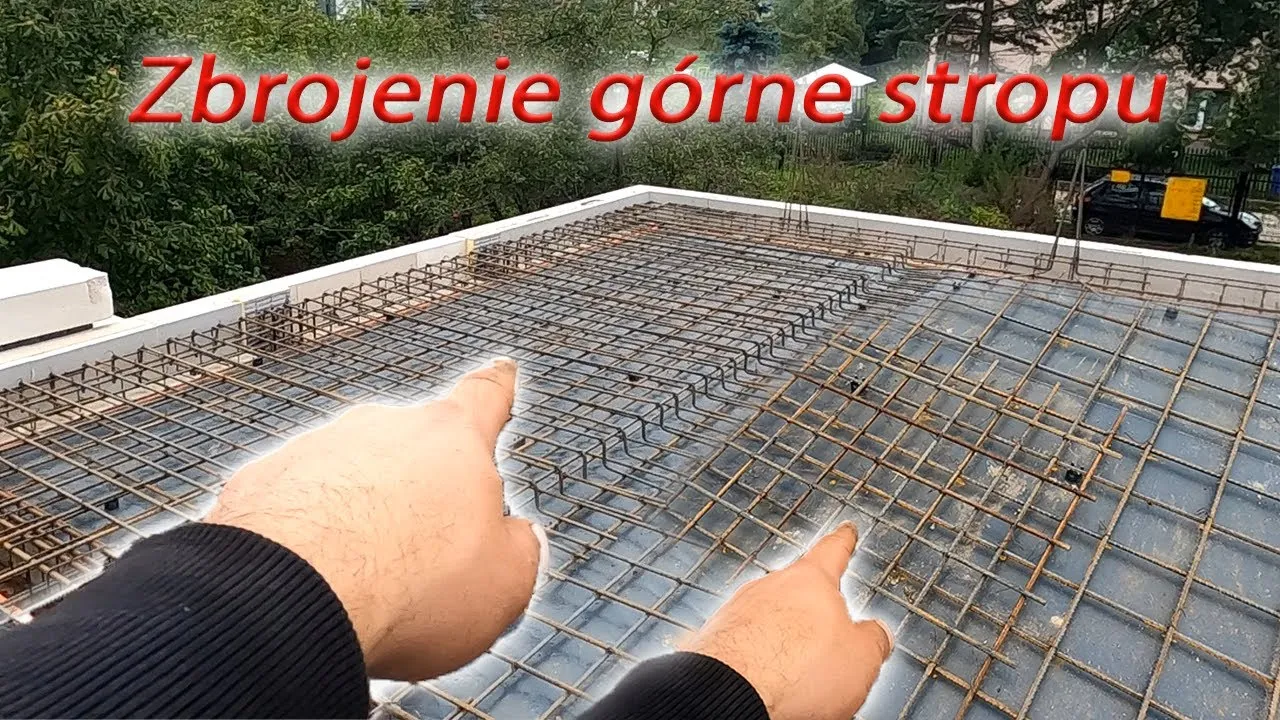

Zbrojenie górne stropu odgrywa kluczową rolę w budownictwie, zapewniając odpowiednią wytrzymałość i bezpieczeństwo konstrukcji. Jest to szczególnie istotne w strefach podporowych, gdzie występują największe naprężenia. Właściwe zbrojenie pozwala na efektywne przenoszenie obciążeń i zapobiega pękaniu stropów, co jest niezbędne dla długotrwałej trwałości budynków.
W artykule omówimy, dlaczego zbrojenie górne jest konieczne, jakie są jego funkcje oraz w jakich sytuacjach powinno być stosowane. Zrozumienie zasad dotyczących zbrojenia górnego stropu pomoże w podejmowaniu świadomych decyzji w procesie projektowania i budowy, co w efekcie przyczyni się do zwiększenia bezpieczeństwa użytkowników budynków. Kluczowe informacje:- Zbrojenie górne jest kluczowe w strefach podporowych nad ścianami nośnymi.
- Nie jest wymagane w środkowej części stropu, co pozwala na oszczędności.
- W przypadku dużych rozpiętości (powyżej 4,5 m) lub obciążeń przekraczających 2,5 kN/m², zbrojenie jest obowiązkowe.
- Dodatkowe zbrojenie stosuje się w miejscach o dużych obciążeniach, np. wokół kominów.
- W stropach gęstożebrowych, takich jak Teriva, zbrojenie ogranicza się do żeber rozdzielczych.
- Zbrojenie górne nie zwiększa wytrzymałości w środkowej części stropu, lecz jedynie w strefach podporowych.
Zbrojenie górne stropu: Dlaczego jest niezbędne w budownictwie?
Zbrojenie górne stropu jest kluczowym elementem konstrukcyjnym, który zapewnia odpowiednią wytrzymałość i stabilność budynków. Jego główną rolą jest przenoszenie obciążeń oraz ochrona przed naprężeniami, które mogą prowadzić do uszkodzeń. W szczególności, zbrojenie górne jest niezbędne w strefach podporowych, czyli w miejscach, gdzie strop opiera się na ścianach nośnych. W tych obszarach występują największe naprężenia rozciągające, które mogą prowadzić do pęknięć i innych uszkodzeń, jeśli zbrojenie nie zostanie prawidłowo zastosowane.
Brak odpowiedniego zbrojenia w stropach może skutkować poważnymi konsekwencjami, w tym obniżeniem bezpieczeństwa całej konstrukcji. W przypadku stropów o rozpiętości większej niż 4,5 metra, zbrojenie górne w postaci siatki zbrojeniowej zatopionej w warstwie nadbetonu staje się obowiązkowe. Zastosowanie zbrojenia górnego nie tylko zwiększa nośność stropu, ale także zapobiega deformacjom i pękaniu, co jest kluczowe dla długowieczności budynku.
Kluczowe funkcje zbrojenia górnego stropu w konstrukcjach
Zbrojenie górne stropu pełni kilka podstawowych funkcji, które są niezbędne dla zapewnienia bezpieczeństwa i trwałości konstrukcji. Po pierwsze, opiera się na przeciwdziałaniu naprężeniom rozciągającym, które pojawiają się w stropach podczas obciążenia. Po drugie, zbrojenie to pomaga w zapobieganiu pękaniu stropów, co jest szczególnie ważne w miejscach, gdzie występują duże obciążenia, takie jak przy kominach czy dużych oknach.
- Resistencja na napotykane siły rozciągające, co zapobiega uszkodzeniom.
- Stabilizacja strukturalna, co zwiększa bezpieczeństwo użytkowników budynku.
- Ochrona przed pęknięciami, szczególnie w miejscach narażonych na duże obciążenia.
Jak zbrojenie górne wpływa na nośność stropów?
Zbrojenie górne stropu ma kluczowe znaczenie dla nośności konstrukcji. Jego główną rolą jest przenoszenie obciążeń, które działają na strop, co w praktyce oznacza, że zapobiega ono deformacjom i pęknięciom. Bez odpowiedniego zbrojenia, stropy mogą nie wytrzymać obciążeń, co prowadzi do ich uszkodzenia. Na przykład, w przypadku stropu o dużej rozpiętości, brak zbrojenia górnego może skutkować poważnymi pęknięciami, które mogą zagrażać bezpieczeństwu użytkowników budynku.
Właściwe zbrojenie górne zapewnia równomierne rozłożenie sił w konstrukcji, co zwiększa jej stabilność. Przykładem mogą być stropy w budynkach wielorodzinnych, gdzie obciążenia są znaczne. W takich przypadkach, zastosowanie siatki zbrojeniowej lub prętów stalowych jest niezbędne, aby zapewnić, że strop będzie mógł przenieść ciężar mieszkańców oraz mebli. Niewłaściwe zbrojenie lub jego brak może prowadzić do katastrofalnych skutków, jak zawalenie się stropu, co podkreśla znaczenie zastosowania zbrojenia górnego w stropach.
Zbrojenie w strefach podporowych: Najważniejsze zasady
W zbrojeniu górnym stropu kluczowe jest przestrzeganie zasad dotyczących stref podporowych, gdzie występują największe naprężenia. Przede wszystkim, zbrojenie powinno być umieszczone w odległości około 50 cm od ścian nośnych, aby skutecznie przenosić obciążenia. Ważne jest również, aby ilość zastosowanego zbrojenia była odpowiednia do przewidywanych obciążeń. Zbyt mała ilość zbrojenia może prowadzić do pęknięć i osłabienia konstrukcji, dlatego projektanci muszą dokładnie obliczyć potrzebne ilości.
W miejscach, gdzie strop jest narażony na dodatkowe obciążenia, jak np. w okolicach kominów, stosuje się dodatkowe zbrojenie, takie jak pręty ukośne. Dobrze zaplanowane zbrojenie górne w strefach podporowych nie tylko zwiększa nośność, ale również poprawia stabilność całej konstrukcji. Zastosowanie tych zasad jest niezbędne dla zapewnienia bezpieczeństwa budynków i ich użytkowników.
Zastosowanie zbrojenia w stropach o dużych rozpiętościach
W przypadku stropów o dużych rozpiętościach, takich jak w halach przemysłowych czy obiektach sportowych, zbrojenie górne musi być starannie zaplanowane. Zastosowanie siatek zbrojeniowych zatopionych w warstwie nadbetonu jest standardem, który pozwala na efektywne przenoszenie dużych obciążeń. W takich konstrukcjach kluczowe jest również odpowiednie rozmieszczenie prętów, aby zapewnić równomierne rozłożenie sił. Przykładem może być hala sportowa w Krakowie, gdzie zastosowano zbrojenie w postaci kratownic w celu wzmocnienia stropu.
Dodatkowo, w stropach o dużych rozpiętościach często wykorzystuje się zbrojenie kratownicowe, które pozwala na jeszcze lepsze przenoszenie obciążeń. W obiektach takich jak centra handlowe, gdzie przestrzeń jest otwarta, odpowiednie zbrojenie jest kluczowe dla bezpieczeństwa i funkcjonalności. Przykładem może być centrum handlowe w Warszawie, które zastosowało nowoczesne rozwiązania z zakresu zbrojenia, aby zminimalizować ryzyko deformacji stropu.
Wymagania dotyczące zbrojenia górnego stropu w różnych typach

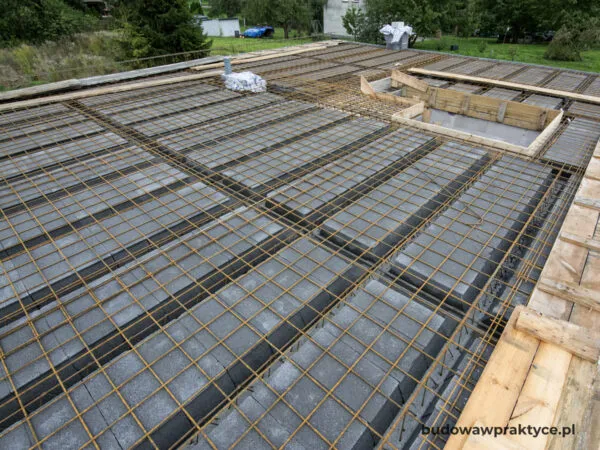

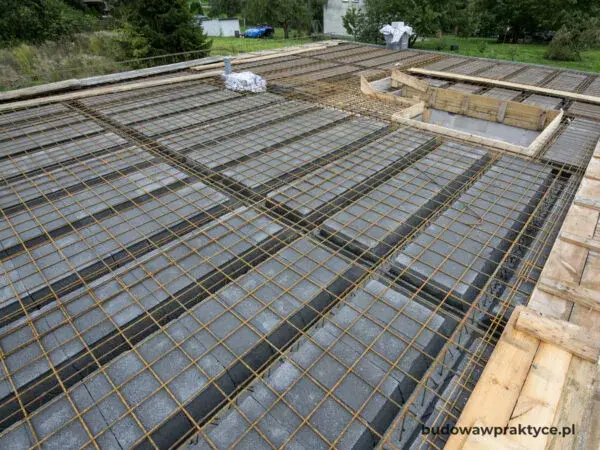

W przypadku zbrojenia górnego stropu, różne typy stropów mają swoje specyficzne wymagania i normy, które należy uwzględnić podczas projektowania. Na przykład, w stropach monolitycznych zbrojenie górne powinno być rozmieszczone w sposób zapewniający równomierne przenoszenie obciążeń. W takich konstrukcjach, wymagane są pręty stalowe o odpowiedniej średnicy, które są ułożone w warstwie nadbetonu. Natomiast w stropach gęstożebrowych, takich jak system Teriva, zbrojenie ogranicza się do żeber rozdzielczych oraz zbrojenia przypodporowego, co jest wystarczające dla zapewnienia stabilności.
Ważne jest również, aby zrozumieć, że różne materiały zbrojeniowe mogą wpływać na wymagania dotyczące zbrojenia górnego. Na przykład, w stropach o dużych rozpiętościach często stosuje się siatki zbrojeniowe, które muszą spełniać określone normy dotyczące wytrzymałości. Dodatkowo, w przypadku stropów narażonych na duże obciążenia, takich jak w halach przemysłowych, wymagane są dodatkowe wzmocnienia. Warto również zaznaczyć, że każde zastosowanie zbrojenia górnego powinno być zgodne z obowiązującymi przepisami budowlanymi, co zapewnia bezpieczeństwo i trwałość konstrukcji.
| Typ stropu | Wymagania dotyczące zbrojenia | Przykłady materiałów |
|---|---|---|
| Monolityczny | Pręty stalowe w warstwie nadbetonu | Pręty stalowe klasy A-III |
| Gęstożebrowy (Teriva) | Żebra rozdzielcze oraz zbrojenie przypodporowe | Siatka zbrojeniowa |
| Duża rozpiętość | Siatki zbrojeniowe, dodatkowe wzmocnienia | Pręty stalowe, siatki zbrojeniowe |
Różnice w zbrojeniu stropów gęstożebrowych i monolitycznych
W stropach gęstożebrowych i monolitycznych występują znaczące różnice w technikach zbrojenia. W stropach monolitycznych zbrojenie górne jest integralną częścią konstrukcji, gdzie pręty są umieszczane w całej objętości stropu, co zapewnia jednolitą nośność. W przeciwieństwie do tego, stropy gęstożebrowe wykorzystują żebra rozdzielcze, które są odpowiedzialne za przenoszenie obciążeń, a zbrojenie jest ograniczone do tych żeber oraz zbrojenia przypodporowego. Ta różnica w podejściu do zbrojenia ma istotne znaczenie dla projektowania i wykonania konstrukcji, ponieważ wpływa na sposób rozkładu sił oraz efektywność przenoszenia obciążeń w różnych typach stropów.
Normy i przepisy dotyczące zbrojenia górnego stropu
W kontekście zbrojenia górnego stropu, istnieje szereg norm i przepisów, które regulują sposób jego wykonania oraz wymagania dotyczące bezpieczeństwa. W Polsce kluczowym dokumentem jest PN-EN 1992-1-1, który określa zasady projektowania konstrukcji betonowych, w tym wymogi dotyczące zbrojenia. Zgodnie z tymi normami, zbrojenie powinno być dobrane w taki sposób, aby zapewnić odpowiednią nośność oraz stabilność stropu, co jest szczególnie ważne w obszarach o dużych obciążeniach.Dodatkowo, w zależności od rodzaju stropu, mogą obowiązywać różne przepisy dotyczące materiałów i metod zbrojenia. Na przykład, dla stropów gęstożebrowych, takich jak system Teriva, normy wymagają zastosowania odpowiednich typów zbrojenia, które są zgodne z zasadami budowy. Przestrzeganie tych norm jest kluczowe dla zapewnienia bezpieczeństwa użytkowników budynków oraz długowieczności konstrukcji.
- PN-EN 1992-1-1: Podstawowa norma dotycząca projektowania konstrukcji betonowych.
- PN-B-03264: Normy dotyczące zbrojenia w budownictwie.
- PN-EN 10080: Normy dotyczące materiałów zbrojeniowych.
Nowe technologie w zbrojeniu górnym stropów: Przyszłość budownictwa
W obliczu ciągłego rozwoju technologii budowlanych, nowe metody zbrojenia górnego stropów stają się coraz bardziej popularne. Wykorzystanie kompozytów włóknowych zamiast tradycyjnych materiałów stalowych to jedna z innowacji, która może znacząco wpłynąć na efektywność i trwałość konstrukcji. Materiały te charakteryzują się mniejszą wagą, co ułatwia transport i montaż, a także zwiększają odporność na korozję, co jest istotne w trudnych warunkach atmosferycznych.
Dodatkowo, technologie BIM (Building Information Modeling) stają się niezbędnym narzędziem w projektowaniu i planowaniu zbrojenia górnego. Dzięki BIM, inżynierowie mogą dokładniej modelować zbrojenie, co pozwala na optymalizację materiałów i kosztów. Przewidywanie potencjalnych problemów na etapie projektowania, a także symulacja obciążeń, umożliwiają lepsze dostosowanie zbrojenia do specyficznych wymagań budynku. W przyszłości, integracja tych technologii może zrewolucjonizować sposób, w jaki projektujemy i wykonujemy zbrojenie górne stropów, prowadząc do bardziej zrównoważonego i efektywnego budownictwa.
