Rysunek zbrojenia podciągu to nie dekoracja projektu, tylko instrukcja, według której powstaje jeden z ważniejszych elementów żelbetu. W tym artykule pokazuję, jak taki detal czytać, co oznaczają najczęstsze symbole, jak rozpoznać pręty główne i pomocnicze oraz na co zwrócić uwagę, żeby nie popełnić kosztownych błędów na budowie.
Najpierw sprawdź układ prętów, otulinę i sposób opisu na detalu
- Podciąg przenosi duże obciążenia, więc jego zbrojenie trzeba czytać bardzo dokładnie.
- W typowym układzie spotkasz pręty górne Φ12, a obok nich pręty pomocnicze Φ10 i Φ8.
- Otulina 50 mm do górnego zbrojenia pojawia się w wielu detalach, ale zawsze trzeba ją potwierdzić w konkretnym projekcie.
- Najwięcej błędów wynika z nieczytelnych opisów, złej kolejności prętów i zbyt małych odstępów, które utrudniają betonowanie.
- Dobry detal CAD przyspiesza pracę, ale nie zastępuje kontroli konstruktora i sprawdzenia zgodności z projektem.
Jak czytać rysunek zbrojenia podciągu bez zgadywania

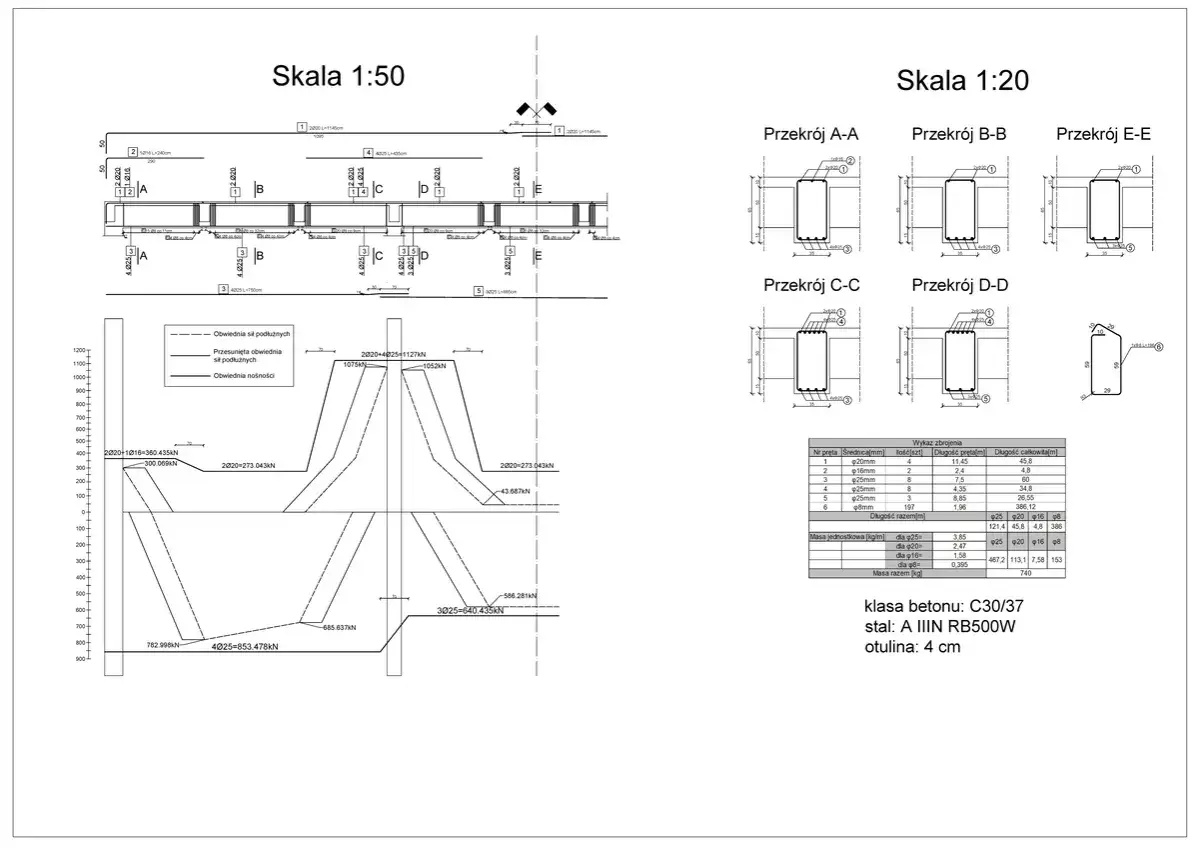

Na rysunku zbrojenia podciągu najpierw patrzę nie na sam kształt kosza, tylko na to, jak projektant rozdzielił strefy pracy elementu. Inaczej czyta się przęsło, inaczej podporę, a jeszcze inaczej przekrój poprzeczny, w którym widać realny układ prętów, strzemion i otuliny.
- Zacznij od przekrojów - oznaczenia typu A-A, B-B lub C-C pokazują, jak wygląda podciąg w danym miejscu i gdzie biegną pręty główne.
- Sprawdź opis średnic - symbol Φ oznacza średnicę pręta, więc zapis Φ12 to pręt o średnicy 12 mm, a Φ8 o średnicy 8 mm.
- Odczytaj długości - zapis typu 2Ø20 L=1145 cm mówi, ile prętów trzeba ułożyć i jaką mają długość.
- Zobacz, co pracuje na zginanie - pręty górne i dolne nie są równoważne, bo w różnych strefach podciąg przejmuje inne siły.
- Porównaj rzut z przekrojem - na rzucie łatwo przeoczyć kolizję, ale przekrój pokazuje, czy pręty naprawdę mieszczą się w otulinie i czy mają miejsce na beton.
Jeśli na takim detalu coś się nie zgadza, najczęściej problem nie leży w samym rysunku, tylko w jego niepełnym odczytaniu. Kiedy ten etap jest opanowany, można już spokojnie sprawdzić, czy rysunek rzeczywiście zawiera wszystkie elementy potrzebne do wykonania zbrojenia.
Co powinno znaleźć się na poprawnym detalu
Poprawny detal nie ogranicza się do kilku kresek i średnic. Dobrze przygotowany rysunek pokazuje układ nośny, elementy pomocnicze, otulinę, zakotwienia i strefy podparcia, czyli wszystko to, co decyduje o tym, czy podciąg da się wykonać bez improwizacji na placu budowy.
| Element | Po co jest | Na co uważać |
|---|---|---|
| Pręty główne | Przenoszą zasadnicze siły rozciągające i zginające | Muszą być w odpowiedniej strefie, zwykle górą przy podporze i dołem w przęśle |
| Pręty pomocnicze | Porządkują układ i wspierają zbrojenie główne | Nie można ich mylić z nośnymi ani przesuwać bez kontroli projektu |
| Strzemiona | Spinają kosz i poprawiają pracę na ścinanie | Zbyt luźne wiązanie albo zły rozstaw szybko psują geometrię |
| Otulina | Chroni stal i zapewnia miejsce na prawidłowe otoczenie betonem | Brak dystansów zwykle kończy się zbyt małą warstwą betonu |
| Zakotwienia i zakłady | Umożliwiają bezpieczne przeniesienie sił między odcinkami stali | Nie wolno skracać ich „na oko” |
Jeśli rysunek nie pokazuje choćby jednego z tych elementów, wykonawca zaczyna zgadywać, a to w żelbecie zawsze jest zły znak. Właśnie dlatego warto od razu przejść od ogólnego odczytu do sprawdzenia konkretnych średnic i wymiarów, które pojawiają się w typowym podciągu.
Jakie pręty i otulina pojawiają się najczęściej
W pokazanych i omawianych detalach bardzo często widać układ, w którym górne zbrojenie podciągu tworzą pręty Φ12, a wokół nich pojawiają się pręty Φ10 i Φ8 jako zbrojenie rozdzielające płyty oraz nadproża. To praktyczny układ, bo pozwala uporządkować strefę przy podporze i jednocześnie zachować czytelność całego kosza.
W takim detalu ważna jest też odległość od krawędzi przekroju do górnego zbrojenia. 50 mm to wartość, która często pojawia się w przykładach projektowych, ale nie traktuję jej jako liczby uniwersalnej dla każdego obiektu. Zawsze sprawdzam ją w dokumentacji, bo ostateczny wymiar zależy od projektu, klasy ekspozycji i wymagań dla konkretnej konstrukcji.
| Oznaczenie | Znaczenie w praktyce | Komentarz wykonawczy |
|---|---|---|
| Φ12 | Pręty główne w górnej strefie podciągu | Najczęściej odpowiadają za zasadniczą wytrzymałość w strefie przy podporze |
| Φ10 | Zbrojenie rozdzielcze płyty lub elementów pomocniczych | Pomaga utrzymać geometrię i rozkład obciążeń lokalnych |
| Φ8 | Strzemiona albo dodatkowe pręty pomocnicze | Spinają kosz i stabilizują położenie zbrojenia głównego |
| 50 mm | Odległość od krawędzi przekroju do górnego zbrojenia w przykładowym detalu | Wartość do potwierdzenia z projektem, nie do przepisywania bezrefleksyjnie |
Takie zestawienie pomaga szybko ocenić, czy detal jest logiczny jeszcze zanim trafi na budowę. Kiedy średnice i otulina są już jasne, największe ryzyko zaczyna się tam, gdzie projekt jest poprawny, ale wykonanie wprowadza niepotrzebne odchylenia.
Najczęstsze błędy, które psują nawet dobry projekt
Najwięcej problemów widzę tam, gdzie ktoś zakłada, że „jakoś się zmieści”. W podciągu taki skrót myślowy zwykle kończy się tym, że beton nie ma gdzie wejść, pręty się przemieszczają albo otulina wychodzi za mała. Z punktu widzenia trwałości konstrukcji to nie są drobiazgi.
- Zbyt małe odstępy między prętami - utrudniają zagęszczenie betonu i sprzyjają pustkom w przekroju.
- Luźne wiązania - kosz przesuwa się przy chodzeniu po zbrojeniu, więc przestaje odpowiadać rysunkowi.
- Brak dystansów - otulina robi się przypadkowa, a stal jest zbyt blisko krawędzi.
- Pomylenie prętów głównych z pomocniczymi - prowadzi do błędów, których nie da się już łatwo skorygować po zalaniu.
- Nieprzewidziane kolizje z instalacjami - szczególnie groźne przy otworach, przepustach i lokalnych pogrubieniach.
W praktyce każdy z tych błędów działa jak mała rysa w logice całego elementu: osobno wygląda niegroźnie, ale razem potrafi obniżyć jakość wykonania bardzo wyraźnie. Dlatego coraz częściej rysunek przygotowuje się szybciej i czytelniej w środowisku CAD, choć samo oprogramowanie nie rozwiązuje problemu za projektanta.
Kiedy warto oprzeć detal na CAD i automatyzacji
Automatyczne generowanie rysunków ma sens przede wszystkim tam, gdzie trzeba utrzymać spójność opisów, numeracji i zestawień. W praktyce to duże ułatwienie przy większej liczbie przekrojów, przy powtarzalnych detalach i wtedy, gdy projekt wymaga częstych korekt. Dobrze przygotowane narzędzia, takie jak e-CAD Żelbet, pomagają szybciej rozrysować układ prętów i ograniczyć błędy w opisach.
Ja traktuję takie rozwiązania jako wsparcie, nie zastępstwo. Program może przyspieszyć pracę, ale nie oceni, czy przyjęte zbrojenie ma sens w danym układzie statycznym, czy nie koliduje z otworem i czy zachowano właściwą otulinę. To nadal musi sprawdzić osoba odpowiedzialna za projekt.
- Automatyzacja pomaga przy wielu podobnych detalach.
- Ułatwia utrzymanie jednolitego sposobu opisu prętów.
- Przyspiesza poprawki, gdy zmienia się geometria podciągu lub układ podpór.
- Nie zwalnia z kontroli długości, zakotwień i stref krytycznych.
To właśnie dlatego dobry workflow łączy CAD z ręcznym sprawdzeniem detalu na budowie lub przed wydaniem projektu. Gdy ta warstwa jest dopięta, zostaje już tylko ostatni, bardzo praktyczny etap: szybka kontrola przed betonowaniem.
Detale, które trzeba potwierdzić przed zalaniem podciągu
Przed betonowaniem zawsze robię krótki, ale bardzo konkretny przegląd. To moment, w którym można jeszcze wychwycić błąd bez kosztownej przeróbki, a w przypadku podciągu taka kontrola naprawdę się opłaca. Zgodność z projektem trzeba sprawdzić nie tylko „na oko”, ale też przez porównanie z opisem zbrojenia i przekrojami.
- Liczba i średnica prętów zgadzają się z dokumentacją.
- Strzemiona są zamknięte, dobrze związane i ustawione w odpowiednim rozstawie.
- Otulina jest utrzymana przez dystanse, a stal nie dotyka deskowania.
- Zakłady i zakotwienia mają wymaganą długość i nie zostały skrócone.
- Przepusty, otwory i kolizje są sprawdzone przed wejściem betonu.
- Kosz zbrojeniowy nie przesuwa się przy lekkim obciążeniu roboczym.
Jeżeli coś budzi wątpliwości, lepiej zatrzymać betonowanie na kilkanaście minut niż później walczyć z poprawkami w gotowym elemencie. W podciągu nie ma miejsca na domysły: liczy się czytelny rysunek, poprawne wiązanie stali i konsekwentna kontrola tego, co rzeczywiście trafia do szalunku.
