Przy belce nad szerokim otworem garażowym nie chodzi wyłącznie o to, ile stali „wejdzie” w szalunek. Przy rozpiętości 5 m trzeba jednocześnie dopilnować nośności, ugięcia, zarysowania betonu, zakotwienia prętów i tego, czy zbrojenie da się jeszcze poprawnie zabetonować. W praktyce właśnie tu najczęściej wychodzi różnica między projektem, który dobrze wygląda na papierze, a detalem, który naprawdę da się wykonać na budowie.

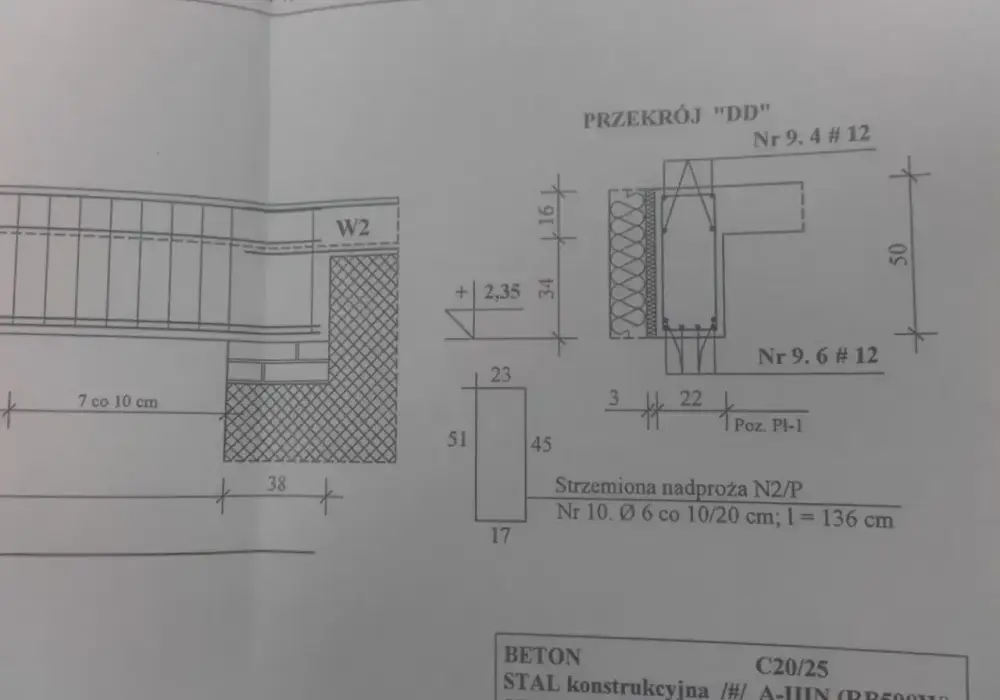

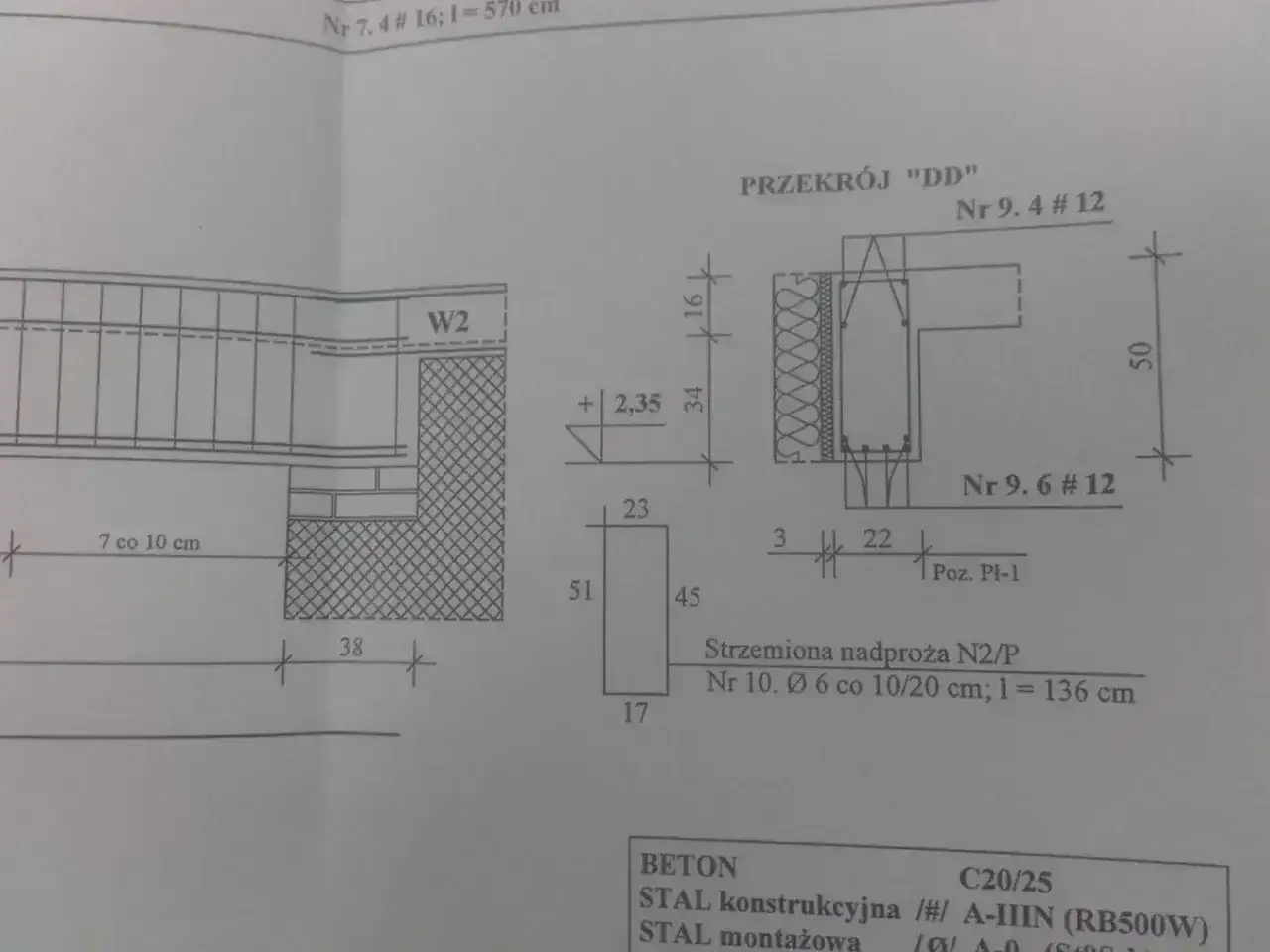

Przy pięciometrowym otworze decydują nie tylko średnice prętów, ale też geometria przekroju i wykonanie
- 5 m to już belka konstrukcyjna, a nie zwykłe nadproże nad lekkim otworem.
- Sam układ prętów musi spełnić ULS i SLS, czyli nośność oraz użytkowanie.
- Zbyt grube pręty potrafią utrudnić betonowanie bardziej niż pomagają w praktyce.
- Odstępy między prętami mają ograniczenia technologiczne, nie tylko obliczeniowe.
- Jeśli kosz nie mieści się w przekroju, projekt trzeba przeliczyć, a nie „dopychać” na budowie.
Najpierw sprawdź, co to nadproże naprawdę przenosi
Przy otworze 5 m pierwsze pytanie nie brzmi: „ile dać prętów?”, tylko: co ta belka ma udźwignąć. Inaczej projektuje się element, który niesie tylko lekki mur nad bramą, a inaczej belkę pod ścianą z wieńcem, stropem, dachem albo dodatkową kondygnacją. Właśnie dlatego sam fakt, że otwór ma 5 m, nie mówi jeszcze nic o wymaganej stali.
Na wynik wpływa schemat statyczny, czyli to, czy belka pracuje jako swobodnie podparta, ciągła czy częściowo usztywniona przez słupy i wieniec. Liczy się też szerokość i wysokość przekroju, klasa betonu, klasa stali, długość oparcia na podporach oraz to, czy nad otworem jest jeszcze mur, czy już tylko lekka warstwa wykończeniowa. Przy takiej rozpiętości niewielka zmiana wysokości przekroju potrafi dać większy efekt niż dokładanie kolejnej średnicy prętów.
W praktyce zawsze zaczynam od sprawdzenia obciążeń, bo bez nich każda dyskusja o zbrojeniu jest trochę zgadywaniem. To prowadzi wprost do drugiego problemu: nawet poprawnie obliczony kosz może być bardzo trudny do ułożenia i zabetonowania.
Dlaczego kosz z grubych prętów bywa trudniejszy od samej obliczeniowej nośności
W jednym z typowych przykładów pojawia się układ z prętami 25 mm, kilkoma warstwami i bardzo „ciasnym” koszem. Na papierze taki detal może dawać odpowiednią nośność, ale na budowie szybko wychodzą ograniczenia: otulina, miejsce na strzemiona, możliwość wibrowania betonu i minimalne odstępy między prętami.
Jak podaje Concrete Centre, minimalny prześwit między prętami powinien być większy od średnicy pręta, wielkości kruszywa powiększonej o 5 mm oraz 20 mm. To oznacza, że przy pręcie 25 mm i typowym kruszywie 16 mm minimalny odstęp w świetle nadal wynosi 25 mm, a to dopiero początek układanki. Do tego dochodzi otulina i przestrzeń na prawidłowe zagęszczenie mieszanki.
| Element układu | Co ogranicza | Dlaczego ma znaczenie |
|---|---|---|
| Pręty główne 25 mm | Miejsce w przekroju | Łatwo zapełniają belkę zanim zakończy się jej obliczeniowa funkcja |
| Strzemiona | Przestrzeń dla betonu | Im gęściej, tym trudniej wprowadzić i zagęścić mieszankę |
| Wiele warstw zbrojenia | Wibrowanie i otulina | Warstwy trzeba układać tak, by nie blokowały dostępu wibratora |
| Duża średnica prętów | Rysy i detale kotwienia | Nie zawsze pomaga w użytkowaniu, a często komplikuje wykonanie |
Przy średnicach większych niż 32 mm dochodzą już dodatkowe wymagania przypowierzchniowe, więc 25 mm nie jest jeszcze ekstremum, ale jest to już detal, który trzeba bardzo dobrze uzasadnić. Ja patrzę na taki kosz bez sentymentu: jeśli projekt „nie oddycha”, to problemem nie jest ekipa, tylko sam detal konstrukcyjny. I właśnie tu przydaje się zrozumienie, jak czytać poszczególne warstwy prętów.
Jak czytać przykład z 4 prętami u góry, 2 w środku i 6 dołem
Sam zapis „4 pręty u góry, 2 w środku i 6 u dołu” nie mówi jeszcze, czy projekt jest dobry, ale pokazuje jedną rzecz bardzo wyraźnie: większość stali pracuje w strefie rozciąganej. W belce nad dużym otworem to zwykle dół bierze największe naprężenia w przęśle, a góra ma znaczenie w strefach podparcia, ciągłości albo tam, gdzie pojawia się moment ujemny.
| Strefa zbrojenia | Typowa rola | Co sprawdzić |
|---|---|---|
| Góra | Zbrojenie podporowe, ciągłość, lokalne ściskanie | Czy rzeczywiście wynika z obliczeń, czy jest tylko „dla bezpieczeństwa” |
| Środek | Zbrojenie pomocnicze lub montażowe | Czy ma funkcję konstrukcyjną, czy tylko wypełnia przekrój |
| Dół | Główna strefa rozciągana w przęśle | Czy liczba i średnica prętów są jeszcze możliwe do poprawnego ułożenia |
Warto też zobaczyć skalę różnic w polu stali. Jeden pręt 16 mm ma pole ok. 201 mm², a pręt 25 mm ok. 491 mm². To oznacza, że 4 × 16 mm daje około 804 mm², a 6 × 25 mm około 2945 mm². Taka różnica nie jest kosmetyczna, tylko zupełnie zmienia klasę rozwiązania. Jeśli ktoś mówi, że „mniejsze pręty pewnie wystarczą”, to trzeba to sprawdzić obliczeniowo, a nie porównywać na oko.
Jeżeli kosz jest bardzo gęsty, rozsądniej bywa przejść na więcej cieńszych prętów albo zmienić geometrię belki niż trzymać się grubej stali za wszelką cenę. To prowadzi do sedna: w takim elemencie decydują nie tylko obliczenia nośności, ale też użytkowanie konstrukcji.
ULS i SLS decydują tu o czymś więcej niż tylko o średnicy prętów
Przy belce nad 5-metrowym otworem projektant musi przejść przez dwa filtry. ULS, czyli stan graniczny nośności, odpowiada za to, czy element nie ulegnie zniszczeniu pod obciążeniem. SLS, czyli stan graniczny użytkowalności, sprawdza ugięcia, rysy i zachowanie elementu w normalnej eksploatacji.
W długich belkach SLS bardzo często staje się równie ważny jak sama nośność. Nawet jeśli przekrój „przechodzi” na zginanie, może okazać się zbyt wiotki, za bardzo rysować albo dawać nieestetyczne spękania w strefie rozciąganej. W praktyce dla zwykłych konstrukcji żelbetowych często przyjmuje się limit szerokości rys rzędu 0,3 mm, a w mniej wymagających warunkach ekspozycji dopuszcza się czasem 0,4 mm. To nie jest drobiazg estetyczny, tylko kwestia trwałości i zachowania betonu w czasie.
Duże pręty nie zawsze pomagają w kontroli rys. Często lepiej działa rozłożenie stali na więcej cieńszych prętów, bo naprężenia rozkładają się wtedy równiej, a rysy są drobniejsze i lepiej kontrolowane. Z drugiej strony nie można przesadzić w drugą stronę, bo bardzo duża liczba prętów znów zamienia przekrój w kłopot wykonawczy. Dlatego dobry projekt to nie maksymalizacja stali, tylko znalezienie równowagi między ULS, SLS i wykonalnością.
Kiedy lepiej zmienić przekrój niż dokładać kolejne pręty
Jeśli w projekcie wychodzi bardzo ciężkie zbrojenie, ja najpierw pytam, czy można poprawić sam przekrój. W belce nad bramą garażową dodatkowe 5-10 cm wysokości potrafi zrobić większą różnicę niż kolejna warstwa prętów. Belka wyższa ma po prostu lepsze warunki pracy, a momenty wewnętrzne rozkładają się korzystniej.
Najczęstsze sensowne kierunki korekty wyglądają tak:
- zwiększenie wysokości belki, jeśli architektura na to pozwala;
- zmiana układu na więcej cieńszych prętów, gdy problemem jest upakowanie stali;
- zastosowanie rozwiązania ciągłego, jeśli podparcia i układ ścian pozwalają ograniczyć momenty;
- przejście na inny system nośny, na przykład belkę stalową lub układ mieszany, gdy betonowy detal robi się nienaturalnie ciężki.
W praktyce zwykle wygrywa nie ten wariant, który ma najwięcej stali, tylko ten, który daje najwięcej sztywności przy zachowaniu poprawnego wykonania. Jeśli projektant widzi, że przekrój trzeba „upychać”, to nie jest sygnał do siłowania się na budowie, tylko do przeliczenia i korekty rozwiązania. I właśnie przed betonowaniem warto wykonać ostatni, bardzo przyziemny przegląd detalu.
Co sprawdziłbym przed betonowaniem takiej belki
Zanim zamknę szalunek, sprawdzam kilka rzeczy bez żadnej pobłażliwości, bo właśnie tam najczęściej powstają błędy, których potem nie da się już naprawić. W przypadku długiego nadproża lista jest krótka, ale bezlitosna.
- Czy zachowana jest otulina betonu po obu stronach i od spodu.
- Czy odstępy między prętami spełniają warunek technologiczny, a nie tylko „jakoś się mieszczą”.
- Czy strzemiona nie kolidują z prętami głównymi i czy beton będzie miał gdzie wejść.
- Czy wibrator rzeczywiście dotrze do wszystkich stref bez blokady przez zbrojenie.
- Czy zakotwienie w podporach ma długość zgodną z projektem i nie zostało skrócone „na oko”.
- Czy każda zmiana względem projektu ma potwierdzenie projektanta, a nie tylko ustną akceptację na placu budowy.
Jeżeli po tej liście kosz nadal wygląda jak ciasna klatka z prętów, to dla mnie znak, że detal trzeba jeszcze raz przeliczyć albo przeprojektować. Przy nadprożu o rozpiętości 5 m nie ma sensu udawać, że problem rozwiąże się sam po zalaniu betonem. Najbezpieczniejsze rozwiązanie to takie, które da się poprawnie zaprojektować, zbroić i zabetonować bez walki z materiałem.
