Najważniejsze elementy, które trzeba wyłapać od razu
- Zbrojenie dolne pracuje przede wszystkim w przęśle, gdzie płyta ugina się pod obciążeniem.
- Zbrojenie górne wzmacnia strefy nad podporami, przy krawędziach i w miejscach ryzyka rys.
- Otulina betonowa nie jest detalem kosmetycznym, tylko ochroną stali przed korozją i ogniem.
- Wieniec stropowy usztywnia obwód budynku i porządkuje przekazywanie obciążeń.
- Rysunek zbrojeniowy zawsze czytam razem z legendą, skalą i opisem prętów, bo sama linia niczego jeszcze nie przesądza.
- Odbiór przed betonowaniem to moment, w którym najłatwiej uratować jakość całej konstrukcji.
Co pokazuje schemat zbrojenia stropu
Najkrócej mówiąc, schemat ma odpowiedzieć na trzy pytania: gdzie leży stal, jakiej jest średnicy i jak ma być rozmieszczona. To właśnie z rysunku odczytuje się kierunek układania prętów, rozstaw, miejsca zakładów, strefy zagęszczenia oraz dodatkowe wzmocnienia przy podporach, otworach i krawędziach.
W praktyce nie chodzi o samą informację „jest zbrojenie”, ale o to, czy płyta będzie miała ciągłość nośną w miejscach, w których beton sam sobie nie poradzi. Beton bardzo dobrze znosi ściskanie, ale słabo pracuje na rozciąganie. Stal przejmuje więc to, z czym beton radzi sobie gorzej, a projekt rozkłada to zadanie w konkretnych strefach stropu.
| Element na schemacie | Po co jest | Co sprawdzam na budowie |
|---|---|---|
| Zbrojenie dolne | Przenosi rozciąganie w przęśle | Średnicę, rozstaw, ciągłość i otulinę |
| Zbrojenie górne | Wzmacnia strefy nad podporami i ogranicza rysy | Długość wejścia w strefę podporową i poprawne podparcie dystansami |
| Zbrojenie rozdzielcze | Stabilizuje układ prętów i rozkłada naprężenia | Czy jest ułożone prostopadle do głównych prętów |
| Wieniec stropowy | Usztywnia obwód i spinają konstrukcję | Połączenie z prętami stropu i zbrojeniem naroży |
Ja patrzę na ten schemat jak na instrukcję pracy całej płyty, a nie tylko listę prętów. Gdy to zrozumiesz, dużo łatwiej przejść do samego rysunku technicznego, gdzie najwięcej osób popełnia kosztowne pomyłki.

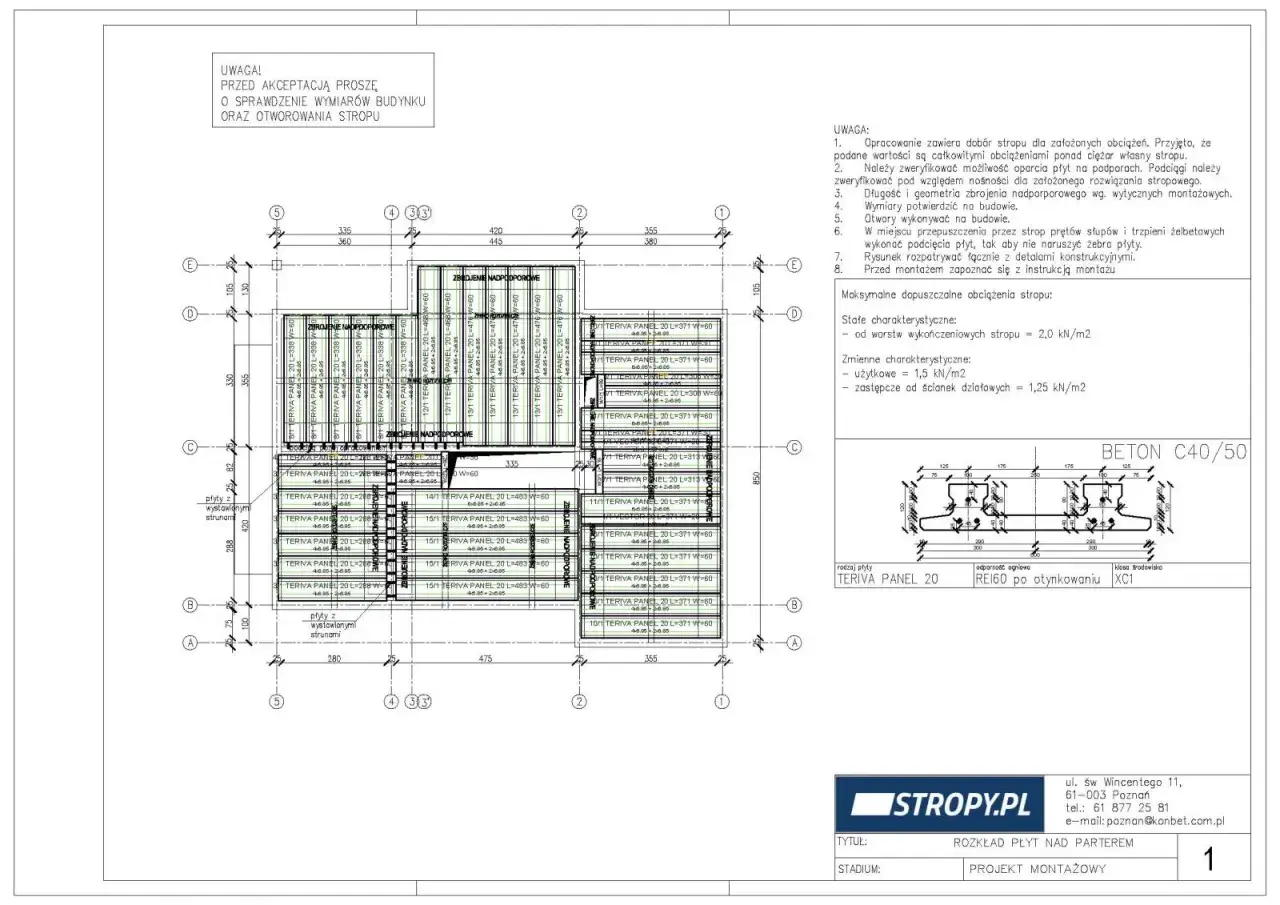

Jak czytać rysunek techniczny bez zgadywania
Rysunek zbrojeniowy nie jest ozdobą dokumentacji. To zestaw bardzo konkretnych informacji, które trzeba odczytać w odpowiedniej kolejności. Na wielu rysunkach pręty dolne pokazuje się linią ciągłą, a górne linią przerywaną, ale traktuję to jako konwencję rysunkową, a nie regułę absolutną. Zawsze liczy się legenda i opis projektu.
Najpierw sprawdzam oznaczenia średnic, potem rozstaw, a dopiero później długości prętów i miejsca zakotwienia. Zakotwienie oznacza wprowadzenie pręta w taką strefę, w której może bezpiecznie przekazać siły do betonu. Jeśli ten detal jest źle odczytany, nawet dobrze ułożona stal nie zadziała tak, jak przewidział projektant.
Ważne są też oznaczenia stref lokalnych: przy otworach, przy kominie, przy krawędziach, na wysunięciach płyty i nad podporami. To właśnie tam projekt często przewiduje dodatkowe pręty albo zagęszczenie siatki. Zewnętrznie to drobna korekta, ale konstrukcyjnie bywa decydująca.
- Legenda wyjaśnia symbole, typy prętów i ich numery.
- Skala pozwala zorientować się, czy rysunek pokazuje detal, czy cały strop.
- Opisy stref mówią, gdzie pręty mają być zagęszczone albo dodatkowo odgięte.
- Przekroje pokazują wysokość ułożenia stali względem otuliny i dystansów.
Jeśli rysunek jest nieczytelny, nie próbuję „dopiadać” go z pamięci. W konstrukcji żelbetowej zgadywanie jest po prostu złą metodą pracy. Kiedy już umiesz odczytać dokumentację, sensowniejsze staje się przejście do samego montażu.
Jak wygląda montaż zbrojenia stropu monolitycznego
W stropie monolitycznym kolejność prac ma znaczenie niemal tak samo duże jak sama średnica pręta. Najpierw musi być gotowy projekt i szalunek, dopiero później wchodzi stal. Ja zawsze powtarzam, że dobry montaż zaczyna się zanim ktoś w ogóle dotknie wiązałki.
- Przygotowuje się projekt wykonawczy i sprawdza wszystkie detale przy podporach, otworach i krawędziach.
- Pręty tnie się na właściwe długości, a odgięcia wykonuje zgodnie z dokumentacją, nie „na oko”.
- Układa się warstwę dolną, zachowując rozstaw i kierunek wskazany przez projektanta.
- Dodaje się dystanse, żeby stal nie leżała na deskowaniu i miała wymaganą otulinę.
- Mocuje się warstwę górną, zbrojenie podporowe i wszystkie wzmocnienia lokalne.
- Całość wiąże się drutem wiązałkowym albo odpowiednimi klipsami, tak aby pręty nie przesunęły się przy betonowaniu.
W tym etapie najłatwiej zbagatelizować otulinę. A to błąd. Stal bez odpowiedniej warstwy betonu z każdej strony szybciej koroduje, gorzej współpracuje z betonem i traci ochronę ogniową. W praktyce niewielkie przesunięcie na dystansach potrafi zrobić większą różnicę niż „ładnie wyglądająca” siatka.
To właśnie dlatego montaż zbrojenia nie powinien kończyć się na samym rozłożeniu prętów. Następny krok to wybór odpowiedniego układu dla konkretnego typu stropu, bo monolit i strop gęstożebrowy nie pracują identycznie.
Monolityczny i gęstożebrowy strop wymagają innego układu stali

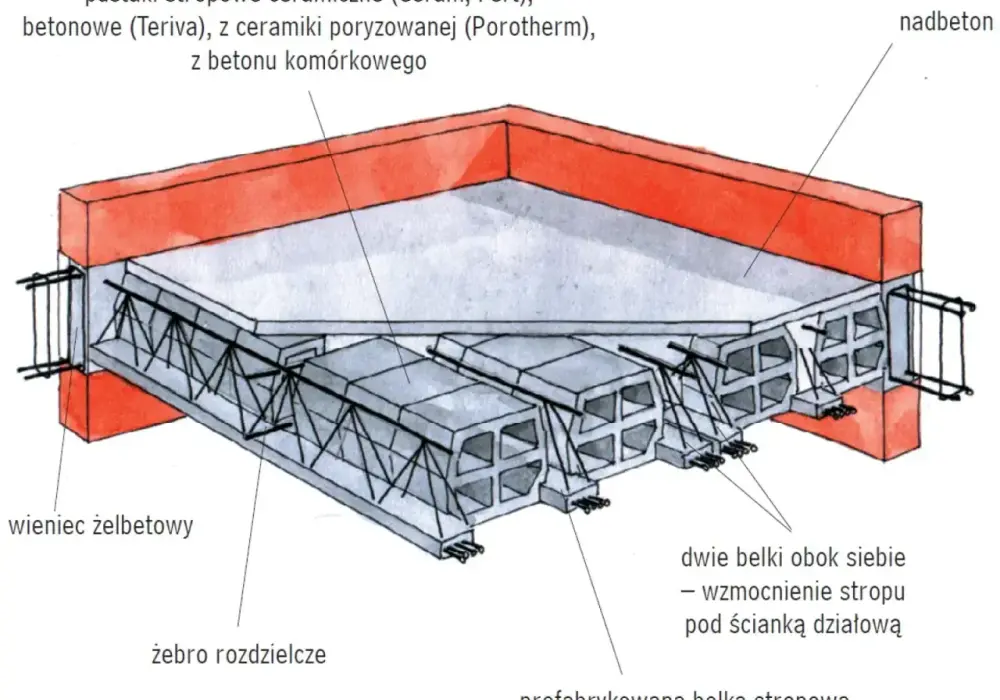

Ten sam schemat nie pasuje do każdej konstrukcji. W stropie monolitycznym zbrojenie układa się w płycie, zwykle w dwóch kierunkach, a przy większych rozpiętościach dochodzą dodatkowe pasma nad podporami. W stropie gęstożebrowym stal koncentruje się głównie w żebrach, bo to one przejmują zasadniczą pracę konstrukcyjną.
| Cecha | Strop monolityczny | Strop gęstożebrowy |
|---|---|---|
| Układ nośny | Płyta żelbetowa pracująca często krzyżowo | Żebra nośne z wypełnieniem między nimi |
| Główne zbrojenie | W dwóch kierunkach, z pasmami dodatkowymi nad podporami | W dolnej części żeber, z uzupełnieniem w nadbetonie |
| Wrażliwe miejsca | Naroża, otwory, krawędzie, podpory | Oparcia żeber, wieńce, miejsca przerwania układu |
| Co najłatwiej zepsuć | Otulinę, zakłady i ciągłość warstw | Położenie prętów w żebrach i poprawne oparcie elementów |
W monolicie bardzo ważne jest zbrojenie krzyżowe, bo płyta potrafi pracować w obu kierunkach. W gęstożebrowym kluczowe są żebra i ich dolna strefa rozciągana. W obu przypadkach wieniec stropowy pozostaje elementem, którego nie wolno traktować jako dodatku „na końcu”, bo on porządkuje pracę całego obwodu.
To prowadzi do najpraktyczniejszego pytania: jak dobrać średnicę, rozstaw i otulinę tak, żeby nie rozmijać się z projektem i jednocześnie rozumieć, skąd biorą się te wartości.
Jak dobrać średnicę, rozstaw i otulinę
Dobór stali nie wynika z przyzwyczajenia ekipy, tylko z obciążeń, rozpiętości i grubości stropu. Inaczej zachowuje się płyta o małej rozpiętości w domu jednorodzinnym, a inaczej strop nad większą przestrzenią lub nad otworem technologicznym. Projektant bierze pod uwagę także układ ścian, podpór i ewentualne obciążenia użytkowe.
Jak podaje Murator, w domach jednorodzinnych często spotyka się pręty o średnicy 12-14 mm oraz układ kraty 12 x 12 cm albo 15 x 15 cm. Traktuję to jednak wyłącznie jako typową praktykę, a nie uniwersalną receptę. Ostateczna decyzja zawsze należy do projektu statycznego.
Warto pilnować także otuliny. W praktyce często mówi się o około 2 cm, ale znów: to zależy od projektu, środowiska pracy elementu i wymagań konkretnej konstrukcji. Za mała otulina zwiększa ryzyko korozji, za duża może osłabić współpracę stali z betonem, jeśli układ został policzony inaczej.
| Co wpływa na dobór stali | Dlaczego ma znaczenie | Co z tego wynika na budowie |
|---|---|---|
| Rozpiętość stropu | Im większa, tym większe ugięcia i siły wewnętrzne | Często potrzeba większej średnicy albo dodatkowych pasm zbrojenia |
| Obciążenie użytkowe | Decyduje o wymaganej nośności | Nie wolno zamieniać prętów bez akceptacji projektanta |
| Grubość płyty | Wpływa na sztywność i możliwość ułożenia dwóch warstw stali | W ciasnych przekrojach łatwo o błędy w otulinie |
| Otwory i krawędzie | Tworzą lokalne osłabienia | Potrzebne są dodatki zbrojeniowe i kontrola zakotwień |
Im dłużej pracuję z dokumentacją, tym mocniej widzę jedną rzecz: najwięcej problemów nie robi sam wybór średnicy, tylko późniejsze „drobne korekty” na budowie. A to już prowadzi wprost do błędów, które warto znać zanim pojawi się gruszka z betonem.
Najczęstsze błędy, które wychodzą dopiero po zalaniu
W zbrojeniu stropu błędy rzadko wyglądają groźnie w momencie popełnienia. Kłopot zaczyna się później, kiedy pojawiają się rysy, ugięcia albo niezgodność z projektem. Właśnie dlatego wolę wyłapywać je na etapie montażu niż tłumaczyć po fakcie, skąd wzięły się pęknięcia.
- Brak dystansów i leżenie stali bezpośrednio na szalunku.
- Zmiana średnicy prętów bez potwierdzenia projektanta.
- Skracanie zakładów albo łączenie prętów tam, gdzie nie powinno ich być.
- Pomijanie zbrojenia górnego nad podporami i przy krawędziach.
- Zbyt luźne wiązanie, przez które stal przesuwa się przy betonowaniu.
- Brak wzmocnień przy otworach, kominach i wysunięciach płyty.
Jednym z najbardziej kosztownych błędów jest traktowanie wieńca stropowego jako osobnego, „dodatkowego” elementu. W praktyce to część całego schematu nośnego. Jeśli wieniec, naroża albo strefy przy podporach są wykonane niedbale, strop może pracować inaczej niż przewidział projekt, nawet jeśli reszta układu wygląda poprawnie.
Na budowie często widzę też jeszcze jedną pokusę: „jakoś to będzie, przecież beton wszystko przykryje”. Nie przykryje problemu konstrukcyjnego, tylko go zamknie wewnątrz. Dlatego ostatnia kontrola przed betonowaniem jest równie ważna jak sam montaż.
Ostatnia kontrola przed betonowaniem oszczędza najwięcej poprawek
Przed zalaniem stropu robię prostą, ale bardzo rygorystyczną kontrolę. To nie jest formalność, tylko ostatni moment na wychwycenie rzeczy, które po betonowaniu staną się bardzo drogie albo niemożliwe do poprawienia.
- Sprawdzam zgodność średnic, rozstawów i długości prętów z projektem.
- Kontroluję, czy otulina jest zachowana na całej powierzchni i przy krawędziach.
- Patrzę, czy zbrojenie górne naprawdę leży tam, gdzie powinno, a nie tylko „gdzieś wyżej”.
- Weryfikuję dodatkowe pręty przy otworach, podporach, narożnikach i wieńcu.
- Oceniam stabilność całej klatki zbrojeniowej, zanim pojawi się beton i wibracja.
- Upewniam się, że nie ma brudów, lodu, luźnych kawałków drewna ani wody stojącej w szalunku.
Jeżeli cokolwiek nie zgadza się z dokumentacją, zatrzymuję betonowanie do czasu wyjaśnienia. To nie jest przesada, tylko rozsądna praktyka. W konstrukcjach żelbetowych najdrożej kosztuje nie sam błąd, ale jego zignorowanie. Dlatego najlepszy schemat zbrojenia to taki, który nie tylko dobrze wygląda na rysunku, ale też da się poprawnie wykonać, odebrać i zabetonować bez improwizacji.
