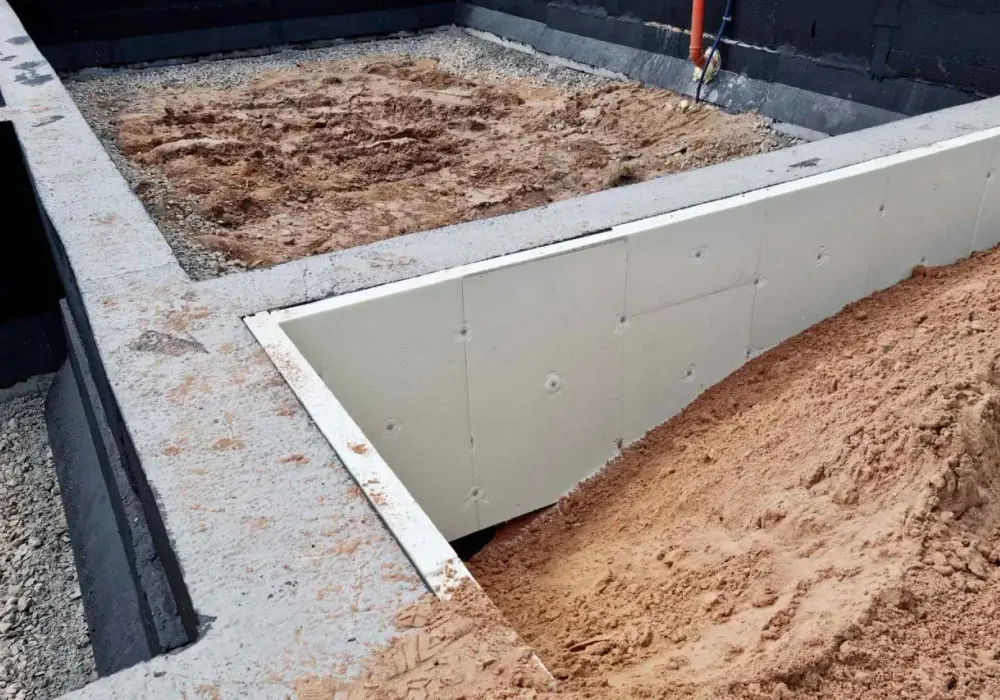

Fundament punktowy - Jak uniknąć kosztownych błędów?

Fundament punktowy pod słupem lub filarem ma jedno zadanie: bezpiecznie rozłożyć obciążenie na grunt tak, żeby konstrukcja nie pracowała nierówno. Taki element, czyli stopa fundamentowa, jest prostszy niż płyta, ale wymaga precyzji w projekcie, badaniu podłoża i zbrojeniu. Poniżej wyjaśniam, kiedy ma sens, jak działa, z czego się go robi i gdzie najłatwiej popełnić kosztowny błąd.

Kiedy taki fundament ma sens

Ja zaczynam od pytania nie o beton, tylko o układ sił. Jeśli konstrukcja opiera się na słupach, filarach albo punktowych podporach, ten rodzaj posadowienia bywa najbardziej logiczny: zamiast rozciągać fundament pod całym obrysem, przenosisz obciążenie dokładnie tam, gdzie ono powstaje. Dlatego spotyka się go pod halami stalowymi, wiatami, zadaszeniami, kominami, słupami tarasowymi czy konstrukcjami technicznymi.

To rozwiązanie ma sens wtedy, gdy grunt w miejscu posadowienia ma wystarczającą nośność, a obciążenie nie jest rozłożone liniowo na całą ścianę. W praktyce liczy się nie tylko ciężar własny obiektu, ale też wiatr, śnieg, momenty od pracy ramy oraz ewentualne obciążenia od urządzeń. Jeśli projektant widzi, że siła schodzi w jeden punkt, fundament punktowy jest naturalnym wyborem. Gdy obciążenie jest długie i równomierne, lepiej działa ława. Gdy grunt jest słabszy lub bardziej niejednorodny, często wygrywa płyta.

Jak przenosi obciążenia i dlaczego detale zbrojenia są tak ważne

Na rysunku wszystko wygląda prosto, ale w gruncie sytuacja jest bardziej bezlitosna. Słup wciska siłę w niewielki obszar, a stopa rozkłada ją na większą powierzchnię. Dzięki temu naprężenie przekazywane na podłoże nie przekracza nośności gruntu, a cała konstrukcja nie osiada zbyt mocno ani nierówno.

Obciążenie osiowe

Najprostszy przypadek to siła działająca centralnie. Wtedy nacisk pod podstawą jest najbardziej równomierny i projekt jest zwykle najłatwiejszy do opanowania. To właśnie ten wariant najbardziej lubią konstrukcje powtarzalne, bo fundament pracuje przewidywalnie.

Obciążenie mimośrodowe

Jeśli słup nie stoi idealnie w osi albo dochodzi moment od wiatru czy pracy ramy, nacisk przestaje być równy. Jedna część podstawy dostaje większe obciążenie, druga mniejsze. W skrajnym przypadku fragment fundamentu może nawet odrywać się od gruntu, dlatego przy takich układach liczy się nie tylko rozmiar, ale też zbrojenie i połączenie ze słupem.

Przeczytaj również: Zbrojenie cena robocizny - poznaj aktualne stawki i różnice regionalne

Przebicie i osiadanie

W praktyce sprawdza się jeszcze dwa zjawiska. Przebicie to lokalne zniszczenie betonu wokół słupa pod wpływem dużej koncentracji sił. Osiadanie oznacza z kolei stopniowe zagłębianie się fundamentu w grunt. Jeśli jest za duże albo nierówne, z czasem pojawiają się rysy, przekoszenia i problemy z pracą całej konstrukcji.

Dlatego nie traktuję wymiarów jako jedynego kryterium. Równie ważne są: klasa betonu, układ prętów, otulina, jakość podłoża i to, czy dno wykopu jest czyste oraz stabilne. Od tego właśnie zależy, czy fundament będzie pracował spokojnie, czy zacznie oddawać problemy po pierwszej zimie. Z tego powodu warto zobaczyć, jakie warianty stosuje się w praktyce.

Jakie warianty spotyka się na budowie

W rozmowach o fundamentach często pada pytanie: „czy to ma być monolit, czy prefabrykat?”. Odpowiedź zależy od projektu, tempa prac i powtarzalności obiektu. Dla mnie najważniejsze nie są nazwy, tylko to, czy dany wariant pasuje do układu konstrukcyjnego.

• Monolityczne żelbetowe - wykonywane na miejscu budowy. Dają dużą swobodę dopasowania wymiarów i zbrojenia, dlatego dobrze sprawdzają się przy nietypowych obciążeniach.
• Prefabrykowane - przyspieszają montaż i są wygodne przy obiektach powtarzalnych. To sensowny wybór, gdy liczy się termin i seryjność.
• Kielichowe - mają gniazdo, w które osadza się słup. Ułatwiają montaż konstrukcji stalowej lub żelbetowej i porządkują połączenie słup-fundament.
• Prostokątne lub kwadratowe - najczęstsze, bo łatwe w obliczeniu i wykonaniu.
• Trapezowe lub schodkowe - pojawiają się wtedy, gdy trzeba lepiej rozłożyć nacisk albo dopasować fundament do warunków gruntowych i geometrii obiektu.

W typowych projektach wysokość takiego elementu często mieści się w okolicach 40-60 cm, ale traktuję to tylko jako punkt odniesienia, nie normę do przepisania do każdego budynku. Ostateczny wymiar zawsze wynika z obliczeń, a nie z przyzwyczajenia ekipy. Przy większych siłach albo słabszym podłożu fundament rośnie szybciej, niż inwestor zwykle zakłada na początku.

Jeśli interesuje Cię praktyka wykonawcza, za chwilę przechodzę do tego, co trzeba zrobić na budowie, żeby projekt nie rozjechał się z rzeczywistością.

Jak wygląda poprawne wykonanie krok po kroku

Najwięcej błędów nie rodzi się na etapie obliczeń, tylko na budowie. Ja zawsze pilnuję kolejności: najpierw geotechnika i projekt, potem wykop, dopiero później zbrojenie i betonowanie. Odwrócenie tej logiki kończy się poprawkami, a poprawki pod ziemią są jedną z najmniej przyjemnych rzeczy w całej inwestycji.

1. Sprawdzenie gruntu - bez rozpoznania podłoża nie wiadomo, czy fundament pracuje na piasku, glinie, nasypie czy gruncie nawodnionym. To punkt wyjścia do wszystkiego.
2. Wytyczenie osi i wykop - słup musi trafić w oś, a dno wykopu powinno być równe i nienaruszone. Jeśli grunt się rozluźnił, trzeba go usuwać, a nie „dociskać betonem”.
3. Posadowienie poniżej przemarzania - w Polsce zwykle mówimy o strefie 0,8-1,4 m, zależnie od regionu. Na gruntach wysadzinowych to szczególnie ważne, bo mróz potrafi podnieść fundament skuteczniej niż większość błędów projektowych.
4. Warstwa podkładowa - w wielu projektach stosuje się chudy beton o grubości około 10 cm. Taki podkład stabilizuje dno, ułatwia montaż zbrojenia i chroni je przed zabrudzeniem gruntem.

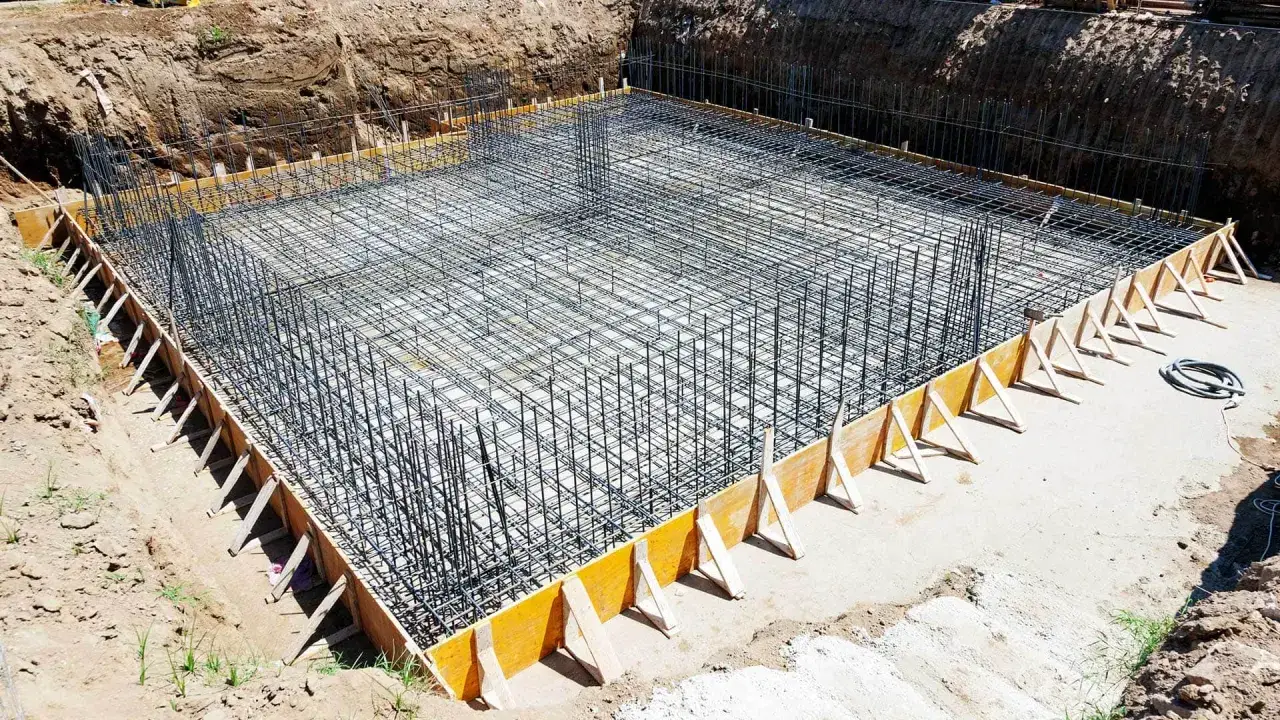

5. Zbrojenie i kotwy - pręty muszą być ułożone zgodnie z rysunkiem, a otulina betonu zachowana tak, aby stal była chroniona przed wilgocią i korozją. Przy słupach stalowych kluczowe są też kotwy i ich dokładne ustawienie.
6. Betonowanie i pielęgnacja - mieszanka musi wypełnić całą objętość bez pustek i bez przerw, które osłabiają element. Po wylaniu fundament nie powinien być od razu przeciążany, bo beton potrzebuje czasu na związanie i uzyskanie wytrzymałości.

W praktyce warto też kontrolować poziom wody gruntowej i stan dna wykopu. Jeśli pod spodem stoi woda albo pojawiła się błotnista warstwa, samo „dosypanie czegoś mocniejszego” nie rozwiązuje problemu. Czasem lepiej przerwać roboty, odwodnić teren albo zmienić sposób posadowienia, niż udawać, że wszystko da się przykryć betonem.

Po wykonaniu przychodzi jeszcze jedna ważna decyzja: czy to na pewno najlepszy typ fundamentu dla danego obiektu. Tu dobrze działa zwykłe porównanie.

Gdzie wypada lepiej niż ława, a gdzie ustępuje płycie

Nie lubię traktować fundamentów jak listy „najlepszy” i „najgorszy”. Każdy z nich rozwiązuje inny problem. Fundament punktowy wygrywa tam, gdzie obciążenie jest skupione, a grunt przewidywalny. Ława jest sensowna pod ściany nośne, a płyta staje się mocną odpowiedzią na słabsze lub bardziej niejednorodne podłoże.

Ta tabela dobrze pokazuje, dlaczego nie wybieram fundamentu „z przyzwyczajenia”. Jeśli obiekt pracuje na słupach, a grunt jest nośny, ten wariant bywa najrozsądniejszy. Jeśli jednak podłoże jest kapryśne, lepszy może być większy rozkład nacisków albo inny układ fundamentów. To właśnie na tym etapie najłatwiej oszczędzić pieniądze bez psucia bezpieczeństwa.

Ale nawet dobry wybór można zepsuć na budowie, więc warto znać typowe błędy.

Najczęstsze błędy, które wychodzą dopiero po zasypaniu wykopu

Najgorsze w tych błędach jest to, że często nie widać ich od razu. Fundament wygląda dobrze po betonowaniu, a problem pojawia się dopiero po sezonie grzewczym, pierwszym śniegu albo po montażu konstrukcji. Właśnie dlatego wolę wyłapać je wcześniej, zanim ruszy zasypywanie.

• Pominięcie badań gruntu - bez nich cały projekt opiera się na założeniach, a nie na faktach.
• Zbyt mała podstawa - oszczędność betonu bywa pozorna, bo później pojawia się nadmierne osiadanie albo konieczność wzmocnienia.
• Źle ustawione kotwy lub słup - kilka milimetrów różnicy przy montażu potrafi skomplikować dalsze roboty bardziej, niż inwestor się spodziewa.
• Zła otulina i niechlujne zbrojenie - stal zaczyna pracować w niekorzystnych warunkach, a trwałość spada szybciej, niż pokazuje świeży beton.
• Zbyt płytkie posadowienie - jeśli spód fundamentu trafia w strefę przemarzania, mróz potrafi wykonać część roboty za wykonawcę.
• Zmiany wprowadzane „na placu” bez konstruktora - skrócenie, poszerzenie albo przesunięcie elementu może zmienić cały rozkład sił.

Jeśli chcesz, żeby fundament naprawdę działał, nie wystarczy, że „wygląda solidnie”. Musi też być zgodny z projektem, z gruntem i z rzeczywistym sposobem obciążenia konstrukcji. Tu nie ma miejsca na intuicję ekipy ani na poprawki robione z rozpędu.

Co sprawdzić, zanim zamkniesz projekt i zamówisz beton

Gdy miałbym zostawić tylko kilka rzeczy do kontroli, byłyby to te poniżej. To one najczęściej rozdzielają fundamenty poprawne od takich, które działają tylko do pierwszego poważnego obciążenia.

• Czy jest aktualne badanie gruntu i czy projektant pracuje na realnych danych, a nie na domysłach.
• Czy oś słupa, kotwy i zbrojenie są pokazane jednoznacznie na rysunku wykonawczym.
• Czy spód fundamentu jest posadowiony poniżej strefy przemarzania dla danej lokalizacji.
• Czy przewidziano poprawną otulinę, pielęgnację betonu i brak „napraw na placu budowy” bez akceptacji konstruktora.
• Czy przy obciążeniach mimośrodowych uwzględniono momenty, a nie tylko sam ciężar pionowy.

Jeżeli na którymś z tych punktów odpowiedź brzmi „nie wiem”, to znak, że warto wrócić do projektu, zanim pojawi się sprzęt i beton. W fundamentach najdrożej wychodzi nie materiał, tylko poprawianie błędów ukrytych pod ziemią. I właśnie dlatego ten z pozoru prosty element wymaga takiej samej uwagi jak najbardziej widoczna część budynku.
