W budownictwie to właśnie mapa zasadnicza najczęściej porządkuje rozmowę o działce, zanim pojawi się pierwszy szkic projektu. Pokazuje granice, budynki, sieci uzbrojenia i inne elementy terenu, więc pomaga ocenić ryzyka, ograniczenia i sens planowanej inwestycji. W tym artykule wyjaśniam, co dokładnie z niej odczytasz, kiedy jest potrzebna i jak korzystać z niej tak, żeby nie podejmować decyzji na podstawie nieaktualnych danych.
Najważniejsze rzeczy, które warto wiedzieć przed rozpoczęciem inwestycji
- To wielkoskalowe opracowanie łączy dane o działkach, budynkach i uzbrojeniu terenu, więc jest dobrym punktem wyjścia do analizy działki.
- Najczęściej pracuje się na skalach 1:500 lub 1:1000, a dla większych obszarów spotyka się też 1:2000 i 1:5000.
- W budownictwie przydaje się przed projektem, przy ocenie kolizji z sieciami, przy zjeździe z drogi i przy weryfikacji uwarunkowań terenu.
- Materiał zamawia się w zasobie powiatowym, a dostępna bywa wersja cyfrowa albo analogowa.
- Podgląd mapy nie zastępuje wizji lokalnej ani pomiaru geodezyjnego, jeśli teren ma wejść do projektu.
Co właściwie pokazuje i po co powstała
Geoportal opisuje to opracowanie jako wielkoskalową bazę, w której łączą się dane o osnowie geodezyjnej, działkach ewidencyjnych, budynkach, sieciach uzbrojenia terenu, budowlach i innych obiektach topograficznych. W praktyce oznacza to jedno: nie jest to tylko „ładny podkład”, ale techniczny obraz terenu, na którym projektant i geodeta mogą oprzeć dalsze decyzje.
Ja patrzę na ten materiał jak na pierwszy filtr rzeczywistości. Jeśli na wstępie widać kolizję z siecią, niejasny przebieg granicy albo nietypowy układ zabudowy, wiadomo już, że projekt trzeba będzie prowadzić ostrożniej. Dobrze przygotowane opracowanie potrafi oszczędzić kilka iteracji zmian, a czasem także poważnych kosztów w robocie ziemnej.
W praktyce spotyka się skale 1:500, 1:1000, 1:2000 i 1:5000. Im większa gęstość zabudowy i im bardziej precyzyjny ma być projekt, tym częściej potrzebna jest większa skala, bo dopiero wtedy widać detale istotne dla fundamentów, przyłączy czy dojazdu. Przy pracy z dużym obszarem można spotkać też wersję analogową i cyfrową, ale przy inwestycjach budowlanych zdecydowanie wygodniejsza jest postać elektroniczna.
To właśnie z tego powodu w kolejnej części schodzę z definicji do praktyki i pokazuję, co realnie da się z takiego opracowania wyczytać na działce budowlanej.
Co można odczytać na działce budowlanej
Tu zaczyna się właściwa użyteczność. Przy analizie działki interesują mnie przede wszystkim trzy grupy informacji: granice i identyfikacja terenu, uzbrojenie oraz obiekty topograficzne, które mogą wpływać na projekt albo wykonanie robót.
Granice i identyfikacja działek

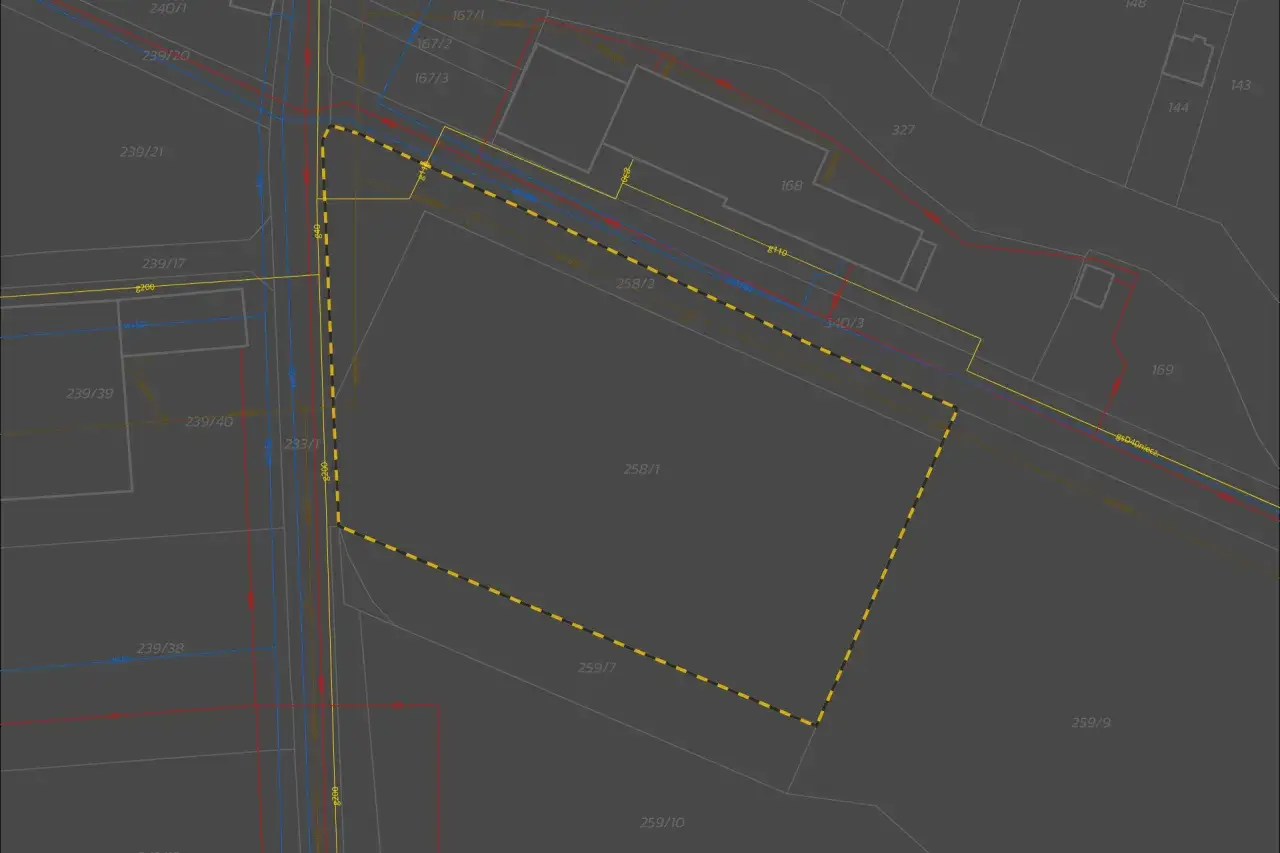

Na takim arkuszu sprawdza się przebieg granic ewidencyjnych, numery działek, układ sąsiedztwa i często także kontury użytków gruntowych. EGiB, czyli ewidencja gruntów i budynków, porządkuje podstawowe dane parcelowe, ale dopiero na tle szerszego opracowania widać, jak działka „leży” względem otoczenia. To szczególnie ważne przy małej parceli, gdzie każdy metr ma znaczenie przy usytuowaniu budynku, wjazdu albo ogrodzenia.
Sieci pod ziemią i nad terenem
Druga warstwa to uzbrojenie. GESUT, czyli baza sieci uzbrojenia terenu, obejmuje informacje o przewodach i urządzeniach wodociągowych, kanalizacyjnych, gazowych, energetycznych, telekomunikacyjnych i ciepłowniczych. W praktyce właśnie ta część bywa najcenniejsza dla inwestora, bo pokazuje, co może ograniczyć posadowienie budynku, wykop pod przyłącze albo przebieg utwardzeń.
W dużych skalach uzbrojenie czyta się najlepiej. Przy mniejszym powiększeniu łatwo je przeoczyć, dlatego nie warto oceniać terenu na podstawie przypadkowego, oddalonego podglądu. Jeśli interesuje cię konkretna kolizja, trzeba pracować na odpowiednim zoomie i w razie potrzeby zweryfikować dane w terenie.
Budynki, drogi i obiekty terenowe
Trzecia grupa to wszystko, co buduje kontekst działki: obrysy budynków, drogi, zjazdy, ogrodzenia, rowy, skarpy, drzewa, studzienki, lampy czy inne elementy zagospodarowania. BDOT500, czyli baza obiektów topograficznych na poziomie szczegółowym, porządkuje te dane razem z ewidencją i uzbrojeniem. Właśnie dlatego to opracowanie dobrze sprawdza się przy projektach, w których liczy się nie tylko sam budynek, ale też otoczenie i dostęp do infrastruktury.
Jeżeli czegoś nie widzisz, nie zakładaj od razu, że tego nie ma. Czasem winna jest skala, czasem stopień generalizacji, a czasem zwyczajnie data aktualizacji. I to prowadzi do pytania ważniejszego z punktu widzenia budowy: kiedy ten materiał naprawdę oszczędza pieniądze i czas.
Dlaczego w budownictwie oszczędza najwięcej błędów
Ja patrzę na to opracowanie jak na pierwszą warstwę decyzji inwestycyjnej. Jeśli już na tym etapie widać kolizję z siecią, problem z dojazdem albo niejasne granice, wiadomo, że projekt będzie trzeba dopasować do realiów, a nie do życzeniowego wariantu.
- Przed zakupem działki - pomaga szybko ocenić, czy teren nie kryje drogich niespodzianek, takich jak gęste uzbrojenie, skomplikowany dojazd albo trudne ukształtowanie.
- Na etapie koncepcji - ułatwia ustawienie bryły, zjazdu, tarasu, przyłączy i stref technicznych bez wchodzenia w oczywiste kolizje.
- Przy projekcie zagospodarowania - stanowi bazę do dalszej pracy geodety i projektanta, zwłaszcza gdy trzeba precyzyjnie odnieść obiekt do granic i infrastruktury.
- W robotach ziemnych - pozwala ograniczyć ryzyko niespodzianek pod powierzchnią, które potrafią zatrzymać budowę na długo.
W praktyce największą różnicę robi nie sama obecność mapy, ale to, czy ktoś umie wyciągnąć z niej właściwe wnioski. Przy małym domu jednorodzinnym może chodzić o kilka pozornie drobnych decyzji, które później decydują o komforcie całej inwestycji. Przy hali, przebudowie sieci albo inwestycji liniowej skala problemu rośnie bardzo szybko.
Zanim jednak zacznie się zamawiać materiały, dobrze rozdzielić pojęcia, bo w obiegu funkcjonuje kilka map, które laik łatwo wrzuca do jednego worka.
Czym różni się od mapy ewidencyjnej i mapy do celów projektowych
To rozróżnienie ma praktyczne znaczenie, bo od niego zależy, czy zamawiasz właściwy dokument do danego etapu inwestycji. Najkrócej mówiąc: jedna mapa porządkuje parcelę, druga pokazuje szerszy kontekst terenu, a trzecia jest już opracowaniem przygotowanym pod konkretny projekt.
| Dokument | Co pokazuje | Kiedy jest najbardziej przydatny | Praktyczna uwaga |
|---|---|---|---|
| mapa zasadnicza | Granice działek, budynki, uzbrojenie, obiekty topograficzne i inne dane referencyjne | Analiza działki, projektowanie, sprawdzanie kolizji, wstępna ocena terenu | Jest najszerszym i najbardziej technicznym podkładem z tej trójki |
| Mapa ewidencyjna | Przede wszystkim działki, ich oznaczenia i układ ewidencyjny | Sprawy parcelowe, identyfikacja nieruchomości, podstawowe dane administracyjne | Jest prostsza i mniej szczegółowa, więc nie zastępuje analizy infrastruktury |
| Mapa do celów projektowych | Podkład uzupełniony i przygotowany przez geodetę dla konkretnej inwestycji | Projekt zagospodarowania działki lub terenu | To nie jest surowy wydruk z zasobu, tylko opracowanie robocze pod projekt |
Najprościej ujmując: mapa ewidencyjna odpowiada na pytanie „czyje i gdzie”, zasadnicze opracowanie pokazuje też „co jeszcze stoi i biegnie w terenie”, a projektowa pomaga już zamienić tę wiedzę w konkretny projekt. Ta różnica jest szczególnie ważna wtedy, gdy ktoś chce oszczędzić na etapie przygotowania i później traci znacznie więcej na poprawkach.
Skoro wiadomo już, czym te materiały się różnią, pora przejść do praktyki urzędowej i zobaczyć, jak je zdobyć oraz kiedy trzeba je odświeżyć.
Jak zamówić materiał i kiedy poprosić o aktualizację
Gov.pl prowadzi ścieżkę uzyskania materiałów geodezyjnych i kartograficznych z zasobu centralnego, wojewódzkiego i powiatowego, ale w przypadku działki budowlanej najczęściej chodzi o zasób powiatowy. W praktyce materiał dostaniesz w postaci elektronicznej albo analogowej, zależnie od tego, co prowadzi dany powiat i czego potrzebujesz do inwestycji.
Gdzie złożyć wniosek
- Ustal właściwy powiat i zakres obszaru, który ma obejmować zamówienie.
- Złóż wniosek w starostwie, w PODGiK, przez ePUAP albo przez portal PZGiK, jeśli dana jednostka udostępnia taką ścieżkę.
- Wskaż format materiału, którego potrzebujesz: kopia elektroniczna, wydruk albo inna postać udostępnienia.
- Sprawdź, czy opracowanie ma służyć tylko do orientacji, czy ma wejść do dokumentacji projektowej.
Przeczytaj również: Zbrojenie górne stropu: Kluczowe informacje o jego zastosowaniu i znaczeniu
Kiedy warto zlecić aktualizację
Jeżeli teren był już częściowo zabudowany, zmieniał się układ sieci albo dokument ma wejść do projektu, sama kopia z zasobu może być za mało precyzyjna. Wtedy geodeta aktualizuje podkład, uzupełnia brakujące elementy i porządkuje dane pod konkretną inwestycję. W praktyce to właśnie ten etap oddziela materiał „do obejrzenia” od materiału „do pracy”.
Koszt zależy od powiatu, formatu i liczby arkuszy, więc nie ma jednego uniwersalnego cennika. Dobrą zasadą jest zamawianie materiału z wyprzedzeniem, bo choć niektóre sprawy załatwia się szybko, przy większym zakresie lub brakach w zasobie przygotowanie może potrwać dłużej. Warto też pamiętać, że wygodny podgląd online nie zawsze zastępuje urzędowy materiał potrzebny do formalnego projektu.
Po uporządkowaniu drogi formalnej zostaje jeszcze jeden temat, który w praktyce decyduje o jakości decyzji: typowe błędy w czytaniu i używaniu tego opracowania.
Na co uważać, żeby nie oprzeć projektu na złych danych
Tu najczęściej nie zawodzi technika, tylko pośpiech. Z mojej perspektywy najbardziej kosztowne są pomyłki, które wynikają z założenia, że „skoro coś jest na mapie, to na pewno jest aktualne i kompletne”.
- Stary podkład - działka mogła się zmienić, doszły nowe przyłącza, przebudowano drogę albo pojawił się nowy obiekt.
- Zła skala - przy zbyt małym powiększeniu giną elementy ważne dla fundamentów, przyłączy i zjazdu.
- Mylenie podglądu z dokumentem - zrzut ekranu z mapy poglądowej nie jest tym samym co materiał wydany z zasobu.
- Brak wizji lokalnej - mapa nie pokaże wszystkiego, co chwilowe, sezonowe albo właśnie zmieniane w terenie.
- Założenie, że granice są już „na pewno” rozstrzygnięte - przy sporach lub niejednoznacznych danych trzeba wrócić do dokumentów i pomiaru.
Przy trudniejszych inwestycjach najlepiej działa prosta kolejność: najpierw analiza dokumentu, potem weryfikacja w terenie, a dopiero potem decyzja projektowa. To nie jest nadmiar ostrożności, tylko normalna higiena pracy w budownictwie. Dzięki temu ogranicza się ryzyko sytuacji, w której projekt trzeba przerabiać po wejściu na plac budowy.
Co warto sprawdzić przed pierwszym ruchem koparki
Jeśli miałbym zostawić jedną praktyczną zasadę, powiedziałbym tak: nie opieraj decyzji inwestycyjnej na samym podglądzie, tylko na aktualnym materiale, wizji lokalnej i zdrowym porównaniu tego, co widać w dokumentach, z tym, co naprawdę jest na działce. To właśnie na tym etapie najłatwiej wychwycić kolizję z siecią, problem z dojazdem albo różnicę między planem a stanem faktycznym.
Dobra inwestycja budowlana zaczyna się od porządku w danych, a nie od betonu. Gdy opracowanie jest aktualne i dobrze przeczytane, projektant ma lepszy punkt startu, geodeta mniej rzeczy musi prostować, a inwestor unika kosztownych niespodzianek, które zwykle wychodzą dopiero wtedy, gdy poprawki są najdroższe.
Jeśli trzymasz się tej kolejności, dokument przestaje być formalnością, a staje się realnym narzędziem do bezpieczniejszego planowania budowy.
