W budownictwie każda podpora ma jedno zadanie: przejąć obciążenie i przekazać je dalej bez utraty stateczności. W tym artykule rozkładam temat na praktyczne części: czym taki element jest, jak działa w konstrukcji, jakie ma odmiany i kiedy trzeba go wzmacniać albo zastępować innym rozwiązaniem. To ważne, bo w praktyce nie chodzi tylko o słup pod stropem, ale o cały sposób prowadzenia sił przez obiekt.
Najważniejsze informacje w skrócie
- Element nośny ma prowadzić obciążenia do fundamentu, a nie tylko stać pod konstrukcją.
- W obliczeniach liczy się to, co układ blokuje: przesuw, obrót i moment.
- Na budowie spotkasz przede wszystkim słupy, filary, ściany oporowe i stemple montażowe.
- Tymczasowych podpór nie usuwa się przedwcześnie, zwłaszcza przy elementach betonowanych na mokro.
- Dobór zależy od obciążeń, rozpiętości, materiału, podłoża i sposobu użytkowania obiektu.
Jak działa element podpierający w konstrukcji
Patrzę na ten temat przez pryzmat drogi obciążeń. Ciężar z dachu, stropu, belki albo ściany nie znika; musi przejść przez kolejne elementy aż do fundamentu i gruntu. W miejscu oparcia pojawiają się reakcje, czyli siły, które odpowiadają na nacisk konstrukcji.
W statyce to właśnie układ podparcia decyduje, czy element może się przesuwać, obracać albo czy zostanie całkiem usztywniony. W płaszczyźnie mamy trzy stopnie swobody, więc różne schematy blokują je w innym zakresie. To nie jest teoria dla samej teorii: od tych założeń zależą ugięcia, momenty zginające i zachowanie całego układu pod obciążeniem.
Gdy podparcie jest dobrane źle, problem zwykle nie pojawia się od razu. Najpierw widać nadmierne ugięcie, później rysy albo skręcanie elementu, a dopiero na końcu utratę stateczności. Kiedy rozumie się tę drogę sił, łatwiej odróżnić same typy rozwiązań.
Najczęstsze rodzaje podpór w budownictwie
W praktyce rozróżniam dwa światy: obliczeniowy i wykonawczy. W pierwszym opisuję schemat pracy elementu, a w drugim patrzę na to, co faktycznie stoi na budowie i przejmuje ciężar w trakcie robót albo w gotowym obiekcie.
W obliczeniach statycznych
W schematach technicznych najważniejsze jest to, ile ruchu dopuszcza dany układ. Jedne rozwiązania blokują tylko jeden kierunek, inne dwa, a utwierdzenie nie pozwala także na obrót. W uproszczeniu oznacza to, że konstrukcja zachowuje się inaczej pod wpływem tego samego obciążenia.
| Układ | Co ogranicza | Gdzie bywa stosowany | Na co uważać |
|---|---|---|---|
| Przegubowo przesuwny | Przesuw w jednym kierunku | Belki, dźwigary, mosty | Pozwala konstrukcji pracować przy zmianach temperatury |
| Przegubowo nieprzesuwny | Przesunięcia w poziomie i pionie, ale dopuszcza obrót | Ramy, belki, elementy nośne w układach szkieletowych | Trzeba uwzględnić siły poziome |
| Utwierdzenie | Przesunięcia i obrót | Wsporniki, wysunięte elementy, osadzenia sztywne | Przenosi także momenty zginające |
| Układ sprężysty | Nie blokuje idealnie, tylko częściowo ugina się pod obciążeniem | Modele z podłożem, przekładkami elastomerowymi | Wymaga ostrożniejszego obliczania |
Ten podział pomaga mi przede wszystkim wtedy, gdy chcę zrozumieć, dlaczego jedna belka pracuje spokojnie, a inna zaczyna się niebezpiecznie odkształcać. Różnica nie tkwi wyłącznie w materiale, ale w tym, jak rozwiązany jest sam układ podparcia.
Przeczytaj również: Zbrojenie fundamentu - schemat, błędy, jak zrobić dobrze
Na budowie i podczas montażu

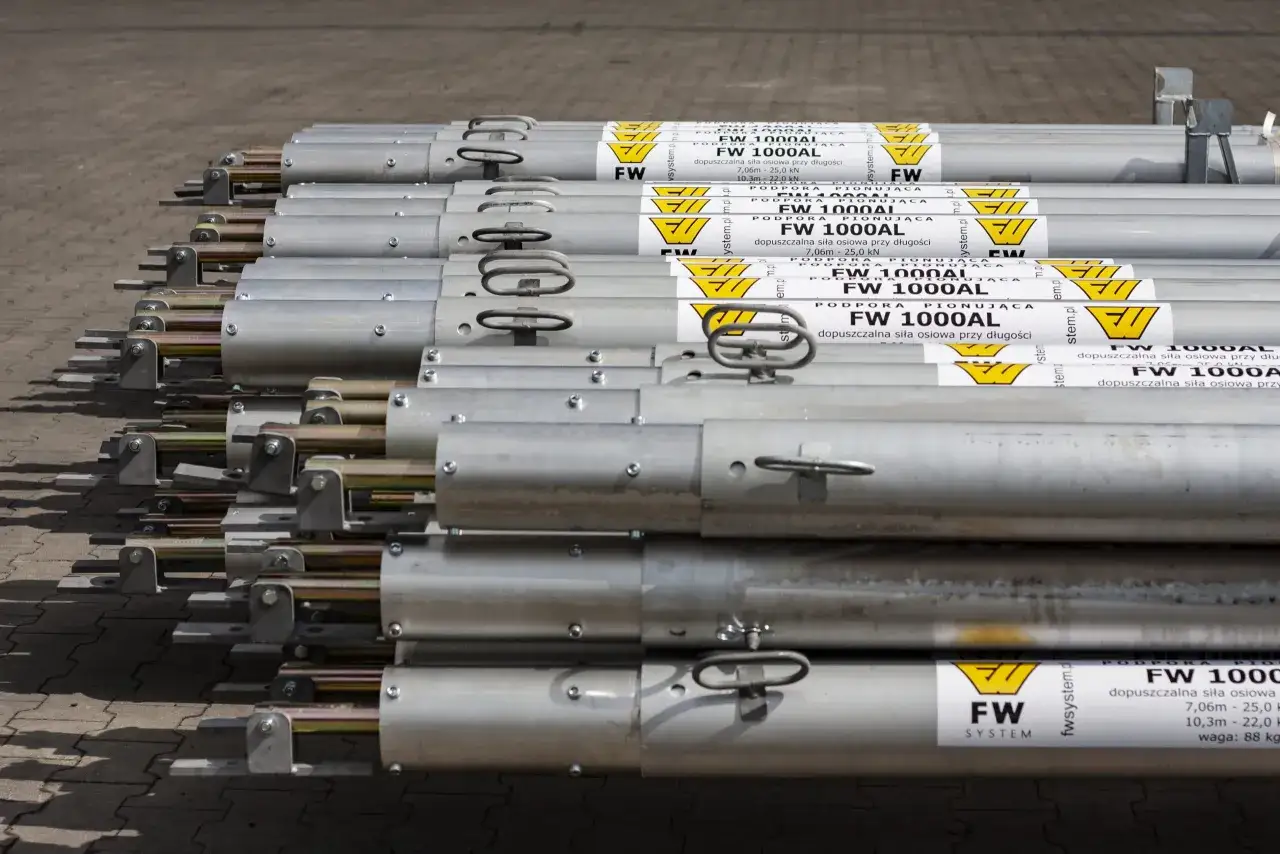

W realnym obiekcie najczęściej spotykam słupy, filary, ściany oporowe oraz systemy tymczasowe, takie jak stemple i rusztowania wsporcze. Filar jest zwykle masywniejszy i dobrze znosi duże naciski, słup bywa smuklejszy i wymaga kontroli pod kątem wyboczenia, a ściana oporowa nie tylko przenosi obciążenie, lecz także zatrzymuje grunt.
Przy robotach monolitycznych szczególne znaczenie mają podpory montażowe. To one przejmują ciężar świeżego betonu, deskowania albo nadproża do chwili, gdy konstrukcja osiągnie wymaganą wytrzymałość. W praktyce przy elementach betonowanych na mokro pełne rozszalowanie stropu robi się zwykle po około 28 dniach, ale dokładny termin zawsze zależy od projektu, temperatury i warunków dojrzewania materiału.
Ta różnica między układem obliczeniowym a wykonawczym jest bardzo ważna, bo ktoś może mieć poprawny model statyczny, a mimo to źle zorganizować sam montaż. A właśnie od tego przechodzę do doboru rozwiązania pod konkretne obciążenia.
Jak dobrać właściwe podparcie do obciążeń
Ja zawsze zaczynam od czterech pytań: co ma być przeniesione, dokąd ma trafić, jak długo ma pracować i czy element ma być tymczasowy, czy docelowy. Dopiero potem dobieram przekrój, materiał i sposób oparcia. Bez tego łatwo przewymiarować konstrukcję albo przeciwnie, zostawić ją bez wystarczającego zapasu.
- Określ rodzaj obciążeń. Inaczej projektuje się układ pod ciężar własny, inaczej pod obciążenie użytkowe, śnieg, wiatr, parcie gruntu czy drgania.
- Sprawdź rozpiętość i geometrię. Im większa odległość między punktami oparcia, tym większe znaczenie mają ugięcia i sztywność.
- Zweryfikuj materiał. Drewno, stal i żelbet pracują inaczej, a każdy z nich inaczej reaguje na ściskanie, zginanie i wilgoć.
- Ustal sposób pracy połączeń. Inaczej zachowuje się układ przegubowy, a inaczej sztywny.
- Sprawdź podłoże i zakotwienie. Nawet dobry element nie pomoże, jeśli stoi na słabym gruncie albo ma źle przygotowane oparcie.
Przy większych rozpiętościach często bardziej opłaca się dołożyć jeden słup albo dźwigar pośredni niż ratować sytuację samym zwiększaniem przekroju. Zyskujesz wtedy mniejsze zużycie materiału i prostsze obliczenia, ale oddajesz część otwartej przestrzeni, więc to zawsze jest kompromis między funkcją a ekonomią.
W halach, dachach wielonawowych czy stropach o dużym obciążeniu ta decyzja potrafi przesądzić o całej koncepcji obiektu. I właśnie tu najczęściej wychodzą na jaw błędy, o których mówi się dopiero wtedy, gdy konstrukcja zaczyna pracować nie tak, jak powinna.
Najczęstsze błędy przy projektowaniu i montażu
Najczęściej zawodzą nie same materiały, tylko detale wykonania. Z mojego punktu widzenia to właśnie detale rozstrzygają, czy układ będzie bezpieczny przez lata, czy zacznie sprawiać problemy już na etapie użytkowania.
- Za mała nośność lub zbyt smukły element. Taki układ może stracić stateczność przez wyboczenie, zanim osiągnie teoretyczną wytrzymałość materiału.
- Złe oparcie na słabym podłożu. Nawet świetnie zaprojektowany element nie zadziała poprawnie, jeśli grunt lub fundament nie przeniesie obciążenia.
- Pomijanie sił poziomych. Wiatr, parcie gruntu i obciążenia montażowe potrafią być równie ważne jak sam nacisk pionowy.
- Zdejmowanie stempli za wcześnie. Elementy betonowane na budowie potrzebują czasu; pełne rozszalowanie stropu robi się zwykle po około 28 dniach, nie według intuicji, tylko zgodnie z projektem i warunkami dojrzewania betonu.
- Brak kontroli geometrii. Krzywy słup, nierówne oparcie czy źle ustawione deskowanie potrafią zmienić sposób pracy całej konstrukcji.
- Mieszanie systemów bez sprawdzenia kompatybilności. To częste przy remontach i przebudowach, kiedy jeden element wspiera się na układzie, który nie był do tego przewidziany.
Jeśli miałbym wskazać jeden błąd szczególnie kosztowny, to jest nim mylenie „jeszcze stoi” z „już jest bezpieczne”. To właśnie wtedy pojawiają się rysy, nadmierne ugięcia albo utrata stateczności, których później nie da się naprawić samą kosmetyką. Z tego miejsca łatwo przejść do pytania, kiedy w ogóle trzeba dorobić dodatkowe podparcie lub sięgnąć po wzmocnienie.
Kiedy potrzebne jest dodatkowe podparcie lub wzmocnienie
Do dodatkowego podparcia podchodzę jako do narzędzia, a nie automatycznej poprawki. Najpierw trzeba ustalić, co dokładnie osłabia układ: nowy otwór, zmiana obciążenia, osiadanie gruntu, uszkodzenie materiału czy po prostu błędny wcześniejszy projekt.
- Po wykonaniu nowego otworu w ścianie nośnej.
- Przy zmianie funkcji pomieszczenia, gdy rośnie obciążenie stropu.
- Po zauważeniu rys ukośnych, nadmiernych ugięć, skrzypienia albo klinujących się drzwi i okien.
- Przy osiadaniu gruntu lub po naprawach uszkodzeń konstrukcji.
- Przed montażem ciężkich instalacji, maszyn albo składowaniem materiałów o dużej masie.
W takich sytuacjach nie dokładam materiału na ślepo. Najpierw sprawdzam, którędy naprawdę idą siły, bo czasem wystarczy jeden dodatkowy słup albo podciąg, a czasem trzeba zmienić cały schemat pracy elementu. W remontach i adaptacjach to zwykle najlepszy moment na ponowne obliczenie układu, zamiast doraźnego „podpierania” problemu.
To prowadzi do prostego wniosku: czasem lepiej dodać jedno sensowne wzmocnienie niż rozbudowywać cały układ bez jasnego celu.
Co w praktyce najbardziej zmienia trwałość konstrukcji
Jeżeli miałbym uprościć temat do jednego zdania, powiedziałbym tak: najlepszy efekt daje nie najmocniejszy element na papierze, tylko taki, który ma czytelną drogę obciążeń, dobre oparcie i właściwy czas pracy. W budownictwie to właśnie te trzy rzeczy najczęściej decydują o tym, czy konstrukcja jest przewidywalna, czy zaczyna sprawiać kłopoty.
- Najpierw trzeba znać obciążenia, potem dobierać przekrój i materiał.
- Układ powinien być prosty w montażu, ale nie uproszczony kosztem bezpieczeństwa.
- Elementy tymczasowe trzeba usuwać zgodnie z projektem, nie według intuicji.
- W istniejących budynkach lepiej reagować na pierwsze sygnały niż czekać na widoczne uszkodzenia.
Jeśli trzymasz się tej kolejności, podpory przestają być dodatkiem, a stają się fundamentem stabilnej konstrukcji. I właśnie tak zwykle pracują rozwiązania, które potem latami nie sprawiają kłopotów.
