W praktyce zbrojenie fundamentu trzeba traktować jako część całego układu nośnego, a nie jako dodatek wrzucany „na wszelki wypadek”. To właśnie układ stali decyduje, czy ława, stopa albo płyta będą pracowały bez rys i lokalnych osłabień, kiedy budynek zacznie przenosić realne obciążenia. W tym tekście pokazuję, jak wygląda poprawny schemat, czym różnią się najważniejsze rozwiązania i na co zwrócić uwagę przed betonowaniem.
Najważniejsze zasady, które warto zapamiętać od razu
- Fundament pracuje na ściskanie, ale stal przejmuje też zginanie i rozciąganie, więc oba materiały muszą działać razem.
- W typowej ławie fundamentowej często spotyka się 4 pręty podłużne o średnicy 12 lub 16 mm oraz strzemiona 6 mm co 20-30 cm.
- Otulina ma duże znaczenie dla trwałości: w ławach najczęściej przyjmuje się około 5 cm, ale ostatecznie decyduje projekt.
- Narożniki i miejsca łączenia ław wymagają dodatkowego dozbrojenia, bo tam pojawiają się największe naprężenia.
- Zbrojenie musi być czyste, stabilne i podparte dystansami, inaczej nawet dobry projekt traci sens na etapie wykonania.
Czym jest zbrojenie i dlaczego fundament bez niego bywa słabszy
Fundament pracuje głównie na ściskanie, ale w praktyce zawsze pojawiają się też siły zginające i rozciągające. Beton świetnie znosi ściskanie, natomiast stal przejmuje to, z czym sam beton radzi sobie gorzej. Dlatego w żelbecie najważniejsze jest połączenie obu materiałów, a nie sama ilość betonu.
W praktyce patrzę na trzy rzeczy: obciążenia budynku, rodzaj gruntu i geometrię elementu. Ten sam dom może dostać zupełnie inne zbrojenie na nośnym gruncie i na podłożu słabszym, a inaczej trzeba potraktować ławę, inaczej stopę pod słup i jeszcze inaczej płytę fundamentową. Sama stal nie naprawi błędnie dobranego posadowienia, dlatego projekt konstrukcyjny ma tu pierwszeństwo.
To ważne także dlatego, że fundament pracuje latami w wilgoci i przy zmiennych temperaturach, więc nawet niewielka pomyłka w układzie prętów potrafi ujawnić się dopiero po czasie. Skoro wiemy już, po co w ogóle stosuje się stal, przejdźmy do tego, jak wygląda poprawny układ w najczęściej spotykanej ławie.

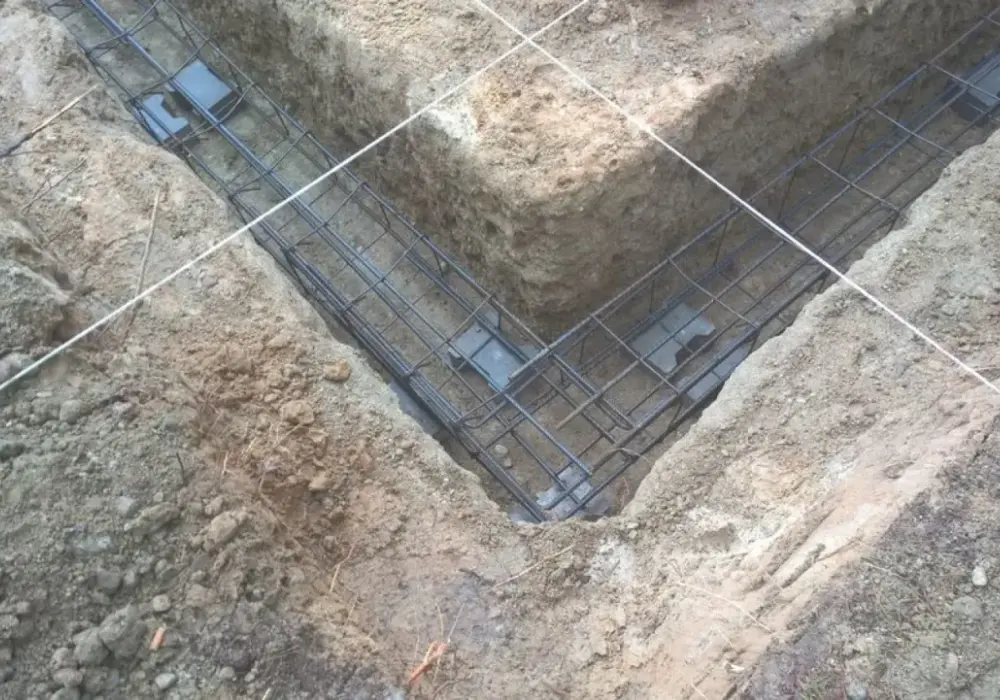

Jak wygląda poprawny układ stali w ławie fundamentowej
W domach jednorodzinnych najczęściej spotyka się prosty kosz zbrojeniowy: cztery pręty podłużne, zwykle o średnicy 12 lub 16 mm, spięte strzemionami z pręta 6 mm co 20-30 cm. Taki układ nie jest ozdobą szalunku, tylko szkieletem, który utrzymuje geometrię ławy i pomaga przejąć zginanie.
| Element | Typowy zakres | Po co jest |
|---|---|---|
| Pręty podłużne | 4 pręty Ø12-Ø16 | Przenoszą siły rozciągające i zginanie wzdłuż ławy. |
| Strzemiona | Ø6 co 20-30 cm | Spinają kosz, utrzymują rozstaw prętów i stabilizują całą geometrię. |
| Otulina | Około 5 cm w ławach | Chroni stal przed wilgocią, korozją i zbyt szybkim nagrzewaniem. |
| Dystanse | Betonowe lub plastikowe | Nie pozwalają, by zbrojenie opadło na grunt albo dotykało szalunku. |
| Zakłady prętów | Wg projektu; przy długich odcinkach często ponad 70 cm | Zapewniają ciągłość zbrojenia, gdy pręt trzeba łączyć z kolejnym odcinkiem. |
Najważniejsza zasada jest prosta: pręty nie mogą leżeć na gruncie ani opierać się o przypadkowe kamienie. To psuje otulinę, a bez otuliny stal szybciej koroduje i traci współpracę z betonem.
Zwracam też uwagę na czystość stali. Zbrojenie zabrudzone błotem, tłuszczem albo mocną rdzą nie powinno trafić do betonu w takim stanie, bo przyczepność między materiałami jest wtedy słabsza. I właśnie dlatego jakość montażu bywa ważniejsza niż sama średnica prętów.
Kiedy znamy już standardowy układ ławy, naturalnie pojawia się pytanie, czy każdy fundament zbroi się tak samo. Odpowiedź brzmi: nie, bo inny jest układ sił w ławie, inny w stopie i jeszcze inny w płycie.
Jak dobrać rozwiązanie do typu fundamentu
Nie każdy fundament zbroi się tak samo. Inaczej pracuje ława pod ścianą nośną, inaczej stopa pod słup, a jeszcze inaczej płyta rozkładająca obciążenie na słabszym gruncie. Właśnie dlatego nie lubię schematów kopiowanych 1:1 z internetu bez odniesienia do projektu.
| Typ fundamentu | Kiedy się sprawdza | Na co uważać |
|---|---|---|
| Ława fundamentowa | Najczęściej w domach jednorodzinnych i przy ścianach nośnych. | Ważne są ciągłość zbrojenia, narożniki, otulina i poprawny rozstaw strzemion. |
| Stopa fundamentowa | Gdy obciążenie skupia się w jednym punkcie, np. pod słupem. | Układ prętów zależy mocno od wymiarów stopy i sił z projektu, więc nie da się go zgadywać. |
| Płyta fundamentowa | Przy słabszym gruncie, wysokiej wodzie gruntowej lub nierównych obciążeniach. | Stosuje się zwykle siatki górne i dolne oraz lokalne wzmocnienia pod ścianami i otworami. |
| Ława schodkowa | Na działkach ze spadkiem lub przy częściowym podpiwniczeniu. | Trzeba pilnować ciągłości zbrojenia przez stopnie i poprawnych zakotwień. |
Tu pojawia się praktyczny kompromis: mocniejsze zbrojenie nie zawsze jest najlepszą odpowiedzią. Czasem lepiej zmienić sam typ posadowienia albo zwiększyć wymiary elementu, niż upychać stal tam, gdzie projekt tego nie przewiduje. To prowadzi do kolejnego etapu, czyli poprawnego wykonania na budowie.
Jak przebiega wykonanie na budowie krok po kroku
- Odbiór podłoża. Najpierw sprawdza się grunt i poziom posadowienia. Bez tego łatwo popełnić błąd już na starcie.
- Warstwa podkładowa. W deskowaniu zwykle robi się około 10 cm chudego betonu C8/10, który wyrównuje i stabilizuje podłoże.
- Ustawienie szalunku lub geometrii wykopu. Przy ławach w deskowaniu łatwiej utrzymać wymiar, pion i prostą linię krawędzi.
- Ułożenie dystansów i kosza. Dystanse z betonu lub tworzywa utrzymują stal na właściwej wysokości, a nie na dnie wykopu.
- Dozbrojenie narożników i połączeń. W miejscach, gdzie ławy się łączą, potrzebne są dodatkowe pręty, zwykle zagięte, żeby zachować ciągłość pracy konstrukcji.
- Betonowanie, wibrowanie i pielęgnacja. Po zalaniu beton trzeba zawibrować, a potem pielęgnować przez około 7-14 dni, żeby nie doszło do zbyt szybkiego wysychania i spękań.
W praktyce najwięcej problemów rodzi nie sam beton, tylko pośpiech przed zalaniem. Jeśli zbrojenie jest przesunięte, narożnik zrobiony „na styk”, a dystanse zastąpione przypadkowymi podkładkami, cały sens żelbetu zaczyna się rozmywać. Dlatego na tym etapie zawsze sprawdzam geometrię jeszcze raz, zanim cokolwiek zacznie się lać.
Na papierze to wygląda prosto, ale praktyka pokazuje, że właśnie na tych etapach rodzą się późniejsze naprawy. I to zwykle naprawy, które kosztują znacznie więcej niż porządne wykonanie od razu.
Najczęstsze błędy, które kosztują najwięcej
| Błąd | Skutek | Jak temu zapobiec |
|---|---|---|
| Brak dystansów | Stal dotyka gruntu, otulina jest za mała, rośnie ryzyko korozji. | Ustawić kosz na dystansach betonowych lub z tworzywa. |
| Zbyt krótkie zakłady | Pręty nie pracują jak jeden element, pojawiają się osłabienia i rysy. | Trzymać się długości z projektu i nie skracać połączeń „dla wygody”. |
| Pominięte narożniki | W miejscach łączeń kumulują się naprężenia, a fundament pęka tam, gdzie pracuje najmocniej. | Dozbroić narożniki i miejsca załamań odpowiednimi prętami zagiętymi. |
| Zabrudzone pręty | Słabsza przyczepność między stalą a betonem. | Oczyścić zbrojenie z błota, oleju i luźnej rdzy przed montażem. |
| Brak wibracji i pielęgnacji | Puste przestrzenie, raki, spękania i gorsza trwałość betonu. | Po zalaniu zagęścić mieszankę i zadbać o pielęgnację przez pierwszy okres wiązania. |
Najbardziej zdradliwy jest błąd niewidoczny na pierwszy rzut oka. Fundament może wyglądać poprawnie w dniu betonowania, a po kilku sezonach zaczynają wychodzić rysy, zawilgocenia i miejscowa korozja stali. To dlatego wolę poświęcić więcej czasu na kontrolę niż później wracać z naprawą pod ziemią.
Jeśli coś ma realnie poprawić trwałość konstrukcji, to właśnie dokładność wykonania, a nie „dorzucenie stali na wszelki wypadek”.

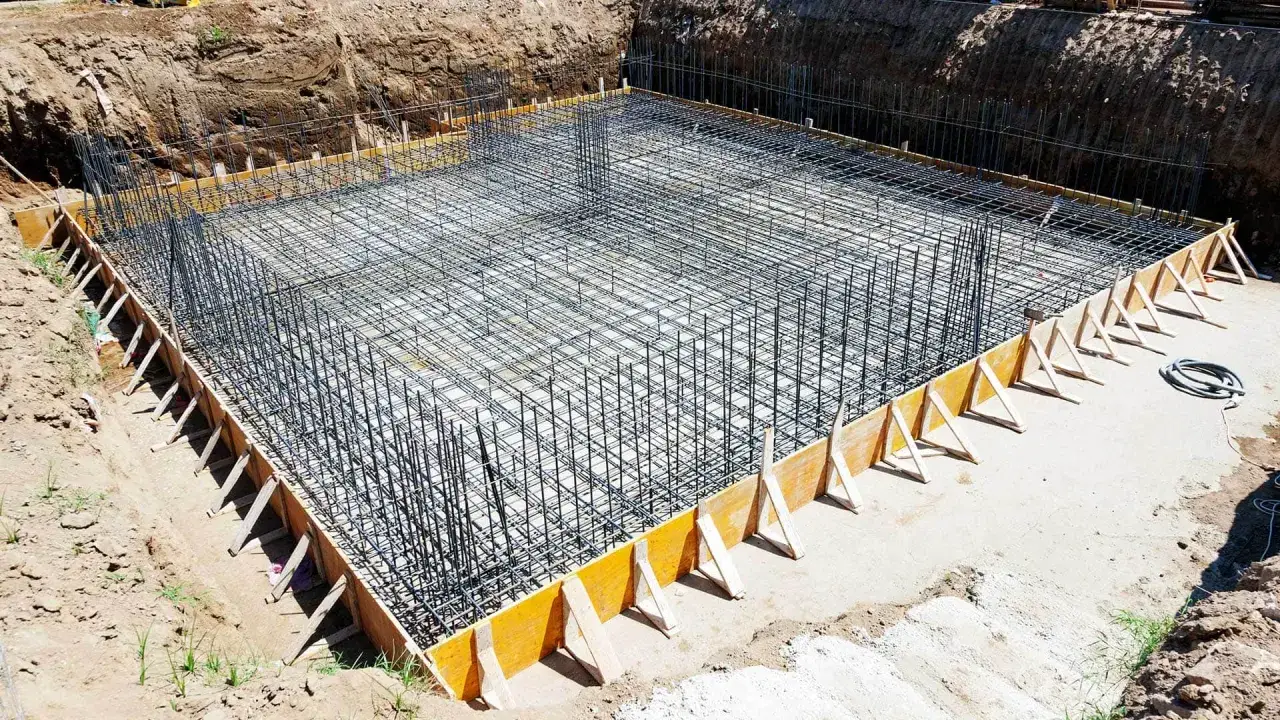

Co sprawdzić, zanim beton trafi do szalunku
- czy rysunek konstrukcyjny zgadza się z tym, co leży w wykopie
- czy średnice, liczba prętów i rozstaw strzemion są zgodne z projektem
- czy otulina ma realnie około 5 cm i utrzymują ją dystanse
- czy narożniki, łączenia i schodki są dozbrojone
- czy stal jest czysta, sucha i stabilna, a kosz nie opiera się o grunt
- czy przepusty instalacyjne, uziemienie i ewentualne wypusty ścian są ustalone przed betonowaniem
Jeżeli choć jeden z tych punktów budzi wątpliwość, lepiej zatrzymać robotę na chwilę niż poprawiać fundament po zalaniu. Dobrze wykonane zbrojenie, zgodny z projektem układ prętów i porządna otulina nie robią wrażenia w chwili odbioru, ale to one decydują o spokojnej pracy konstrukcji przez lata.
