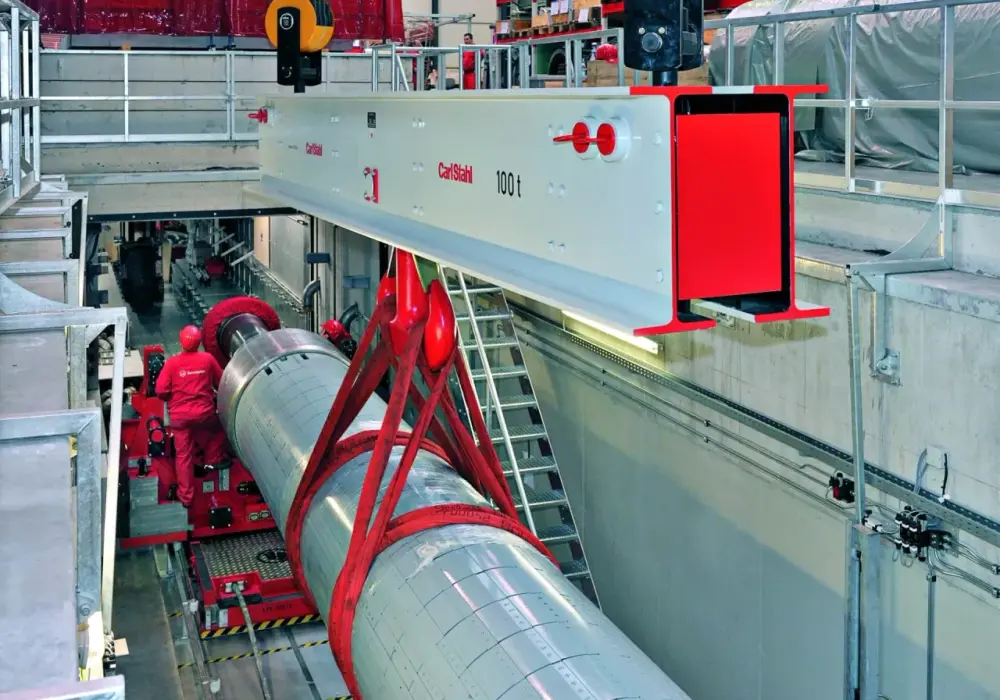

Belka poprzeczna, którą na budowie często określa się jako trawers, rozwiązuje jeden konkretny problem: pozwala podnosić długie lub niewygodne elementy bez nadmiernego skręcania, wyginania i zgniatania punktowego. W konstrukcjach ma to znaczenie przy prefabrykatach, stalowych ramach, rurach, panelach i każdym ładunku, który wymaga kilku punktów podwieszenia. Poniżej rozkładam temat na praktyczne części: co to jest, kiedy ma sens, jakie są warianty i na co zwracać uwagę, żeby nie zamienić wygodnego rozwiązania w ryzyko na placu budowy.
Najważniejsze informacje w skrócie
- To poziomy element osprzętu dźwignicowego, który rozkłada siły i stabilizuje ładunek podczas podnoszenia.
- Najlepiej sprawdza się przy długich, szerokich albo asymetrycznych elementach.
- Najważniejsze przy wyborze są masa, rozstaw punktów podwieszenia i środek ciężkości.
- W praktyce lepszy bywa model regulowany, gdy zadania zmieniają się często, a stały, gdy operacja jest powtarzalna.
- Najczęstszy błąd to patrzenie wyłącznie na udźwig i ignorowanie geometrii zawiesia.
Czym jest belka poprzeczna i kiedy naprawdę się przydaje
To poziomy element osprzętu dźwignicowego, który pozwala podnosić ładunek w kilku punktach jednocześnie. Dzięki temu ciężar rozkłada się równiej, a zawiesia pracują w korzystniejszej geometrii. W budownictwie ma to znaczenie przy długich prefabrykatach, elementach stalowych, belkach drewnianych, płytach i ładunkach, które źle znoszą punktowy nacisk.
Warto też odróżnić znaczenie techniczne od wspinaczkowego. W górach i na ścianie chodzi o ruch w poprzek, natomiast tutaj mówimy o elemencie, który wspiera bezpieczne podnoszenie i stabilizację ładunku. To właśnie przy takich scenariuszach najlepiej widać, po co w ogóle stosuje się ten element.
Jeśli patrzę na to z praktycznego punktu widzenia, największą różnicę widać nie tam, gdzie ładunek jest po prostu ciężki, ale tam, gdzie jest długi, delikatny albo ma kilka punktów zaczepu w oddaleniu od siebie. Dalej pokazuję, gdzie taki osprzęt daje największą przewagę na budowie i w magazynie.
Gdzie taki element daje największą przewagę
Najczęściej sięgam po niego wtedy, gdy zwykłe zawiesie powoduje zbyt duże ugięcie, ściskanie albo przechył. W budownictwie typowe przypadki to prefabrykaty betonowe, stalowe dźwigary, belki drewniane, płyty warstwowe, szkło techniczne, długie rury i big-bagi z czterema punktami zaczepu. Im bardziej nietypowy kształt albo węższe punkty podwieszenia, tym większy sens ma taki osprzęt.
Najważniejsza korzyść jest prosta: ładunek zachowuje się przewidywalnie. W praktyce oznacza to mniej kołysania, mniejsze ryzyko uszkodzenia krawędzi i łatwiejsze utrzymanie poziomu podczas transportu. Kiedy obiekt ma dużą długość w stosunku do wysokości, belka poprzeczna często okazuje się nie dodatkiem, tylko warunkiem bezpiecznej operacji.
Dobry przykład to prefabrykowana belka stropowa albo stalowa rama o nieregularnym rozkładzie masy. Bez dodatkowego wsparcia element potrafi „pracować” już przy samym oderwaniu od podłoża, a to komplikuje manewr i podnosi ryzyko uszkodzeń. Skoro wiadomo, gdzie daje największą przewagę, warto przejść do odmian konstrukcyjnych.
Jakie są najczęstsze rodzaje
Różnice między wersjami nie są kosmetyczne. Inny model wybieram do jednej, powtarzalnej operacji na hali, a inny do ładunków o zmiennej szerokości albo do elementów, które muszą wisieć idealnie poziomo. W katalogach producentów spotyka się nośności od 1 t do kilkunastu ton, więc sam typ konstrukcji ma znaczenie większe niż ogólny opis produktu.
| Rodzaj | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Stała belka poprzeczna | Powtarzalne zadania i jeden układ punktów podwieszenia | Prosta, sztywna i łatwa w obsłudze | Słaba elastyczność przy zmianie wymiarów ładunku |
| Regulowana | Gdy szerokość ładunków zmienia się z zadania na zadanie | Łatwo dopasować rozstaw punktów | Wymaga dokładniejszego ustawienia i kontroli |
| Wersja H | Przy dłuższych elementach i większej stabilizacji w kilku punktach | Daje równy rozkład sił | Jest cięższa i zwykle wymaga więcej miejsca |
| Rozpórka dystansowa | Przy delikatnych materiałach i tam, gdzie trzeba ograniczyć nacisk boczny | Pomaga utrzymać bardziej pionowy układ cięgien | Nie zastąpi źle zaprojektowanego podwieszenia |
W praktyce liczy się nie tylko sama belka, ale też układ punktów zaczepu, czyli miejsc, w których łączy się z zawiesiami i ładunkiem. Jeśli te punkty są źle rozmieszczone, nawet solidna konstrukcja nie da oczekiwanego efektu. Sam typ to jednak tylko połowa decyzji, bo równie ważne jest dopasowanie do ładunku.
Jak dobrać odpowiedni model do ładunku i warunków pracy
Ja zawsze zaczynam od trzech rzeczy: masy ładunku, rozstawu punktów podwieszenia i środka ciężkości. Dopiero potem patrzę na długość belki, wysokość podnoszenia i kompatybilność z resztą osprzętu.
Masa i udźwig
Udźwig, często oznaczany jako WLL, to Working Load Limit, czyli maksymalne dopuszczalne obciążenie w konkretnej konfiguracji pracy. Jeśli ładunek waży 2,4 t, a osprzęt i zawiesia dokładane do operacji mają własny ciężar, nie wybieram urządzenia „na styk”. Szukam rozwiązania, które ma potwierdzoną nośność dla danego układu, nie tylko dla samej belki.
Geometria ładunku
Im dalej od siebie są punkty zaczepu, tym większy moment zginający, czyli siła próbująca wygiąć belkę. To właśnie dlatego długi, ale lekki element potrafi być trudniejszy do bezpiecznego podniesienia niż krótszy i cięższy. W praktyce mierzę nie tylko długość ładunku, ale też to, jak zachowuje się on po oderwaniu od podłoża.
Przeczytaj również: Zbrojenie minimalne w konstrukcjach żelbetowych – uniknij kruchych zniszczeń
Warunki pracy
Jeżeli operacja odbywa się na zewnątrz, dochodzą wiatr, ograniczona widoczność i często gorsze warunki do ustawienia zawiesi. W hali dochodzi za to powtarzalność, tempo pracy i konieczność szybkiej zmiany konfiguracji. W takich sytuacjach to, co oszczędza czas, zwykle wygrywa z najbardziej „uniwersalnym” rozwiązaniem z katalogu.
Dobierając osprzęt, sprawdzam też dokumentację, oznaczenia nośności i zgodność z pozostałymi elementami układu. Następny krok to już nie teoria, tylko błędy, które widać dopiero podczas pracy.
Jakie błędy najczęściej psują całą operację
- Dobieranie osprzętu tylko po masie ładunku, bez sprawdzenia rozstawu punktów zaczepu.
- Ignorowanie położenia środka ciężkości, przez co element od razu przechyla się po oderwaniu od ziemi.
- Zbyt duży rozchył zawiesi, który zwiększa siły w układzie.
- Łączenie elementów bez sprawdzenia kompatybilności haków, szekli i ogniw.
- Praca na zużytym lub odkształconym osprzęcie.
- Brak planu podnoszenia i komunikacji między operatorem a sygnalistą.
Najczęstszy problem to patrzenie wyłącznie na masę ładunku i ignorowanie geometrii. Przy dużych kątach zawiesia, zwłaszcza zbliżonych do 60°, obciążenia w układzie rosną szybciej, niż wielu wykonawców zakłada. Jeśli ładunek jest delikatny albo ma nieregularny kształt, czasem lepiej zmienić sposób podwieszenia niż upierać się przy jednej konfiguracji.
W praktyce najbardziej kosztowny błąd pojawia się wtedy, gdy ktoś zakłada, że skoro element raz zadziałał, to każda kolejna operacja będzie równie bezpieczna. Z doświadczenia wiem, że właśnie tu przydaje się chłodna ocena całego układu, a nie tylko pojedynczego komponentu. Kiedy dobór jest już jasny, zostaje jeszcze kwestia specyfikacji i zamówienia pod konkretną pracę.
Co warto zaplanować, zanim zamówisz belkę do konkretnej roboty
Jeżeli element ma pracować często, opłaca się zamówić go pod realny scenariusz użycia, a nie pod ogólny opis z rozmowy handlowej. W specyfikacji zapisuję masę ładunku, maksymalny rozstaw punktów podwieszenia, sposób transportu, wymagany zapas przestrzeni nad ładunkiem i to, czy osprzęt ma być stały, regulowany czy modułowy.
- Sprawdź, czy dokumentacja jasno opisuje nośność dla konkretnej konfiguracji.
- Ustal, jak będzie przechowywany osprzęt i czy wymaga ochrony przed korozją.
- Zweryfikuj, czy układ pasuje do haków, szekli i zawiesi, które już masz na miejscu.
- Załóż sposób kontroli stanu technicznego przed każdym użyciem.
- Pomyśl o przyszłych zadaniach, jeśli dzisiejsza operacja jest tylko jednym z wielu wariantów pracy.
Dobrze dobrany trawers skraca operację, ale przede wszystkim zmniejsza liczbę punktów, w których może dojść do błędu. W praktyce to właśnie przewidywalność jest największą wartością: mniej korekt, mniej improwizacji i spokojniejsza praca całego zespołu.
